Какое давление создает компрессор от холодильника? Какое_давление_накачивает_компрессор_от_холодильника
Вы никогда не задумывались, почему в холодильнике — холодно, и что общего у морозильного шкафа и кондиционера? В этом материале разбираемся, как работает холодильное оборудование.
Замечали, что, когда вы выходите из душа, вам всегда прохладно? Дело в том, что влага при испарении поглощает тепло. А при конденсации, наоборот, тепло выделяется. На этих явлениях и основан принцип действия паровых компрессорных холодильных машин– в них по замкнутому кругу двигается специальная жидкость (хладагент). Хладагент испаряется в испарителе и конденсируется в конденсаторе. При этом испаритель охлаждается, а конденсатор греется.
Чтобы хладагент испарялся и конденсировался в нужных местах, в холодильном контуре должны присутствовать еще два элемента – компрессор и дросселирующее устройство.
Компрессор сжимает газообразный хладагент в конденсаторе, где он под действием высокого давления переходит в жидкую форму, выделяя тепло. А дросселирующее устройство (капиллярная трубка или терморегулирующий вентиль) затрудняет движение хладагента и поддерживает высокое давление в конденсаторе. После дросселя давление в контуре намного ниже, и попавший туда хладагент начинает испаряться внутри испарителя, поглощая тепло. Далее он, уже в газообразном виде, снова попадает в компрессор, и цикл повторяется.
Многие холодильные установки комплектуются дополнительными элементами.
Фильтр-осушитель устанавливается перед дросселирующим устройством. Его задачей является извлечение из хладагента воды и механических частиц. При его отсутствии капилляр может засориться или замерзнуть.
Терморегулятор (термостат) выключает компрессор при достижении необходимой температуры.
Ресивер повышает эффективность холодильной установки. Без терморегулирущего вентиля (с капиллярной трубкой) скорость выработки холода является постоянной. И, если она будет слишком большой, компрессор будет часто включаться–выключаться, а если слишком маленькой — охлаждение будет идти слишком долго. Использование ТРВ позволяет изменять скорость охлаждения в больших пределах, но требует наличия ресивера для компенсирования колебаний расхода хладагента.
Различные датчики температуры и давления, управляемые электроникой регуляторы давления и клапаны используются для повышения эффективности устройства и поддержания специфических режимов работы.
Что из себя представляет компрессор и для чего он нужен в холодильнике
Компрессором называют устройство, осуществляющее сжатие какого-либо вещества (в нашем случае – это хладагент в виде фреона), а также его перемещение по системе охлаждения.
Именно благодаря этому прибору происходит отвод тёплого воздуха из холодильных камер, и продукты в них охлаждаются до необходимой температуры либо замораживаются.
Существует всего три основных типа компрессоров, устанавливаемых на бытовые холодильники:
- классический;
- линейный;
- инверторный.
Инверторный компрессор отличается от остальных двух тем, что работает непрерывно, поддерживая в камерах заданную температуру. Устройства такого типа устанавливаются на некоторые современные модели холодильных агрегатов, однако производство такой техники обходится гораздо дороже, что увеличивает и итоговый ценник на неё.
Принцип работы и устройство мотора
Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.
Поэтому, если с работой компрессора возникли проблемы, он не будет создавать давление либо его будет недостаточно для нормальной работы.
Степень охлаждения — температуру в камере — регулирует термостат. От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.
С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.
Состоит электромотор из пусковой и рабочей обмотки, а также реле.
К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.
Проверка работоспособности
По каким причинам компрессор перестает работать:
- Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
- Сломалось пускозащитное реле.
- Неисправна проводка.
Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.
Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.
Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:
- Отсоедините проводку от контактов.
- Перекусите трубки мотора, которые соединяют его с другими частями.
Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.
- Открутите крепежные болты кожуха и достаньте из корпуса.
- Отсоедините реле, выкрутив винты.
- Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
- Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.
Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.
- Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.
Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.
- Вам нужно измерить давление.
- Подсоедините к нагнетающему штуцеру шланг с отводом.
- Запустите мотор.
- Измеряйте давление.
- Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
- Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.
Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.
Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.
Выполните подключение двигателя через шнур по схеме:
В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.
- До этого диагностика проводилась без реле, теперь подключите его к мотору.
- Выполните запуск.
- Вооружитесь тестером с клещами.
- Прижмите клещами сетевой провод, который ведет к прибору.
- Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.
Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.
Теперь вы знаете, как проверить мотор-компрессор своими руками.
Подключение инструмента
Для работы пневматических инструментов обычно требуется определенное давление. При этом необходимо сказать о том, что существует очень много разновидностей и моделей таких устройств, которые отличаются параметром, называемым «расход воздуха». Он является аналогом мощности у электрического инструмента.
Учитывая это, для подобных целей используют самодельный компрессор из компрессора ЗИЛ-130. Он довольно мощный, и при наличии хорошего ресивера вполне подойдет для такой работы. Поэтому инструмент подбирают уже под него с учетом технологических требований выполнения конкретных работ.
Существующие разновидности компрессоров
Поломка самого важного элемента холодильника чаще всего происходит в результате перепадов напряжения. Если у вас регулярно наблюдаются проблемы с электроснабжением, рекомендуем присмотреться к стабилизаторам напряжения.
Сломанный компрессор сулит существенные траты не только на приобретение нового прибора, но и на работу мастера.
Однако можно пойти другим путем и самостоятельно произвести замену. Какой бы вариант ни был выбран, в первую очередь потребуется подобрать нужный тип компрессора.
Коллекторный нагнетатель воздуха
Получая из источников информацию об инновационных моделях холодильников можно встретить такое понятие, как «обычный» компрессор. Однако, смысл его знает не каждый.
Под этим термином имеется в виду коллекторный механизм, с вертикально установленным валом электромотора. Он монтируется на пружинном механизме и закрыт герметичным коробом, тем самым обеспечивая высокую степень звукоизоляции системы.
В старых моделях использовалась горизонтальная компоновка, что и делало агрегат более шумным — вибрирование отражалось на всем корпусе.
Здесь используется стандартный принцип функционирования и технология, разработанная еще много десятков лет назад – нагнетатель работает до тех пор, пока в холодильном блоке не достигается заданный температурный режим, а потом выключается.
Холодильные агрегаты могут быть укомплектованы одним или двумя коллекторными нагнетателями. Если их два, тогда один поддерживает температуру в морозильном отсеке, а другой – в блоке охлаждения. Сейчас все реже можно встретить двухкомпрессорное оснащение
Обзорными моделями оснащают в основном бюджетные варианты холодильников и в этом их единственное преимущество перед другими представителями вида.
Инверторный тип компрессора
Модернизированные агрегаты комплектуются инверторным типом нагнетателя. Обычный компрессор выходит на пик своих возможностей при отключении, при этом в день таких повторений очень много, а соответственно, он подвержен быстрому износу и сокращению эксплуатационного срока.
Тогда как инверторные устройства работают даже при достаточном нагнетании воздуха в камерах, периодически снижая количество оборотов. Износостойкость комплектующих элементов при этом значительно ниже, а соответственно, срок бесперебойного использования – выше.
Основная особенность современных инверторных нагнетателей воздуха для холодильных устройств – непрекращающийся режим работы, а просто циклическое снижение оборотов
Лидирующие позиции в разработках инверторных устройств занимает компания Samsung, которая стала первой массово комплектовать не выключающимися механизмами холодильники. Производители дают десятилетнюю гарантию на их работу.
Чтобы узнать больше об особенностях холодильников с инверторным компрессором, их преимуществах и недостатках, переходите, пожалуйста, по этой ссылке.

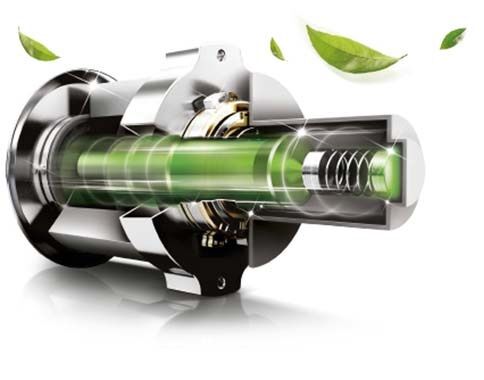

Линейный вид устройства
Инновационные разработки в импортной технике задействовали новый вид нагнетателей – линейные. Принцип работы похож на предыдущие варианты приборов, однако такой тип функционирует намного тише и экономичнее.
В отличие от обычных механизмов в них отсутствует коленчатый вал. Посредством действия электромагнитных сил обеспечиваются возвратно-поступательные движения ротора.
Новые современные модели охладительных устройств представлены в компоновке с компрессорами инверторного типа. Они работают размеренно и плавно, без амплитудных перепадов, которые и являются основными причинами износа механизма
Линейные нагнетатели технически схожи с двумя предыдущими аналогами, однако имеют ряд существенных преимуществ:
- меньший вес;
- большая степень надежности при работе;
- отсутствие трения в плоскости сжатия;
- применение при низком температурном режиме.
Основным идеологом, который занялся активным внедрением нагнетателей линейного типа считается компания LG. Чаще всего их применяют в холодильниках с системой No Frost, имеющих индивидуальные регуляторы температуры в различных блоках.
Ротационный нагнетатель с пластинами
Ротационные (роторные) горизонтально или вертикально позиционированные нагнетатели оснащены одним или двумя роторами и являются аналогами двухшнековой соковыжималки, однако спирали винтового типа неравнозначные.
В зависимости от принципа работы их разделяют на два основных класса: с катящимся и вращающимся валом.
Между поршнем и корпусом компрессора с подвижными пластинами образуется зазор. За счет эксцентричности ротора его величина при воспроизведении вращений меняется, тем самым преграждая переход хладагента из одной зоны в другую
В первом случае агрегат представлен валом двигателя с насаженным цилиндрическим поршнем, находящийся эксцентрично относительно центра, то есть смещен.
Циклы вращения производятся внутри корпуса цилиндра. Зазор, имеющийся между корпусом и ротором, при вращениях меняет свои размеры.
В месте минимального отверстия расположен нагнетающий патрубок, максимального – всасывающий. К оборотному поршню, в свою очередь, посредством пружины прикреплена пластина, которая преграждает пространство между двумя патрубками.
Во втором варианте принцип работы аналогичный с одним отличием – пластины неподвижны и размещены на роторе. В процессе работы поршень вращается относительно цилиндра, а пластины поворачиваются вместе с ним.
Какое давление создает компрессор от холодильника
В разных моделях холодильников, используются компрессоры различного принципа работы. Есть обычные, линейные и инверсионные. Принцип их работы разный, но задачу они выполняют одинаковую: нагнетают давление, заставляя воздух или жидкости двигаться в патрубках или ёмкостях.
Холодильные агрегаты выходят из строя по разным причинам: утечки фреона, поломки термометра и реле, неисправности в проводке. Если компрессор целый и исправно работает, его можно снять и приспособить для различных целей.
Он легко подойдёт для создания краскопульта, чтобы пользоваться им как распылителем при работе с аэрографией. Другое его применение – компрессор для подкачки шин. Третьим возможным вариантом можно выделить создание воздушного пистолета, для очистки рабочих поверхностей. Четвёртый вариант – это сборка компрессора для пневматического степлера или гвоздомёта.
Рабочее давление в компрессоре холодильников
Рабочее давление, выдаваемое стандартным компрессором, подключённым к холодильнику, колеблется от 2 до 4 атмосфер.
Возможно, кому-то это покажется маленьким показателем, однако для циркулирования фреона по замкнутой системе больше и не нужно, при таком давлении он отлично справляется со своей функцией. Так же нужно понимать, что при подключении к холодильным камерам, он специально настроен именно на такую мощность. Регуляторы удерживают работу на определённом уровне, чтобы не разорвало патрубки с хладагентом.
Какое давление создаёт компрессор, снятый с холодильника
Совсем другие показатели выдают компрессоры, снятые с холодильника. Всё зависит от определённой модели, но при должной настройке любой из них способен обеспечить не менее 15 атмосфер во время работы. Чем более длительное время он включён, тем сильнее создаётся давление. Некоторые образцы в сборе с большим ресивером, способны нагнетать до 50 атмосфер. Этого будет более чем достаточно для выполнения практически любой задачи.
Важно! При самостоятельно сборке насоса, помните про безопасность. Делайте только то, в чём уверены на 100%, потому что работа с компрессором – это работа с большим давлением, а значит, связана с повышенной опасностью. Взорвавшийся ресивер способен покалечить взрослого человека и испортить обстановку вокруг.
Как отрегулировать давление в компрессоре от холодильника
Самостоятельная регулировка давления, возможна только в том случае, если человек, собирающий насосный агрегат, обладает необходимыми навыками. Для правильного регулирования понадобиться:
- реле регулятора атмосфер;
- манометр;
- ресивер.
Принцип работы автоматического реле заключается в системе включения и отключения электродвигателя, а так же сбросе излишнего давления. Когда количество атмосфер в ресивере достигает критической установленной отметки – реле отключает двигатель и воздух перестаёт нагнетаться, излишки, через разгрузочный клапан сбрасываются. Если мощность необходимое для работы упала, то реле автоматом подключит двигатель, и она продолжит нагнетаться.
Важно! Настройку реле необходимо производить, когда ресивер заполнен на 40–60%. Таким образом можно установить реальный рабочий показатель и грамотно установить точку сброса излишков.
Принципиальная схема подключения автоматического регулятора выглядит так: его вставляют в цепь между вторичной цепью управления электродвигателем и разгрузочным клапаном. Подключение происходит резьбовыми головками. Двумя к ресиверу – двумя к манометру. Оставшиеся разъёмы используют для монтажа заглушки или дополнительного предохранительного клапана.
В разных моделях холодильников, используются компрессоры различного принципа работы. Есть обычные, линейные и инверсионные. Принцип их работы разный, но задачу они выполняют одинаковую: нагнетают давление, заставляя воздух или жидкости двигаться в патрубках или ёмкостях.
Холодильные агрегаты выходят из строя по разным причинам: утечки фреона, поломки термометра и реле, неисправности в проводке. Если компрессор целый и исправно работает, его можно снять и приспособить для различных целей.
Он легко подойдёт для создания краскопульта, чтобы пользоваться им как распылителем при работе с аэрографией. Другое его применение – компрессор для подкачки шин. Третьим возможным вариантом можно выделить создание воздушного пистолета, для очистки рабочих поверхностей. Четвёртый вариант – это сборка компрессора для пневматического степлера или гвоздомёта.
Основные причины поломки нагнетателя
Все проблемы в компрессионном узле условно делятся на две основные группы: с работающим и неработающим мотором. Первый вариант выглядит следующим образом: при включении слышно звук от компрессора, горит лампочка на холодильнике. Соответственно, во другом варианте — агрегат вовсе не включается.
Возможные неисправности
Из перечисленных выше причин складывается следующий перечень возможных неисправностей холодильника:
- перегорание одной из обмоток компрессора;
- выход из строя пускового реле;
- обрыв одной из токопроводящих жил (фаза, ноль) внутри питающего кабеля.
Последовательное исключение каждой из возможных неисправностей позволит определить истинную и приступить к ремонту или замене детали.
Для проверки питающего кабеля неплохо иметь в запасе подобный в заведомо рабочем состоянии. Это может быть сетевой шнур от старого утюга, стиральной машины, компьютерного блока питания и любых других приборов подходящей мощности.
Важно знать функциональную принадлежность каждой из клемм и не перепутать линию электропитания с шиной заземления. Закрепив контакты на соответствующих клеммах пускового реле, проверяем работоспособность холодильного агрегата. Если запуск компрессора состоялся, причина ясна.
Другой способ проверки кабеля после его отсоединения от реле — попытаться запитать с его помощью простейший электроприбор, например, настольную лампу. Здесь важно в целях безопасности предварительно изолировать импровизированные клеммные соединения.
Те, кто имеет в домашнем арсенале мультиметр, с помощью этого прибора (пр наличии опыта) могут предельно точно и быстро поможет определить любую из возможных неисправностей.
Утечка хладагента или дефект терморегулятора
Здесь основная причина может быть заключена в утечке фреона.
Проводить самостоятельную проверку можно таким способом: прикоснуться к конденсатору — его температура будет соответствовать комнатной.
Инспектирование степени нагрева конденсатора может выявить одну из причин поломки холодильника – утечка хладагента. При этом прибор будет функционировать, однако температура в камерах не будет поддерживаться
Возможна и другая причина – выход из строя терморегулятора. При этом сигнал о неправильном температурном режиме попросту не будет поступать.
Проблемы с обмоткой
Если агрегат не включается, то возможной причиной может послужить обрыв цепи обмоток компрессора.
Произойти такая ситуация может как на рабочей, так и на пусковой или же на двух сразу. При включенном в сеть холодильнике, нагнетатель не работает, а температура его блока комнатная.
Что понадобится для проверки компрессора
Перед тем как проверить работоспособность компрессора холодильника убедитесь, что у вас есть необходимые приборы и инструменты:
- Мультиметр.
- Манометр.
- Паяльная лампа (горелка).
- Кусачки.
- Отвертка.
- Надфиль.
Если у вас нет тестера, демонтаж компрессора нецелесообразен, поскольку вы не сможете выполнить замеры сопротивления.
Мультиметр для проверки работы компрессора холодильника
Когда следует проверить компрессор — признаки неисправности
Мотор-компрессор — важный рабочий узел холодильника, который обеспечивает циркуляцию хладагента по системе трубопроводов. Мотор расположен сзади в нижней части холодильного шкафа. Он может находится в закрытом отсеке за панелью или в открытой нише.
В большинстве старых и новых моделей стоят линейные компрессоры с подключением через реле.
В улучшенных современных — инверторные с управлением через преобразователь тока. Мотор на них подключен через клеммную колодку.
По конструкции компрессоры делятся на поршневые, их большинство, и ротационные. Но признаки неисправности у всех общие. В список основных входят:
- повышенная температура только в одном или в обоих отсеках;
- компрессор работает постоянно, с очень короткими промежутками отдыха;
- узел включается, работает несколько секунд, потом щёлкает реле, и мотор отключается, через некоторое время цикл повторяется, корпус компрессора сильно греется;
- мотор не запускается, корпус не греется.
Неисправности могут быть связаны с дефектами пускозащитного реле или компрессора.
Проверка давления
Далее придётся выполнять действия в том случае, если цифры сопротивления оказались в норме. В этом случае мы продолжаем искать неисправность.
Необходимо обзавестись манометром – прибором, который измеряет давление. Для проверки выполняют следующие манипуляции:
- Найти штуцер, который служит для нагнетания, и прикрепить к нему шланг с отводом.
- Включить двигатель и померить показатели давления.
- Если изделие исправно, то на манометре возникнет цифра в 6 атмосфер.
Важно! Когда давление начинает повышаться вверх от указанного значения, необходимо срочно выключить прибор, иначе это может привести к его поломке.
Во всех остальных случаях, когда значение манометра имеет цифру, отличную от 6 атмосфер, это может быть истолковано следующим образом:
- Значение от 5 до 6 атмосфер на манометре может соответствовать рабочему состоянию холодильника среднего размера.
- Значения между 4 и 5 АТМ – могут быть у однокамерных конструкций.
- Если на манометре при проведении замеров обозначаются цифры меньше 4 – значит, прибор неисправен.
Опять же, если выявлена неисправность, то придётся заменять ту деталь, которая поломалась. Но если давление соответствует норме, а холодильник находится всё в том же нерабочем состоянии, придётся искать причину поломки дальше.
Прозвонка компрессоров холодильника
Прозвонить его можно следующим образом:
- При помощи тестера, при отсоединенном реле, приложить к контактам щупы.
- Нормальное значение должно составлять 30 Ом. Правый выдает сопротивление в 15 Ом, тогда как левый значение в 20 Ом.
- Учитывать, что в зависимости от модели, тестер может поменять свои показания с допуском 5 Ом, как в большую, так и меньшую стороны.
Из кожуха выводятся три контактные клеммы. Одна из клемм служит выводом пусковой обмотки, другая – рабочей обмотки,а третья –это общая шина.
Все эти действия нужны для того, чтобы знать, как проверить компрессор холодильника мультиметром. Но это не значит, что такие действия однозначно решают проблему.
Последовательное исключение каждой из возможных неисправностей позволит определить истинную и приступить к ремонту или замене детали.
Если на приборе сопротивление обмоток компрессора холодильника выдает нормальные цифры, но при всем при этом, бытовая техника не начинает работать, значит надо осуществлять проверку дальше. Но использовать уже не тестер, а прибор для измерения давления. В этом случае применяют манометр.
Важно знать функциональную принадлежность каждой из клемм и не перепутать линию электропитания с шиной заземления.
Проверка тока
Чтобы окончательно проверить компрессор на холодильнике своими руками, необходимо убедиться в подаче напряжения на клеммы электродвигателя. Для работы мотора в холодильных машинах используется специальное пусковое реле, для тестирования оборудования рекомендуется использовать новый или заведомо исправный узел. Для проверки работоспособности применяется тестер, дополненный клещами для подсоединения к выводам реле и кабеля питания.
Перед началом проверки реле холодильника на работоспособность рекомендуется проверить состояние кабеля питания и штепсельной вилки. Установленный в разрыв цепи между шнуром питания и реле тестовый прибор должен показывать ток в пределах 1,3-1,5 А (зависит от мощности установленного двигателя). Нормативное значение тока указывается на табличке, приклеенной к корпусу компрессора холодильника. Допускается проверить работу агрегата при прямом подключении питания к обмоткам.
Монтаж деталей устройства
Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.
Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.
Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:
Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.
Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.
Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.
Особенности проверки инверторного компрессора
Инверторный компрессор (фото в цвете)
Этот тип компрессора изобретен не так давно. Существенным принципом его работы считается то, что можно устанавливать необходимую температуру. В инверторном компрессоре имеется функция, которая отвечает за регулировку частоты вращения. Благодаря принципу инвертирования, электроэнергия расходуется экономнее. Из-за того, что компрессор работает стабильно и ровно с точно указанными выходными параметрами, можно быстро и четко отрегулировать температуру в морозильной и холодильной камере.
Вначале двигатель будет разгоняться до самой большой скорости, охлаждая камеру холодильника до нужной температуры. Затем работает медленнее до того времени, пока не изменятся условия работы.
Как проверить рабочий или нет компрессор холодильника? Если он находится в нерабочем состоянии, то нужно отдельно проверить инвертор, на выход которого вешают лампы 60 Вт и 220 Вт. Их соединяют в виде треугольника. Они не должны гореть без генератора. Его подключают и инвертор запускается, лампочки загораются по кругу. Затем подключают компрессор.
Заправка бытового холодильника по давлению
Существует много мнений как правильно заправлять бытовой холодильник хладагентом и у каждого мастера эта методика может отличаться. За свой небольшой опыт работы в данной сфере я смог для себя выделить идеальные условия для заправки бытового холодильника
1) Наличие монометрического коллектора — я лично знаком с мастерами которые не применяют не то что весы, а даже манометры и заливают «на глаз», а том сидят и ждут обмерзнет испаритель или нет, добавляя или убавляя хладагент. На мой взгляд монометричка это обязательный атрибут и работать без её недопустимо
2) Наличие весов — также немаловажный фактор, так как современные холодильники требуют все меньше хладагента и погрешность в 5-7 грамм приведен к неправильно работе.
3) Токовые клещи — еще один важный инструмент, который нужно иметь обязательно ведь именно по току можно судить о загруженности компрессора.
4) Термомент — глупо быть холодильщиком и не иметь термометр, лучше конечно инфрокрасный, который меряет быстро и на расстоянии, это очень ускоряет диагностику и снимает споры с клиентом
На мой взгляд, это четыре инструмента, который должен применять каждый холодильщик, но и сам я не всегда это делал. Иногда лень сидеть 20-30 минут после заправки и смотреть изменение температуры, а иногда весы забудешь или сломались они, про подобную ситуацию я и попытаюсь рассказать. Сразу оговорюсь что у нас на ремонте будет холодильник на R12, которого нужно больше 100гр и он не так чувствителен к переливам или недоливам, по сравнению с другими газами.
Начинаем заправку как и обычно с впаивания клапана шредера или трубки с последующим монтажом муфты ганзе, в данной ситуации я применял второй вариант, так как шредера тоже закончились, а кусок трубы всегда можно найти.
После установки муфты начинаем качать вакуум, я не буду рассказывать про фильтр осушитель, вы про него и его необходимость замены каждый раз при вскрытии системы наверное уже знаете. И после 20-30 минутного вакуума, нужно подключить баллон с хладагентом, здесь я применял большой баллон, хотя обычно я применяю маленькие из-под пропана, пропан же этот использовал раньше для заправки, так как на 80% это изобутан и холодильники на нем работали нормально.
Фреон – это что?
Смесь этана и метана как фторсодержащих производных низкомолекулярных углеводородов, где атомы водорода могут быть замещены фтором, хлором, бромом. Широко используется в холодильных установках (холодильники, морозильники, кондиционеры и т. п). Многие задаются вопросом, фреон – это газ или жидкость? Правильный ответ: данное вещество может иметь и то и другое агрегатное состояние.
Типы хладагентов
В качестве хладагента в холодильных машинах используются различные жидкости и газы — аммиак, пропан, фреоны (смеси углеводородов). Используемый в холодильной машине хладагент сильно влияет как на ее характеристики, так и на условия эксплуатации. Например, кондиционер, заправленный фреоном R-134a (температура кипения -26,5 °С) при -30 на улице работать в режиме обогрева не будет вообще — фреон просто не вскипит в наружном блоке. Более того, попытка включения кондиционера в таких условиях с большой вероятностью приведет к его поломке — попадание жидкости (а не газа) в компрессор обычно выводит его из строя.
Чем ниже температура кипения хладагента, тем более низкую температуру можно получить на испарителе холодильной машины. Однако, понизить температуру в морозильнике, просто поменяв фреон на более «холодный», скорее всего, не выйдет — хладагенты с низкой температурой кипения требуют большего давления для конденсации. Компрессор, рассчитанный на фреон с высокой температурой кипения, просто не сможет создать такое давление. Поэтому при замене хладагента следует придерживаться рекомендаций из инструкции, и не заправлять хладагент с характеристиками, сильно отличающимися от рекомендованных.
В бытовых устройствах чаще всего используются следующие хладагенты:
Фреон R22 (хладон 22, хлордифторметан) до недавних пор часто использовался в холодильных и морозильных установках. Обладает достаточно низкой температурой кипения (-40,8°С), при утечке возможна дозаправка системы. Однако из-за вреда, наносимого окружающей среде (разрушение озонового слоя) R22 в последнее время используется редко, а во многих странах вообще запрещен.
R410A и R407С (хлорофторокарбонат, температура кипения -51,4°С) используются взамен R22. Они не вредят экологии, но требуют большего давления для конденсации, поэтому техника, заправляемая R410 или R407, стоит дороже. Кроме того, при возникновении утечек в системе, заполненной этими фреонами, могут возникнуть проблемы. Эти фреоны состоят из нескольких компонентов, которые улетучиваются неравномерно, поэтому при утечке более чем 40 % R410A дозаправка уже невозможна. Еще хуже обстоит дело с R407C – при возникновении утечки систему следует перезаправлять полностью.
R134 (тетрафторэтан) используется в кондиционерах взамен вышедшего из употребления R12. Температура кипения R134 составляет -26,3°С, поэтому в низкотемпературной технике он не используется. Однако, хоть R134 и не вреден для озонового слоя, он относится к газам, усиливающим парниковый эффект, поэтому безвредным его назвать нельзя.
R600a (изобутан) все чаще используется в холодильной технике вместо менее экологичного R134. Его преимуществами являются низкое давление конденсации и высокая удельная теплота парообразования – холодильники, использующие этот фреон, дешевле и экономичнее. Однако из-за высокой температуры кипения (-12°С) заправленную им технику нельзя использовать на улице при отрицательных температурах.
Следует также помнить о том, что каждый тип фреона требует использования определенного вида масла для смазки деталей компрессора. Обычно тип (а иногда и марка масла) приводятся в сопроводительной документации к фреону. Использование других масел может привести к поломке компрессора.
Как видно, ничего сложного в холодильной технике нет, а понимание принципов ее работы может значительно продлить жизнь технике, позволить сэкономить на электроэнергии и уберечь от неправильных действий, могущих привести к поломке прибора.
Порядок выполнения работ по замене фреона
Прежде чем приступать к замене хладгента, необходимо убедиться, что под рукой есть все необходимые инструменты и материалы для проведения работ.
Подготовительные работы перед заменой
Перед началом ремонтных работ, разумеется, холодильник следует отключить от электропитания. Все обогревательные приборы и источники открытого огня следует выключить или убрать подальше от места, где выполняется заправка фреоном.
Электроаппаратура, которая будет использоваться во время ремонта, должна быть заземлена в соответствии с инструкцией по эксплуатации.
При проведении пайки следует также позаботиться о пожарной безопасности. Хотя фреон и не опасен для людей, все же комнату во время проведения, а также по окончании работ лучше проветрить.
Прежде всего нужно обязательно отключить холодильник от сети и приготовить весь набор необходимых инструментов
Перед началом ремонта не помешает найти и перечитать инструкцию по эксплуатации холодильника, чтобы учесть особенности конкретной модели. Выполняя заправку холодильника фреоном, следует ориентироваться на сведения, указанные на бирке, а также на метки на заправочном цилиндре.
Удаляем остатки хладгента
Перед тем, как закачивать газ в систему, нужно удалить из нее оставшийся внутри хладагент. Для этого нужно найти фильтр-осушитель, его зажимают с помощью игольчатого захвата.
После этого в фильтре проделывают дыру на участке из меди. Поврежденный таким образом элемент придется в дальнейшем заменить новым.
При заправке хладагентом фильтр-осушитель будет поврежден, его придется заменить новым исправным элементом. Кроме того, понадобится распаять контур и установить дополнительные клапана
Место под пайку клапана лучше приготовить заранее. Его нужно вынуть из штуцера и обрезать лишнюю длину. Затем клапан рекомендуется сразу припаять к компрессору.
После того, как из системы выйдут остатки хладагента, нужно будет продуть все трубы с помощью азота. Это позволит вывести из контура влагу, которая туда, возможно, попала.
Для закачки газа в рабочий контур холодильника устанавливается клапан Шредера, исключающий отток фреона в обратном направлении.
Не следует использовать для таких работ баллоны, в которых давление газа превышает 6 атмосфер, так можно повредить систему. Сведения о внутреннем давлении обычно указаны на емкости.
Если баллона с подходящими характеристиками не имеется, нужно подавать газ в систему с помощью понижающего редуктора.
На баллоне с хладагентом указана марка фреона, а также рабочее давление. Если газ внутри сжат более чем до шести атмосфер, нужно использовать понижающий редуктор
Систему нужно продувать в течение примерно 10-15 минут. После этого вентиль на игольчатом захвате перекрывают и обрезают фильтр рядом с капиллярной трубкой.
Затем необходимо выполнить продувку контура еще раз. По окончании продувки нужно установить новый осушительный фильтр вместо использованного.
Сделать это следует в течение 15 минут после окончания последней продувки, поскольку холодильный контур нельзя оставлять открытым на более длительный срок.
Профессиональные мастера используют для выполнения этого типа работ целый набор специальных инструментов: течеискатель, тестер, вакуумный насос, гаечные ключи, термометр, пассатижи, пережимные клещи и т.п.
Для выполнения пайки следует запастись защитными экранами, также обязательно понадобится клапан Шредера и новый фильтр-осушитель.
Чтобы выполнить одноразовую заправку холодильника, не имеет смысла покупать отдельный комплект оборудования. Дешевле и проще будет взять все необходимое на прокат.
Выполняем закачку фреона
Для выполнения этой операции понадобятся приборы, которые позволят контролировать давление в системе. Мастера по ремонту бытовой техники используют заправочную станцию, состоящую из двух манометров с запорными вентилями и трех шлангов.
Манометры различаются по цвету: красный и синий. С помощью первого измеряется давление нагнетания, а синий определяет давление всасывания.
Это упрощенная схема подключения заправочной станции и баллона с хладагентом к холодильному контуру. В таком варианте красный шланг и манометр не используется
При работе с обычным бытовым холодильником обычно учитывают только показания синего манометра.
Шланги, к которым присоединены манометры, также имеют различную цветовую маркировку: красный и синий, которые подсоединены к манометрам такого же цвета, и желтый, расположенный по центру.
Перед началом работ нужно убедиться, что вентили на шлангах с манометрами полностью перекрыты. После этого желтый шланг присоединяют к баллону с газом.
Синий шланг подключают к патрубку, через который в контур будет подаваться хладагент. Для этого используют специальный штуцер.
Красный шланг монтируют на другом конце системы. Для него нужно присоединить клапан Шредера.
Синий манометр нужен для контроля давления всасывания, красный – чтобы следить за давлением на выходе из системы, по желтому шлангу подается фреона из баллона
Когда все необходимые элементы подключены, нужно открыть запорные краны на синем и красном шлангах. После этого открывают вентиль на баллоне с хладагентом и начинают заполнение системы, наблюдая за показаниями манометров.
Когда давление достигнет примерно 0,5 атмосфер, вентили манометров следует перекрыть.
Теперь подают питание на компрессор примерно на 30 секунд. Вместо баллона к желтому шлангу подключают вакуумный насос. Его включают примерно на 10 минут.
Вакуумирование позволяет удалить воздух, попавший в систему, и улучшить качество заправки. Теперь нужно снова присоединить желтый шланг к баллону с фреоном.
Вакуумный насос необходим для того, чтобы удалить из холодильного контура любые посторонние газы и обеспечить качественную заправку
При этом сделать небольшую щель между коллектором и шлангом, чтобы поступающий хладагент вытеснил из шланга воздух, и подать на шланг небольшое количество газа.
Затем желтый шланг, из которого стравлен воздух, надежно фиксируется на коллекторе. Снова нужно открыть синий вентиль и продолжить заправку контура фреоном.
На этом этапе снова включают компрессор и наблюдают за показателями манометров, чтобы убедиться в нормальной работе системы. Если давление остается стабильным, патрубки перегибают и тщательно запаивают.
Не следует пережимать сервисный патрубок и запаивать его до проведения тестового пуска системы. На этом этапе стрелка синего манометра должна постоянно находиться в районе ноля.
В домашних условиях при заправке системы фреоном можно использовать бытовые весы, чтобы контролировать количество хладагента, перемещенного в контур
Некоторые умельцы выполняют заправку контура фреоном с помощью только одного манометра. При этом количество хладагента, которое было перемещено в контур, определяется путем взвешивания баллона с фреоном на бытовых весах.
В остальном процесс закачки практически не отличается от способа, описанного выше.
Подводя итоги
Можно сказать, что на сегодняшний день на рынке холодильных установок, с классом энергопотребления А++ и выше, преобладают два вида охлаждающих систем: с линейным и инверторным компрессором. Линейные зарекомендовали себя как энергоэффективные, экологичные и сравнительно недорогие, в то время как за холодильники с инверторным компрессором придется выложить более крупную сумму, но сэкономив в будущем за счет надежности и долговечности.
Линейный компрессор в бытовом холодильнике
Среди производителей холодильников с линейным компрессором на рынке доминирует бренд LG, что неудивительно, так как именно эта компания впервые применила данную систему в своих моделях. Однако, обратив внимание на очевидный успех таких холодильников среди потребителей, линейные компрессора получили широкое распространение в мире среди ведущих производителей холодильного оборудования.
Какое максимальное давление выдает компрессор от холодильника?
Какое давление может дать Компрессор от холодильника?
Рабочее давление в компрессоре холодильников
Рабочее давление, выдаваемое стандартным компрессором, подключённым к холодильнику, колеблется от 2 до 4 атмосфер.
Сколько должно быть давление в компрессоре?
В среднем для бытовых нужд достаточно компрессора не выше 8 бар, точное значение указывается в паспорте пневмоинструмента, к примеру, для работы дрели требуется подача сжатого воздуха в районе 6 бар, шлифовальной машины – 6-7 и т. д.
Откуда Компрессор берет воздух?
компрессор берёт воздух между возд. фильтром и турбиной. ещё бывает очень редкий случай-(напроч забитый воздушный ф-р+ сильно гонющая масло турбина)- при нагрузки создаётся разряжение между турбиной и ф-ром и из турбины затягивает масло и оттуда в компрессор.
Сколько должно быть давление фреона в холодильнике?
давление фреона в холодильнике
| Тк, ºС | R600a | R134a |
|---|---|---|
| 0 | 1,57 | 2,92 |
| -10 | 1,09 | 2,01 |
| -20 | 0,73 | 1,33 |
| -30 | 0,47 | 0,85 |
Что можно сделать с компрессором от холодильника?
- накачивают шины;
- красят различные изделия;
- очищают металл от ржавчины;
- обрабатывают пороги, днище автомобиля.
Можно ли качать воду компрессором от холодильника?
Компрессор от холодильника воду качать не будет, даже и не пробуйте. Во-первых, компрессор внутри заполнен специальным маслом и фреон он гоняет вместе с ним, во-вторых — обмотки электродвигателя внутри ничем не защищены кроме слоя лака.
Как работает компрессор в холодильнике?
Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. . При этом происходит вскипание фреона, поступая в каналы испарителя фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в холодильнике.
Как проверить компрессор холодильника на давление?
Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.
Какое давление нужно для Пневмостеплера?
Теперь технические характеристики работы пневматического степлера. Важнейшими из них является рабочее давление, от которого зависят способности степлера. У большинства степлеров под скобу рабочее давление регулируется в пределах 4-6, 4-7 атмосфер. Что позволяет забивать длиной 20-60 мм.
Как регулировать давление в компрессоре?
Для того, чтобы отрегулировать рабочее давление, необходимо снять крышку прессостата, под ней находятся регуляторы в виде резьбовых болтов, рядом имеются указатели направления стороны, в которую следует подкручивать регуляторы, сжимая или разжимая пружину.
Можно ли оставлять Воздух в компрессоре?
Нельзя оставлять компрессор в включеном состоянии после окончания работы. Иначе это может привести к его перегреву и поломке. Также люди, которые находяться поблизости, могут травмироваться, не обратив на него внимания.
Как избавиться от влаги на выходе из компрессора?
Влагу можно отделить, используя следующие дополнительные устройства: концевые охладители, сепараторы конденсата, осушители рефрижераторного типа и адсорбционные осушители. Компрессор, который работает с избыточным давлением 7 бар, сжимает воздух до 7/8 от его объема.
Как избавиться от конденсата в воздушном компрессоре?
Конденсат в ресивере после компрессора
Воздухосборник тем самым отчасти выполняет функцию циклонного сепаратора. Метод борьбы с конденсатом в ресивере прост, достаточно один раз в определенное время слить образовавшуюся воду вручную, либо установить конденсатоотводчик, который работает в автоматическом режиме.
Как удалить воду из пневмосистемы?
Совет: единственный способ удалить конденсат из пневмосистемы – это купить осушитель сжатого воздуха.
Какое_давление_накачивает_компрессор_от_холодильника
Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. Основывается на циркуляции хладагента (фреона) в системе. Изначально хладагент — это газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в первичное состояние и повторяет цикл.
Поэтому, если с работой компрессора возникли проблемы, он не будет создавать давление либо его будет недостаточно для нормальной работы.
Степень охлаждения — температуру в камере — регулирует термостат. От него сигнал переходит к пусковому реле мотора, которое запускает весь процесс.
С задней стороны корпуса агрегата расположен мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы можете видеть на картинке.
Состоит электромотор из пусковой и рабочей обмотки, а также реле.
К корпусу подключается три вывода, один из которых является общим. Два других ведут к пусковой и рабочей обмотке. В последних моделях холодильников устанавливается электросхема, которая может регулировать скорость работы двигателя.
Этапы сборочных работ
Сделать компрессор из холодильника – значит выполнить простую последовательность шагов:
- Взять плоскогубцы, накидной ключ на 12, 2 отвертки — на плюс и на минус. В нижней части задней панели перекусить пассатижами трубки, соединяющие компрессор с системой охлаждения. Открутить пусковое реле, предварительно пометив на нём верхнюю и нижнюю стороны. Отсоединить реле от вилки. Весь крепёж забираем с собой.
- Проверка работоспособности: подсоединить назад реле, обеспечить доступ воздуха в компрессор по трубкам, подключить к сети. Если всё сделано правильно, то аппарат работает. В одну трубку будет поступать воздух, а из другой выходить. Пометить эти трубки.
- Прикрепить компрессор саморезами к деревянной доске.
- Берём старый огнетушитель, 1 шланг длиной 600 мм, 2 других – 100 мм, фильтр для топлива, хомуты, манометр, герметик. Дрель, отвёртка, плоскогубцы у нас уже есть.
- Если нет огнетушителя, то сделаем пластиковую емкость. Для этого надо взять тару объемом более 3 л. Сделать 2 отверстия. Вставить в 1 отверстие входную трубку на расстоянии 2 см от дна ёмкости. Выходной трубопровод опускаем вглубь на 10 см. На пластиковый резервуар установить манометр невозможно.
- Если есть железный резервуар, то фиксировать трубки можно сваркой. На железный ресивер устанавливаем манометр. Скрепляем ресивер и компрессор между собой.
- На шланг длиной 10 см надеть фильтр, присоединить свободный конец трубки на входное отверстие сконструированного аппарата. Другим шлангом соединяем вход ресивера с выходом компрессора. Места стыковки фиксируем хомутами. На последний шланг крепится дизельный фильтр, а свободный конец его вставляется в выходное отверстие ресивера. На оставшийся конец трубки можно одеть при необходимости оборудование, чтобы стали доступны аэрография, покраска.
Второй вариант пошаговой инструкции:
- Высверливаем специальное отверстие для переходника, который нужно закрепить. Можно выбирать разные способы, к примеру, самый доступный – холодное сваривание (с использованием «Эпоксилина»).
- Тщательно зачищаем дно ресивера от загрязнений – налета и ржавчины. Это необходимо для того, чтобы «Эпоксилин» хорошо сцепился с поверхностью для прочного склеивания. Ну и, конечно же, чтобы краска не загрязнялась и не сбивалась в комочки с мусором. Достичь этого можно зачистив дно огнетушителя до металлического блеска вращательно-круговыми движениями наждачной бумагой.
- Закрепляем переходник, зажимая его с лицевой стороны гайкой, и даем время застыть «Эпоксилину» согласно инструкции.
- Переходим к основанию под компрессор, для чего нужно обзавестись тремя деревянными досками или же куском фанеры размером 30 на 30 см. для удобства дальнейшего перемещения нашего устройства к основе можно прикрутить мобильные колесики для мебели. Мы специально не описываем размеры отверстий и прочие мелочи, поскольку это все будет сугубо индивидуально, так как зависит от выбранного материала, типа компрессора и так далее.
- Высверливаем отверстия для компрессора и шпилек и монтируем их. Шпильки закрепляются при помощи гаек и шайб. Надеваем на вдох компрессора автомобильный фильтр со специальной бумажной сердцевиной. Это поможет избежать попадания внутрь компрессора пыли и других мелких загрязнений.
- Далее займемся электрикой. Чтобы наш самодельный компрессор для покраски автомобиля был удобным в использовании, оборудуем его реле давления (например, РМ5 либо РДМ5), а также тумблером отключения. Первое устройство, реле давления, необходимо нам для того, чтобы отключать компрессор в процессе накачивания воздуха в ресивер, когда давления достигает допустимого максимума, и наоборот, включать его, когда давление падает ниже допустимого минимума. Настроить значение величин максимального и минимального давлений можно прямо на реле при помощи пружин, причем большая пружина отвечает за минимальное давление (и соответственное включение компрессора), а маленькая – за разницу между максимальным и минимальным значением давления.
- Присмотритесь внимательнее и увидите на реле 2 контакта, предназначенные специально для подключения его к сети. Поскольку изначально такие реле использовались в системе водоснабжения, то мы немного изменим его предназначение и особенности подключения. Наша задача – подключить первый контакт к сети, а второй – к компрессору.
- Тумблер общего отключения ставим на разрыв между реле давления и сетью 220V. Это поможет обесточить всю установку, чтобы не бегать постоянно для включения-выключения.
- Красим ресивер и приступаем к окончательной сборке.
- Навинчиваем гайку со штуцером на фильтр-масловлагоотделитель.
- Берем шланг и одеваем его одним концом на штуцер, а другим натягиваем на трубку компрессора и зажимаем все это хомутами. Для этого шланг берем армированный, маслостойкий. Каждое резьбовое соединение следует уплотнить фум-лентой.
- Прикручиваем фильтр ко дну ресивера и обрабатываем силиконовое соединение герметиком.
- Прикручиваем чугунную крышку, но предварительно обрабатываем ее резьбовое соединение все тем же герметиком. Чтобы улучшить герметизацию можно подложить под крышку резиновую прокладку.
- На крышку нужно прикрутить трубку, резьба которой должна составлять четверть дюйма, а на нее – прикрутить крестовину.
Полезное: Активный сабвуфер на TDA7294
Причины, указывающие на сгоревший компрессор
У всех холодильников, независимо от производителя и марки, принцип работы будет одинаков. Он заключается в том, что в системе для создания эффекта охлаждения должен циркулировать газ фреон. Чтобы он двигался внутри трубок, компрессор создаёт определённое давление. Таким образом, фреон или какая-либо другая составляющая перетекает из той части, где он охлаждается и превращается в жидкость, туда, где нагревается и становится вновь паром. Этот цикл должен всё время повторяться, чтобы создавать пониженную температуру внутри камеры холодильника.
Поэтому если давления не хватает, то проблема действительно в компрессоре. Так, стоит обратить внимание на следующие признаки:
- Если в камере резко перестала понижаться температура, значит, компрессор сгорел.
- Неполадки с компрессором могут возникнуть из-за того, что вышло из строя реле.
- Проводка, в которой образовались разрывы, также может послужить причиной плохой работы.
- Может происходить утечка газа, о чём будет свидетельствовать понижение давления.
Обратите внимание на звук работающего двигателя. Если он продолжает гудеть, но температура повышается внутри камеры холодильника, то скорее всего, что образовалось утечка фреона. В этом случае придётся вызывать мастера для того, чтобы он подзаправил систему.
Детали для сборки компрессора
- реле давления;
- манометр;
- редуктор с масловлагоотделителем;
- фильтр масловлагоотделитель;
- переходники;
- крестовина;
- штуцер и гайка;
- муфта;
- ниппель;
- трубка;
- автомобильные хомуты;
- ресивер;
- гайки, шпильки, шайбы;
- мебельные колеса;
- автомобильное масло;
- тумблер;
- вилка и шнур;
- топливный фильтр;
- фанерные панели (ДСП);
- компрессор от холодильника;
- маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.
В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.
Важно: обратите внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.
- Между компрессором и резервуаром должен быть установлен масляный сепаратор.
- Масло следует добавить через третью паяную трубку.
- Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
- Установите обезвоживатель, он также захватывает масло.
В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.
Что понадобится для проверки компрессора
Перед тем как проверить работоспособность компрессора холодильника убедитесь, что у вас есть необходимые приборы и инструменты:
- Мультиметр.
- Манометр.
- Паяльная лампа (горелка).
- Кусачки.
- Отвертка.
- Надфиль.
Если у вас нет тестера, демонтаж компрессора нецелесообразен, поскольку вы не сможете выполнить замеры сопротивления.
Мультиметр для проверки работы компрессора холодильника
сопротивление обмоток мотора холодильника АТЛАНТ
| маркировка компрессора | Сопротивление рабочей обмотки в Омах | Сопротивление пусковой обмотки в Омах |
| С-К 100Н5 | 18,94 | 27,88 |
| С-К 100Н5-02 | 18,94 | 27,88 |
| С-К 100Н5-10 | 17,61 | 27,88 |
| С-К 120Н5 | 18,29 | 21,08 |
| С-К 120Н5-02 | 18,29 | 21,08 |
| С-К 140Н5 | 15,1 | 20,1 |
| С-К 140Н5-02 | 15,1 | 20,1 |
| С-К 160Н5-02 | 14,74 | 19,6 |
| С-К 160Н5-1 | 14,74 | 19,6 |
| С-К 160Н5-1-02 | 14,74 | 19,6 |
| С-К 175Н5-02 | 14,29 | 19,08 |
| С-К 175Н5-1 | 14,29 | 19,08 |
| С-К 175Н5-1-02 | 14,29 | 19,08 |
| С-К 200Н5-02 | 11,87 | 17,61 |
| С-К 200Н5-1 | 11,87 | 17,61 |
| С-К 200Н5-1-02 | 11,87 | 17,61 |
| С-КО 60Н5-02 | 40,4 | 63,47 |
| С-КО 75Н5-02 | 26,4 | 43,41 |
| С-КО 100Н5-02 | 27,88 | 48,94 |
| С-КО 120Н5-02 | 18,29 | 21,08 |
| С-КО 140Н5-02 | 15,1 | 20,1 |
| С-КО 140Н5-1-02 | 15,1 | 20,1 |
| С-КО 160Н5-02 | 14,74 | 19,6 |
| С-КО 160Н5-1-02 | 14,74 | 19,6 |
| С-КО 175Н5-02 | 14,29 | 19,08 |
| С-КО 175Н5-1-02 | 14,29 | 19,08 |
| С-КО 200Н5-02 | 11,87 | 17,61 |
| С-КО 200Н5-1-02 | 11,87 | 17,61 |
| С-КО 200Н5-03 | 11,87 | 17,61 |
| С-КН 60Н5-02 | 23 | 35 |
| С-КН 80Н5-02 | 23 | 35 |
| С-КН 90Н5-02 | 18,94 | 27,88 |
| С-КН 110Н5-02 | 18,29 | 21,08 |
| С-КН 130Н5-02 | 18,29 | 21,08 |
| С-КН 150Н5-02 | 15,1 | 20,1 |
| CKHA61H50 | 43.35 | 43,25 |
| CKHA68H50 | 33,41 | 37,58 |
| CKHA72H50 | 28,35 | 34,98 |
| CKHA81H50 | 28,65 | 34,47 |
| CKHA96H50 | 26,33 | 35,72 |
| CKHA101H50 | 19 | 21,2 |
| TLX4 KK.3 | 61 | 19 |
| TLX4.8 KK.3 | 46 | 22 |
| TLX5.7 KK.3 | 37 | 21 |
| TLX6.5 KK.3 | 30.00 | 15 |
| TLX7.5 KK.3 | 29 | 30 |
| TLX8.7 KK.3 | 19 | 13 |
| TLY4 KK.3 | 48,06 | 15,69 |
| TLY4.8 KK.3 | 38,25 | 17,65 |
| TLY5.7 KK.3 | 34,33 | 20,6 |
| TLY6.5 KK.3 | 2775,00% | 24,62 |
| TLY7.5 KK.3 | 23,24 | 20,69 |
| TLY8.7 KK.3 | 17,06 | 14,42 |
Замена компрессора холодильника
Фреон потребуется заправлять новый, замена компрессора холодильника требует знания служебной информации: тип пускозащитного реле. Разумеется, лучше ставить родную запасную часть, в большинстве случаев подойдут другие. Уверены, линейный компрессор можно заменить коленвалом, в старых моделях стоит термостат, напряжение составляет 230 вольт частоты 50 Гц. Отсутствуют модуляции по цепи питания. О пускозащитном реле стоит беспокоиться из тех соображений, чтобы двигатель компрессора не сгорел от неправильного регулирования. Другое дело если поменять сразу тандем. Большой шанс, что работать устройство будет.
Кстати, не спешите выкидывать старую бытовую технику, платить за утилизацию. Старенький компрессор холодильника Атлант послужит в гараже, накачивая колеса. Читайте раздел! Холодильник компрессорный — стоящая вещь. Становятся безопаснее, надежнее, не скажешь об адсорбционных, ругаемых рыбаками. В ближайшем будущем малый шанс, придумают нечто новое, эффективное, дешевое, проблема купить компрессор для холодильника будет тревожить многие поколения людей планеты.
Хотим попрощаться, просим не судить слабые знания электротехники. Стоящие учебники в электронный вид не перевели. Иными не пользуемся! Ответьте сильными комментариями.
Существующие разновидности компрессоров
Поломка самого важного элемента холодильника чаще всего происходит в результате перепадов напряжения. Если у вас регулярно наблюдаются проблемы с электроснабжением, рекомендуем присмотреться к стабилизаторам напряжения.
Сломанный компрессор сулит существенные траты не только на приобретение нового прибора, но и на работу мастера.
Однако можно пойти другим путем и самостоятельно произвести замену. Какой бы вариант ни был выбран, в первую очередь потребуется подобрать нужный тип компрессора.
Коллекторный нагнетатель воздуха
Получая из источников информацию об инновационных моделях холодильников можно встретить такое понятие, как «обычный» компрессор. Однако, смысл его знает не каждый.
Под этим термином имеется в виду коллекторный механизм, с вертикально установленным валом электромотора. Он монтируется на пружинном механизме и закрыт герметичным коробом, тем самым обеспечивая высокую степень звукоизоляции системы.
В старых моделях использовалась горизонтальная компоновка, что и делало агрегат более шумным — вибрирование отражалось на всем корпусе.
Здесь используется стандартный принцип функционирования и технология, разработанная еще много десятков лет назад – нагнетатель работает до тех пор, пока в холодильном блоке не достигается заданный температурный режим, а потом выключается.
Холодильные агрегаты могут быть укомплектованы одним или двумя коллекторными нагнетателями. Если их два, тогда один поддерживает температуру в морозильном отсеке, а другой – в блоке охлаждения. Сейчас все реже можно встретить двухкомпрессорное оснащение
Обзорными моделями оснащают в основном бюджетные варианты холодильников и в этом их единственное преимущество перед другими представителями вида.
Инверторный тип компрессора
Модернизированные агрегаты комплектуются инверторным типом нагнетателя. Обычный компрессор выходит на пик своих возможностей при отключении, при этом в день таких повторений очень много, а соответственно, он подвержен быстрому износу и сокращению эксплуатационного срока.
Тогда как инверторные устройства работают даже при достаточном нагнетании воздуха в камерах, периодически снижая количество оборотов. Износостойкость комплектующих элементов при этом значительно ниже, а соответственно, срок бесперебойного использования – выше.
Основная особенность современных инверторных нагнетателей воздуха для холодильных устройств – непрекращающийся режим работы, а просто циклическое снижение оборотов
Лидирующие позиции в разработках инверторных устройств занимает компания Samsung, которая стала первой массово комплектовать не выключающимися механизмами холодильники. Производители дают десятилетнюю гарантию на их работу.
Чтобы узнать больше об особенностях холодильников с инверторным компрессором, их преимуществах и недостатках, переходите, пожалуйста, по этой ссылке.
Линейный вид устройства
Инновационные разработки в импортной технике задействовали новый вид нагнетателей – линейные. Принцип работы похож на предыдущие варианты приборов, однако такой тип функционирует намного тише и экономичнее.
В отличие от обычных механизмов в них отсутствует коленчатый вал. Посредством действия электромагнитных сил обеспечиваются возвратно-поступательные движения ротора.
Новые современные модели охладительных устройств представлены в компоновке с компрессорами инверторного типа. Они работают размеренно и плавно, без амплитудных перепадов, которые и являются основными причинами износа механизма
Линейные нагнетатели технически схожи с двумя предыдущими аналогами, однако имеют ряд существенных преимуществ:
- меньший вес;
- большая степень надежности при работе;
- отсутствие трения в плоскости сжатия;
- применение при низком температурном режиме.
Основным идеологом, который занялся активным внедрением нагнетателей линейного типа считается компания LG. Чаще всего их применяют в холодильниках с системой No Frost, имеющих индивидуальные регуляторы температуры в различных блоках.
Ротационный нагнетатель с пластинами
Ротационные (роторные) горизонтально или вертикально позиционированные нагнетатели оснащены одним или двумя роторами и являются аналогами двухшнековой соковыжималки, однако спирали винтового типа неравнозначные.
В зависимости от принципа работы их разделяют на два основных класса: с катящимся и вращающимся валом.
Между поршнем и корпусом компрессора с подвижными пластинами образуется зазор. За счет эксцентричности ротора его величина при воспроизведении вращений меняется, тем самым преграждая переход хладагента из одной зоны в другую
В первом случае агрегат представлен валом двигателя с насаженным цилиндрическим поршнем, находящийся эксцентрично относительно центра, то есть смещен.
Циклы вращения производятся внутри корпуса цилиндра. Зазор, имеющийся между корпусом и ротором, при вращениях меняет свои размеры.
В месте минимального отверстия расположен нагнетающий патрубок, максимального – всасывающий. К оборотному поршню, в свою очередь, посредством пружины прикреплена пластина, которая преграждает пространство между двумя патрубками.
Во втором варианте принцип работы аналогичный с одним отличием – пластины неподвижны и размещены на роторе. В процессе работы поршень вращается относительно цилиндра, а пластины поворачиваются вместе с ним.
Когда необходима проверка
Далеко не все знают, как проверить компрессор холодильника. Ведь иногда возникают ситуации, когда приходится проверять прибор. Это может потребоваться:
- При покупке новой техники. Применяется для подтверждения рабочего состояния.
- Когда приобретается старое изделие с рук, бывшее в употреблении. В этом случае важно убедиться в его исправности. Поэтому нужно знать, как правильно провести диагностику.
- Когда следует осуществить починку. Ведь чтобы это сделать, сначала выявляют причину неисправности.
Внутри кожуха в трансформаторном масле на независимой пружинной подвеске располагается компрессор.
Проверка работоспособности
По каким причинам компрессор перестает работать:
- Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
- Сломалось пускозащитное реле.
- Неисправна проводка.
Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.
Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.
Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:
- Отсоедините проводку от контактов.
- Перекусите трубки мотора, которые соединяют его с другими частями.
Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.
- Открутите крепежные болты кожуха и достаньте из корпуса.
- Отсоедините реле, выкрутив винты.
- Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
- Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.
Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.
- Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.
Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.
- Вам нужно измерить давление.
- Подсоедините к нагнетающему штуцеру шланг с отводом.
- Запустите мотор.
- Измеряйте давление.
- Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
- Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.
Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.
Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.
Выполните подключение двигателя через шнур по схеме:
В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.
- До этого диагностика проводилась без реле, теперь подключите его к мотору.
- Выполните запуск.
- Вооружитесь тестером с клещами.
- Прижмите клещами сетевой провод, который ведет к прибору.
- Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.
Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.
Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:
Рабочее давление в компрессоре холодильников
Рабочее давление, выдаваемое стандартным компрессором, подключённым к холодильнику, колеблется от 2 до 4 атмосфер.
Возможно, кому-то это покажется маленьким показателем, однако для циркулирования фреона по замкнутой системе больше и не нужно, при таком давлении он отлично справляется со своей функцией. Так же нужно понимать, что при подключении к холодильным камерам, он специально настроен именно на такую мощность. Регуляторы удерживают работу на определённом уровне, чтобы не разорвало патрубки с хладагентом.
Прозвонка компрессоров холодильника
Прозвонить его можно следующим образом:
- При помощи тестера, при отсоединенном реле, приложить к контактам щупы.
- Нормальное значение должно составлять 30 Ом. Правый выдает сопротивление в 15 Ом, тогда как левый значение в 20 Ом.
- Учитывать, что в зависимости от модели, тестер может поменять свои показания с допуском 5 Ом, как в большую, так и меньшую стороны.
Из кожуха выводятся три контактные клеммы. Одна из клемм служит выводом пусковой обмотки, другая – рабочей обмотки,а третья –это общая шина.
Все эти действия нужны для того, чтобы знать, как проверить компрессор холодильника мультиметром. Но это не значит, что такие действия однозначно решают проблему.
Последовательное исключение каждой из возможных неисправностей позволит определить истинную и приступить к ремонту или замене детали.
Если на приборе сопротивление обмоток компрессора холодильника выдает нормальные цифры, но при всем при этом, бытовая техника не начинает работать, значит надо осуществлять проверку дальше. Но использовать уже не тестер, а прибор для измерения давления. В этом случае применяют манометр.
Важно знать функциональную принадлежность каждой из клемм и не перепутать линию электропитания с шиной заземления.
Рабочее давление в компрессоре холодильников
Рабочее давление, выдаваемое стандартным компрессором, подключённым к холодильнику, колеблется от 2 до 4 атмосфер.
Возможно, кому-то это покажется маленьким показателем, однако для циркулирования фреона по замкнутой системе больше и не нужно, при таком давлении он отлично справляется со своей функцией. Так же нужно понимать, что при подключении к холодильным камерам, он специально настроен именно на такую мощность. Регуляторы удерживают работу на определённом уровне, чтобы не разорвало патрубки с хладагентом.
Проверка тока
Чтобы окончательно проверить компрессор на холодильнике своими руками, необходимо убедиться в подаче напряжения на клеммы электродвигателя. Для работы мотора в холодильных машинах используется специальное пусковое реле, для тестирования оборудования рекомендуется использовать новый или заведомо исправный узел. Для проверки работоспособности применяется тестер, дополненный клещами для подсоединения к выводам реле и кабеля питания.
Перед началом проверки реле холодильника на работоспособность рекомендуется проверить состояние кабеля питания и штепсельной вилки. Установленный в разрыв цепи между шнуром питания и реле тестовый прибор должен показывать ток в пределах 1,3-1,5 А (зависит от мощности установленного двигателя). Нормативное значение тока указывается на табличке, приклеенной к корпусу компрессора холодильника. Допускается проверить работу агрегата при прямом подключении питания к обмоткам.
Монтаж деталей устройства
Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.
Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.
Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:
Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.
Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.
Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.
Демонтаж и замена компрессора
Если выявлена неполадка, то деталь следует заменять. Для этого можно воспользоваться услугами мастера или устраивать все ремонтные работы самостоятельно. Делается это тогда, когда приходит в негодность обмотка или происходит поломка какой-либо другой составляющей части.
Надеемся, что в вопросе, как проверить компрессор холодильника, для вас не осталось темных пятен и неопределенностей.
Также необходимо после ремонтных работ заливать масло в компрессор. Это необходимое условие для нормальной работы подшипников и недопущения быстрого износа деталей в результате трения.
Даже в том случае, если не удастся полностью самостоятельно устранить все поломки, вы получите точную информацию о неисправных деталях.
Все вышеописанные шаги помогут выполнить замену компрессора в холодильнике своими руками. Но если по каким-либо причинам, некоторые моменты остались непонятными, то можно воспользоваться представленным видео, где подробно разобраны все манипуляции.
licrym
Сломался холодильник норд с симптомами – пытается запуститься, тишина и гудение, спустя секунд 10 щелчок и тишина. И так в цикле. В принципе стало понятно сразу – проблема в компрессоре, его заклинило, и с щелчком его отключает тепловое реле защиты. Сам компрессор снят с холодильника перед утилизацией (ремонт посчитали нецелесообразным):
На столе компрессор запускался через раз, не развивая давления, не создавая вакуум. Поэтому пойдет на вскрытие в учебных целях, чем и спешу поделиться.
Устройство это замечательное по множеству причин.
Во первых компрессор полностью герметичен, причем мотор находится внутри герметичного пространства, а не вводит вал через сальник или какое другое уплотнение. Это здорово упрощает уплотнения, делая некритичными утечки – все остается внутри.
Во вторых система смазки – мотор, цилиндр работают в масляной ванне, маслом смазывается, им же и охлаждается.
В третьих – ресурс – у нас на кафедре есть холодильник который работает уже более 50 лет, стучит конечно при запуске, пока масло не наберет, но работает и морозит.
В четвертых – тишина работы за счет герметичности, установки двигателя на пружинных подвесах. Кто слышал как работают поршневые компрессоры знает, что с таким дома делать нечего.
По принципу работы – это поршневой насос, аналогичный автомобильному, которым накачивают колеса.
Мотор содержит две обмотки – пусковую и рабочую. Мотор асинхронный, и для работы ему требуется вращающееся магнитное поле которое и создается парой обмоток (у них разные индуктивности, поэтому нет нужды в дополнительном конденсаторе, как при запуске трехфазных двигателей от однофазной сети). Подключение пусковой обмотки на время запуска, и защиту от перегрузки осуществляет пускозащитное реле.
Пусковое реле позисторное – содержит шайбу из материала, который увеличивает свое сопротивление при нагревании от проходящего через него тока и отключает обмотку. Защита от перегрузки – биметаллическая пластинка в нижней части реле
Вешний вид компрессора без крышки:
Что бы было наглядно – я сделал анимированную картинку:
Поршень не содержит уплотнительных колец, герметичность полости обеспечивается малым зазором и маслом. Фреон и масло внутри не разделены и свободно контактируют.
А вот и причина отсутствия давления – масло закоксовалось и осело на лепестковых клапанах
Почему патрубков 4? у этой модели компрессора есть дополнительное охлаждение масла – тропическое исполнение.
От перегрева полопался даже бандаж обмоток:
Собственно зачем в домашнем хозяйстве компрессор от холодильника? После определенных манипуляций (добавление ресивера, фильтра, маслоотделителя, реле давления, корпуса) можно получить компактный, а главное бесшумный источник сжатого воздуха – для работы аэрографа, горелки и т.д. Существуют специальные бесшумные компрессоры, а так как производительность одного компрессора от холодильника мала, они используют их пачками:
Так как компрессор имеет патрубок на всасывание – им пожно получать вакуум, но это совсем другая история.
