Какая деталь соединяет коленчатый вал двигателя с поршнем

Шатун – это соединительная деталь между коленвалом и поршнем, основное назначение которой является преобразование поступательных движений поршня внутри цилиндра во вращательные движения коленчатого вала, с которого вращение передается на колеса автомобиля через трансмиссию.

Материалы для производства шатунов

Шатуны производятся двумя способами — штамповкой из высокопрочной стали или литьем из чугуна. В дизелях применяются шатуны, изготовленные из легированной стали методом ковки или горячей штамповки.

В некоторых видах бензиновых двигателей устанавливаются шатуны, производимые из порошкообразных металлов методом спекания.

Из-за напряженных условий работы данная деталь КШМ должна отличаться надежностью, долговечностью и износостойкостью.

Особое внимание уделяется не только изготовлению шатунов, но и болтов крепления. Для производства болтов используются легированные виды стали, обладающие высоким коэффициентом текучести, что в несколько раз выше, чем у высокоуглеродистых сталей.

Стержень шатуна

У большинства производителей автомобилей, ориентированных на массовый рынок, стержень шатуна расширяется к его нижней головке и имеет двутавровую форму. У дизельных двигателей шатуны более массивны и прочны, чем у бензиновых двигателей. Некоторые двигатели оснащаются шатунами и других форм, к примеру, в спортивных авто, в которых имеются алюминиевые шатуны. Обычно, стержень шатуна имеет внутренний просверленный канал для подачи масла в верхнюю головку.

Иногда, этот канал также ведёт и к нижней головке, откуда масло разбрызгивается в полости цилиндра и поршня. Все шатуны двигателя должны иметь одинаковый вес, чтобы вибрации от двигателя были минимальными. Кроме того, совпадать должен не только вес всего шатуна, но и вес верхних головок и нижних головок. Для достижения одинакового веса используют очень точные весы, а потом подгоняют вес по самому лёгкому шатуну, аккуратно снимая часть металла с бобышек (металлические наплывы на поверхности шатунов) на головках и на стержне шатуна.

Строение шатуна

Шатун имеет простое устройство, которое состоит из следующих элементов:

стержня;
поршневой головки;
кривошипной головки.

Стержень представляет собой составной элемент шатуна, имеющий преимущественно двутавровое сечение. Некоторые модели имеют круглое, крестообразное, Н-образное или прямоугольное сечение шатунного стержня. В стержне присутствует канал, предназначенный для транспортировки масла к подшипнику головки поршня.

поршневая головка — это проушина с цельной структурой, внутри которой расположена втулка. Втулка представляет собой скользящий подшипник, предназначенный для вращения пальца поршня. Материал изготовления втулки: бронза или сталь с оловом или свинцом. Структура поршневой головки зависит от размера поршневого пальца, а также от метода его крепления. Для того, чтобы уменьшить вес шатуна и, как следствие, нагрузку на поршневой палец, на некоторых автомобильных двигателях устанавливают шатуны с поршневой головкой в виде трапеции.

Кривошипная головка — механизм, предназначенный для соединения шатуна и коленчатого вала друг с другом. Большая часть шатунов оснащена разъемной кривошипной головкой, это объясняется способом сборки двигателя внутреннего сгорания. Крышка головки, расположенная в нижней части, прикрепляется болтами к шатуну. Иногда применяют бандажное или штифтовое крепление составных элементов головки. Разъем кривошипной головки бывает двух видов: прямой (расположен под углом 90 градусов относительно оси стержня), косой (под определенным углом к оси). Косой разъем используется для уменьшения размеров двигателя V-образной формы.

Профилированные стыковые поверхности головки обеспечивают препятствие при воздействии поперечных сил. При этом соединение может быть замковым или зубчатым. Самым современным и популярным является соединение, изготовленное методом раскалывания. Оно называется сплит-разъемом.

Внутри кривошипной головки шатуна расположен подшипник, который состоит из двух многослойных вкладышей. Количество слоев может варьироваться от двух до пяти в каждом. Наиболее широко используются вкладыши из двух и трех слоев. Двухслойный вкладыш изготовлен из стали с антифрикционной поверхностью. Трехслойный также состоит из стали, а антифрикционное покрытие разделяется специальной прокладкой.

Снятие и установка шатунно-поршневой группы

Снятие

Отдельно снять шатун с двигателя не получится, это возможно сделать только в сборе с установленным на шатун поршнем в сборе с пальцем и поршневыми кольцами. В некоторых случаях можно снять шатунно-поршневую группу без снятия двигателя с автомобиля. Иногда это выгодно в целях экономии времени, но всё же для обеспечения необходимой для проведения этого ремонта чистоты, без которой качественно выполнить ремонт затруднительно, лучше подобный ремонт выполнять на снятом двигателе. Тем более, что для выполнения этого ремонта всё равно придётся снимать головку блока цилиндров и масляный поддон двигателя. А при снятии головки блока цилиндров всё равно придётся снимать или отсоединять большинство жгутов проводов и вакуумных трубок.

Перед снятием шатунно-поршневой группы, следуя указаниям Руководства по ремонту автомобиля, снимите головку блока цилиндров и масляный поддон двигателя. Как снимать шатунно-поршневую группу обычно подробно описывается в Руководстве по ремонту автомобиля. Тут даются просто некоторые замечания, которые не всегда присутствуют в руководстве.

Перед откручиванием гаек (болтов) крепления крышки шатуна определите место нахождения меток, указывающих в какой цилиндр устанавливается данный шатун с поршнем и направление установки крышки относительно шатуна. Если подобные метки не обнаружены, что бывает крайне редко, нанесите их самостоятельно удобным способом. Несмотря на то, что крышка шатуна крепится всего двумя гайками (болтами), откручивайте гайки постепенно и поочерёдно. При чем при первом ослаблении затяжки гайки гайку допускается повернуть не более чем на ¼ оборота, а лучше меньше. После откручивания гаек снимите крышку шатуна. Примете меры, исключающие падение вкладыша из крышки шатуна. Шатунные болты изготавливаются из очень прочной стали, поэтому для уменьшения вероятности повреждения полированной поверхности шатунной шейки коленчатого вала и поверхности стенок цилиндров на шатунные болты необходимо установить специальные защитные и направляющие приспособления. При отсутствии подобных приспособлений, что бывает чаще всего, наденьте на болты куски шлангов из мягкого материала подходящего диаметра.

Для извлечения поршня из цилиндра установите коленчатый вал так, чтобы ось шатунной шейки совпала с продольной осью цилиндра. Примите меры предосторожности, исключающие падение поршня в сборе с шатуном. Поддерживая поршень снизу, лёгкими ударами деревянной ручки молотка по шатуну или болтам извлеките поршень из отверстия цилиндра.

Укладывайте все снятые детали так, чтобы была возможность установки этих деталей на то место, где они стояли до снятия. Это относится также к гайкам или вкладышам, даже если принято решение о замене вкладышей. По состоянию вкладышей можно определить некоторые неисправности двигателя. Укладывайте снятые детали только на чистую поверхность.

Установка

Проведите тщательный осмотр и необходимую дефектовку всех снятых деталей.

Соедините шатун с поршнем при помощи поршневого пальца и установите на поршень поршневые кольца. Некоторые советы по установке этих деталей даны в соответствующих статьях. Одновременно соберите все шатунно-поршневые группы двигателя.

Ещё раз проверьте, что замки поршневых колец установлены в соответствии с указаниями в Руководстве, а в случае отсутствия таких указаний установите замки соответствии с рекомендациями, данными в главе «Установка поршневых колец».

Обильно смажьте поршень, поршневые кольца и стенки цилиндров чистым моторным маслом. Смажьте внутреннюю поверхность специального приспособления для сжатия поршневых колец

Установите на поршень специальное приспособление и сожмите кольца. Иногда необходимо слегка обстучать приспособление молотком с пластмассовым бойком.

Установите на болты крышки крепления шатуна защитные приспособления или наденьте на болты отрезки шлангов. Осторожно вставьте шатун в отверстие цилиндра. Шатун с поршнем допускается устанавливать только в одном направлении, обычно направление установки указывается специальной меткой на днище поршня. Опустите поршень в цилиндр, пока специальное приспособление не коснётся поверхности блока цилиндров. Прижмите приспособление к поверхности блока цилиндров и нанесите несколько очень лёгких ударов торцом деревянной ручки молотка по всей окружности верхней кромки приспособления. Прижимая приспособление к поверхности блока цилиндров, лёгкими равномерными ударами деревянной ручки молотка, переместите поршень в отверстие цилиндра.

Выровняйте шатун относительно шейки коленчатого вала. Тщательно протрите поверхность шатуна, на которую устанавливается вкладыш подшипника. Убедитесь в идеальной чистоте этой поверхности. Осторожно установите в шатун ранее подобранный для этого цилиндра верхний вкладыш шатунного подшипника. Верхний вкладыш может отличаться от нижнего отсутствием канавки для масла. Верхний или нижний вкладыш определяется для нормального положения двигателя, поскольку при установке подсоединении шатуна на снятом двигателе двигатель, чаще всего находится в перевёрнутом состоянии, верхний вкладыш будет расположен внизу.

Если повторно устанавливаются снятые при разборке вкладыши, их необходимо установить на то место, в котором они находились до снятия. Не наносите масло на постель подшипника или на наружную поверхность вкладыша. Совместите, если имеется, фиксирующий усик вкладыша с соответствующей выемкой в шатуне.

Тщательно протрите внутреннюю поверхность крышки шатуна и наружную поверхность нижнего вкладыша. Не нанося масла на вкладыш и крышку, установите нижний вкладыш в крышку шатуна. Совместите усик крышки с пазом. Нанесите обильный слой чистого моторного масла на шатунную шейку коленчатого вала и на внутренние поверхности обоих вкладышей. Некоторые производители не рекомендуют наносить масло пальцем, а предлагают пользоваться для этого только специальной маслёнкой.

Ещё раз убедитесь, что устанавливаете крышку шатуна именно этого цилиндра и устанавливаете её в правильном направлении. Установите крышку с установленным вкладышем на болты. Прижимая крышку к шатуну, закрутите гайки от руки. Затягивайте гайки в строгом соответствии с указаниями руководства. При этом обязательно используйте динамометрический ключ, и если необходимо специальный транспортир для доворота гайки на установленный угол.

В такой же последовательности установите шатунно-поршневые группы остальных цилиндров. После выполнения этой работы обязательно убедитесь в лёгкости вращения коленчатого вала.

Коленвал: что это такое, где находится, устройство, назначение, как работает, фото

Коленвал или коленчатый вал – это стальная деталь, которая помогает преобразовывать тепловую энергию сгораемого горючего в механическую, которая нужна для вращения колёс. Простыми словами — коленвал похож на сильно изогнутую стальную железяку в виде вала. Основные детали вала — шатунные шейки, соединённых с коленной шейкой.

Фото коленвала

Вот как выглядит коленвал

Коленчатый вал относится к кривошипно-шатунному механизму (КШМ). Вал устанавливают прямо под блоком цилиндров.

Коленвал – важная деталь любой машины, имеющая определённую форму. Она зависит от модели мотора. При движении автомобиля элемент будет как бы притираться к двигателю. При диагностике и ремонте коленвала мотористы всегда смотрят, как ходят трущиеся элементы и по издаваемому звуку могут определить проблему. Что держит коленвал в двигателе, зависит от типа машины.

В статье расскажу всё про коленвал – что это такое, как выглядит, как устроен этот механизм, его назначение, поломки и пути их устранения. Обещаю, вам понравится!

Что такое коленвал

Коленвалом называют такую деталь (либо узел деталей, если вал составной), которая работает за счёт работы элементов поршневой группы.

Вал передаёт крутящий момент на маховик, вращающий шестерни трансмиссии.

Затем механическая энергия передаётся на полуоси ведущей пары колёс (передней, задней или обеих сразу). Автомобиль начинает своё движение. По внешней форме коленвал напоминает поднятие и опускание колена.

Коленвал работает как колено

Число деталей вала зависит от количества цилиндров движка, которые соответствуют их форме и размещению. Коренные шейки подсоединяются к поршням благодаря шатунам. Они обеспечивают вращательно-поступательное движение, приводящее коленвал в действие. Устройство обеспечивает пуск мотора автомобиля.

Коленчатый вал передаёт крутящий момент на маховик, а он передаёт вращение на шестерни трансмиссии. Затем крутящий момент переходит на оси и колёса начинают своё движение. Машина начинает двигаться.

Деталь всегда устанавливается с поправкой на число и место расположения цилиндров мотора, порядка и работы, такта, обеспечиваемых цилиндропоршневой группой. От влияния перечисленных факторов, коленчатый вал содержит разное число шатунных шеек. В отдельных моделях на элемент влияет сразу несколько шатунов. Это обеспечивается в ДВС с V-образным строением.

Внимание! Какая деталь соединяет коленчатый вал двигателя с поршнем? Это палец, который при помощи шатуна соединяется с шейкой.

Основная задача производителя – изготовить деталь так, чтобы при вращении на больших оборотах не было вибраций или они бы минимизировались. От числа шатунов и порядка появления вспышек, в коленвалах могут быть противовесы, но есть модели и без этого элемента.

Полноопорные. Здесь коренные шейки располагаются по обе стороны от шатунной. Количество коренных шеек увеличивается на единицу при их сравнении с шатунами. Это связано с тем, что по бокам каждой шатунной шейки располагаются опоры, выступающие основной осью кривошипно-шатунного механизма. Такая система считается самой распространённой, потому что позволяет изготовителю применять облегчённый вариант. Такое условие обеспечивает непосредственное действие на КПД.
Неполноопорные. В этом случае коренные шейки находятся с одной стороны. Детали производят из высокопрочных сплавов и металлов, что предупреждает поломку и деформацию в результате эксплуатации. Недостатком в том, что конструктивный элемент системы значительно увеличивает массу вала. Такое тип вала признан устаревшим, они применялось в машинах с ДВС в 20-м веке в низкооборотных двигателях.

В настоящее время популярны полноопорные типы. Производители ведущих марок машин ценят их за лёгкость и высокую надёжность, потому компоненты широко применяются в современных ДВС. Теперь понятно, что такое коленвал в автомобиле, но стоит понять, для чего он нужен.

Для справки! Кто изобрёл важный элемент двигателя? Это был арабский учёный Исмаил ибн аль-Раззаз аль-Джазари, который жил в Турции в 12 веке. Его ещё называют как Да Винчи исламского мира, потому что он описал конструкцию почти пятидесяти механизмов, таких как человекоподобные роботы, водяные часы, музыкальные аппараты, фонтаны, клапанные насосы и кодовые замки.

коленвал где находится в машине

Коленвал для 8-цилиндрового мотора Renault Nervastella 1930—1936 годов

Для недорогих машин – из легированной стали или из чугунного сплава.
Для мощных и дорогих автомобилей — из углеродистой стали с высоким показателем износостойкости.

Отмечу, что на дизельные моторы ставят очень прочные коленчатые валы. Это связано с тем, что этот механизм работает постоянно с очень высокой нагрузкой. Дополнительно коленвал закаляется высокочастотным током.

Внимание! Коленвал производят из легированной или углеродистой стали, модифицированного чугуна при использовании методики штамповки и литья.

А где находится в машине коленвал? В автомобилях со стандартным мотором коленвал стоит в нижней части мотора, в а оппозитном двигателе – в его центральной его части. Снизу вал защищён картером. На чём держится коленвал? Он закреплён в подшипниках, они не дают сместиться валу. Дополнительно могут применяться дополнительные упоры.

Интересно, что кроме массовых валов, выпускаются и спортивные механизмы, которые обеспечивают более быстрое движение поршней в крайней точке сжатия благодаря вытянутой форме шатунных шеек. Из-за этого характеристики мотора меняют своё значение.

Некоторые автолюбители говорят о том, что маркировка коленчатого вала может дать информацию об особенностях этой детали. Но эти данные лишь её номер и не более, с его помощью проще подбирать запчасти.

Назначение

Главная цель коленчатого вала – преобразование вращательно-поступательных перемещений поршней двигателя внутреннего сгорания в крутящий момент, передаваемый трансмиссией на колёса автомобиля. Главная функция коленвала – превращение поступательного движения во вращательное.

Основной технической характеристикой коленчатого вала цепочки является радиус кривошипа. Это расстояние от осей коренных шеек к шатунным. Коренных шеек выступающих в роли опор, обычно бывает 4, но бывает, встречаются и три. В 6-цилиндровом ДВС коренных шеек целых семь.

Удвоенный радиус представляет собой длину движения поршня, определяющую объем цилиндров. При изменении величины радиуса кривошипа и стабильном диаметре цилиндра, изменится объем последнего. Такую зависимость мотористы часто используют для проведения регулировки, когда надо изменить технические характеристики движка в каком-либо определённом направлении.

Конструктивно коленвал соединяет коренные и шатунные шейки благодаря так называемым «щёкам». Шатунные шейки имеют меньший диаметр, чем у коренных. У щеки есть продолжение, которое является противовесом. Благодаря ему шатунный и поршневой вес находятся в балансе, и силовой агрегат работает без рывков. Оба конца механизма уплотнены во избежание потери смазочной жидкости.

устройство коленвала

При установлении соотношения длины хода поршня и диаметра цилиндра, мотор можно сделать длинноходным или короткоходным. Последний вариант повышает мощность за счёт прироста числа оборотов. Длинноходные варианты признаны экономичными. Они обеспечивают повышенный крутящий момент при небольших оборотах.

Внимание! Изменение параметров коленчатого вала от исходных (заданных производителем) приводит к полной перемене всех параметров мотора. Это может отразиться на работе целостной системы.

Схема — из чего состоит

Коленчатый вал размещается в нижней части автомобильного мотора под масляным картером. Этот конструктивный и функциональный элемент имеет своё строение. Части коленвала:

коренная шейка – это опорная часть механизма, так называемая ось вращения. Эта деталь находится в подшипнике, который в свою очередь встраивается в картер двигателя;
шатунные шейки – это колено коленчатого вала, упоры для шатунов. Они при работе коленвала смещаются по отношению к оси по траектории в форме круга;
носок коленчатого вала – это выходная часть коленвала, на ней зафиксирован шкив или зубчатое колесо привода газораспределительного механизма (ГРМ), а также дополнительных механизмов. Носок передают энергию приводу ГРМ;
щека коленчатого вала – обеспечивает соединение шатунных шеек с коренными. Они имеют защитную функцию и не дают коленвалу выйти из строя при самых максимальных нагрузках;
фланец;
упорные полукольца;
вкладыши;
шестерня;
шкив;
противовесы – обеспечивает сохранение баланса во время возвратно-поступательных движений элементов поршневой группы и нейтрализует нагрузку центробежной силы. Помогают уравновесить вес поршней и шатунов;
хвостовик коленчатого вала – задняя часть механизма, к которому прикреплён маховик. Он приводит в движение шестерни коробки передач.

плоский коленвал что это

Полная схема коленвала

В конструкции коленвал имеется кривошип коленвала. Это узел, в который входит 1 шатунная шейка и 2 щеки. Отмечу, что раньше кривошипы были в сборе. Сейчас применяют только цельные коленчатые валы.

Ось коленвала выглядит в форме коренной шейки. Шатунные шейки всегда попеременно смещаются в противоположную сторону друг от друга. Внутри элементов есть отверстия, через которые моторное масло передаётся на подшипники. Кривошип представлен в формате отдельного узла, включающего две щеки и шатунную шейку.

Раньше в машины устанавливали исключительно сборные конструкции кривошипа. Сейчас все двигатели оснащаются цельными элементами. Их производят из стали высокой прочности при помощи ковки. Далее они проходят тщательную обработку на токарных станках. Более дорогие разновидности производятся из чугуна с помощью литья.

Заднюю и переднюю часть коленчатого вала уплотняют сальниками, обеспечивающими защиту от протекания масла. Выпускающие части маховиков могут выходить за пределы блоков цилиндров.

сальник коленвала

Фото сальника в коленвале

Вращение всех деталей вала создают подшипники скольжения. Они представлены в форме тонких стальных пластов (по-другому их называют вкладыши) с тонким слоем смазки. Для профилактики осевого смещения используется упорный подшипник, который располагается на коренной крайней или средней шейке. Теперь вы назовёте составляющие коленчатого вала без труда.

устройство коленчатого вала

Подшипник коленвала HONDA

Отмечу, что для 4-цилиндровых моторов (применяют на большинстве серийных автомобилей) применяют плоский коленвал, когда щёки с шейками располагаются в одной плоскости. Это особенно заметно, когда смотришь на вал в «фас». Перейдём к описанию принципа работы коленвала.

Как работает коленчатый вал двигателя?

Несмотря на сложное строение, принцип работы устройства очень простой. Работа этого механизма схожа с работой педалей обычного велосипеда. Только в двигателях автомобилей применяется больше шатунов.

Поршни в моторе двигаются неравномерно. Когда одни поршни спускаются вниз, другие поднимаются вверх. Это увеличивает плавность хода и стабильность нагрузки. Коленвал как бы сдерживает движение поршней и заставляет их вернуться в прежнее положение, чтобы топливно-воздушная смесь смогла сжаться.

Вот как работает коленвал:

В камере внутреннего сгорания происходит процесс сгорания поступающего внутрь горючего с выделением газов. При расширении они оказывают давление на поршни,
Поршень выталкивается и производит поступательное действие.
Элементы передают механическую энергию за счёт сообщения с поршнями, соединёнными посредством втулки.
Шатун соединяется с шейкой коленвала и подшипником, потому каждое поступательное поршневое движение преобразуется во вращение вала.
После того как случается поворот на 180 градусов, шатунная шейка следует в обратном направлении и происходит возвратное движение поршня.
Циклы непрерывно повторяются.
Вращательная энергия заставляет колёса автомобиля двигаться.

Посмотрите хорошее и понятное видео про коленвал:

Неисправности и их решение

Из чего сделан коленвал? Для его изготовления применяют металлы и сплавы повышенной прочности. Казалось бы, риск поломки исключён или минимален, но это не совсем так. Со временем из-за постоянных экстремальных нагрузок появляется износ, и даже стальной элемент способен выйти из строя.

Деталь постоянно сталкивается с механическими нагрузками от поршневой группы, поступающее давление измеряется в нескольких тоннах. Добавляет нагрузку инерционные силы в элементах коленвала. Помимо этого, при работе двигателя внутреннего сгорания температура коленвала стремительно возрастает и достигает нескольких сотен градусов.

Если вовремя обслуживать автомобиль, то коленчатый вал может без поломок прослужить до 300 тыс. км пробега. Ну а если на станцию техобслуживания ездить редко, то могут возникнуть разные неисправности. Какие основные неисправности коленчатого вала и как их исправить?

Задиры шатунных шеек кривошипа

Износ шатунной шейки встречается довольно часто потому что именно в области данного узла образуется максимальная сила трения при наибольшем давлении. Под воздействием перечисленных условий, в местах приложения нагрузки образуются выработки, создающие препятствия для естественного и свободного хода подшипника. Коленвал может неравномерно прогреваться после пуска мотора и в результате деформироваться.

Внимание! Рассматривать такую проблему как незначительную – не следует, потому что повышается уровень вибрации внутри мотора. Сам механизм набирает температуру, происходит его стремительное разрушение по цепочке (расплавляются вкладыши) и в итоге может пострадать двигатель авто.

Убрать проблему поможет моторист, умеющий делать качественную шлифовку шатунных шеек. Процедура приведёт к существенному уменьшению их диаметра. Для получения одномерности всех кривошипов, манипуляцию выполняют на качественных токарных станках, поскольку точность требуется для размеров меньше, чем 1 мм. Экономить не следует, элемент следует доверять только профессионалу, а не обращаться к сомнительным мотористам.

шейки коленчатого вала

Задиры на шейке коленвала

После устранения основной проблемы диаметр технических зазоров детали заметно увеличится. После обработки на них стоит установить специальный вкладыш, призванный заполнить пустующее пространство.

Опытные автовладельцы знают – чтобы минимизировать вероятность появления проблемы, стоит постоянно контролировать уровень масла в баке и доливать его время от времени. Если смазки будет недостаточно, задиры появятся с большой вероятностью. Также мотористы рекомендуют смотреть на качество купленной смазки. Ездить на дешёвом или старом загустевшем масле – опасно, ремонт автомобиля потом может стоить гораздо дороже, чем стоимость важного расходника. Дополнительно может выйти из строя масляный насос.

Срез шпонки кривошипа

Что крутит коленвал и за что отвечает этот элемент, становится понятно при обнаружении этой проблемы. Именно шпонка механизма делает возможной передачу крутящего момента с вала на приводной шкив. Оба компонента имеют собственные пазы, в которых заключается специальный клин. При использовании материалов низкого качества в производстве, деталь обрезается. Это случается при заклинивании мотора. Ситуация – редкая.

Поломка коленвала

Когда пазы шкива и КМН целы, можно сменить шпонку. В старых двигателях, манипуляция не даст результатов из-за образования большого люфта при соединении. Примитивный коленчатый вал не сможет работать как надо, потому ремонтники чаще всего советуют сразу менять детали на новые.

Износ отверстий фланца

На хвостике коленчатого вала крепится фланец с несколькими отверстиями, предназначенными для присоединения маховика. Со временем именно они разбиваются. Такое состояние называют износом усталости.

назовите составляющие коленчатого вала

При работе элемента при больших нагрузках на металле образуются незаметные трещины, которые могут быть одиночными или групповыми. Последние чаще всего возникают в местах углубления детали.

Неисправность устраняется при рассверливании отверстий в результате установки болтов большего диаметра. Манипуляцию производят как с маховиками, так и с фланцами.

Течь из-под сальника

На коренных шейках вала есть два сальника. Они находятся с разных сторон. Основная цель элемента – предупредить протекание масла из-под подшипников. При попадании смазки на приводные ремни газораспределительного механизма их ресурс снижается, масло может разъесть резину. Это повышает расход горючего и масла, снижается управляемость автомобиля. А в итоге можно «попасть» на очень дорогой ремонт двигателя. Основные причины появления течи:

вибрации вала – происходит преждевременный износ внутренней части элемента из-за его неплотного прилегания к шейке;
длительное нахождение машины на улице зимой – сальник просто пересыхает, утрачивает собственную эластичность, дубеет от мороза;
плохое качество детали – бюджетный элемент всегда имеет пониженный рабочий ресурс;
попадание газов в картер, либо отсутствие вентиляции этой детали. Повышенное давление заставит протечь даже новенький сальник;
неточности при установке – монтаж не должен производиться набивным методом с использованием молотка, чтобы деталь работала полноценно, для её монтажа надо применять специальную оправку.

неисправность сальника коленвала

Текущий сальник коленвала

На что влияет сальник понятно. Это прокладка, являющаяся расходником. Чаще всего происходит одновременный износ обеих элементов. Если произошёл износ одного, все равно лучше менять весь комплект. Износ следует проверять после пробега в 100-200 тыс. км.

Неисправность датчика коленвала

Это важный элемент цепочки, размещаемый на самом двигателе, он обеспечивает синхронную работу инжектора и зажигания. При возникновении неисправности, пуск мотора будет невозможным.

устройство коленчатого вала

Электромагнитный датчик считывает много данных, которые передаются в бортовой компьютер, а он их регулирует. Главными данными являются впрыск горючего и зажигание. Пока импульс не поступит, бортовой компьютер не отдаст команду на выполнение.

Что указывает на проблемы с датчиком? Ухудшение запуска двигателя, у него нестабильная мощность, а также он может внезапно заглохнуть. На приборной панели горит надпись Check Engine.

Ремонт элемента невозможен, проблема устраняется только при помощи замены. Важно суметь подобрать правильную модель для установки на двигатель определённого типа, иначе мотор будет работать неправильно. При несоблюдении этого параметра, положение коленвала может не соответствовать действительности. ДВС не будет работать полноценно, это может привести к преждевременному износу отдельных элементов цепи.

Ответы на популярные вопросы

Определённые вопросы, связанные с элементом автомобиля, в том числе с коленвалом, владельцы задают чаще других. Чтобы не искать подобные сведения в разных источниках, вниманию читателя представлен блок с ответами.

Чем отличается поршень от коленвала

Поршень двигателя выглядит в форме детали цилиндрической формы. Он совершает вращательно-поступательные движения внутри цилиндра и служит для преобразования изменения показателей давления газа, жидкости и пара в механическую работу. Изначально элемент производится из высокопрочного чугуна, но потом технологию переработали и решили применять алюминий. Если понять, какую работу выполняет поршень, ясно, чем он отличается от коленчатого вала.

Этот конструктивный и функциональный элемент обеспечивает передачу механических усилий на шатун, контролирует герметизацию камеры внутреннего сгорания и способствует своевременному отводу избытка тепловой энергии. Слаженная работа поршней двигателя с коленчатым валом важна при эксплуатации машины в сложных условиях.

Сколько весит коленвал

Вес коленвалов зависит от модели двигателя. Представить среднюю цифру очень сложно, потому целесообразно назвать массу элементов взятых с отдельных моделей машин:

ВАЗ 2112 – 12 кг 780 г;
ВАЗ 2108 – 10 кг 980 г;
LADA Priora и Калина – 10 кг 920 г.

сколько весит коленвал

Вес коленвала Тойота Королла

Эта информация позволяет сделать вывод о том, что в среднем вес коленвала находится в диапазоне 10-14 кг. Масса элемента используемого на двигателях грузового авто выше, более 18 кг.

Зачем нужен коленвал для проверки блока цилиндров

Сборку элементов шатунно-поршневой группы специалист начинает с проверки блока цилиндров. Связано это с тем, что именно он является основой всего двигателя, на нём находятся ключевые элементы, детали и узлы. Идеальный по геометрическим правилам цилиндр будет изнашиваться с увеличенной скоростью. Для проверки целостности системы, цилиндр перпендикулярно прикрепляют к оси постелей коленчатого вала. После этого оценивают величину пропуска.

Чем прикручивается коленвал к блоку цилиндров?

Перед установкой коленвала в блок вкладыши и коренные шейки смазываются маслом, желательно тем, которое применяется в данном двигателе. Упорные полукольца ставятся так, чтобы почти не было люфта. Далее болты крепления крышек коренных подшипников слегка затягиваются с правого ряда цилиндров мотора, а затем с левого. Затем болты закручиваются с более высоким усилием.

В каких подшипниках вращается коленчатый вал

Важнейшей деталью в двигателе является коренной подшипник. Он представлен в форме небольшого полукольца средней жёсткости со специальным покрытием. При долгой эксплуатации элемент изнашивается. По сути – это подшипник скольжения, обеспечивающий возможность вращения самого коленвала, которое происходит при сгорании топливной массы внутри камеры.

Сколько коленвалов в двигателе

Коленвал у автомобиля всегда один. Взаимодействие с коробкой двигателя обеспечивается за счёт разных узлов сцепления. Они могут быть механическими и автоматическими.

Почему коленчатый вал называется коленчатым

Действительно, связь названия элемента с человеческой анатомией волнует многих. Но, наименование объяснить довольно легко. Слово произошло от «голенастый». Те самые голени выступают в качестве шатунов и плотно сидят на шарнирах. Так произошло название «коленчастый», а потом его упростили.

Как делается коленвал

Заготовки коленчатого вала получают за счёт применения метода свободной ковки, штамповки и отливки. Из-за сложности конфигурации, полученные заготовки на этом этапе лишь отдалённо напоминают окончательные формы. Далее при обработке удаляется большая часть металла. После ковки заготовки подвергают полноценной термической обработке. Она необходима для улучшения структуры металла, устраняет напряжение и упрощает его дальнейшую черновую обработку. Для обычных автомобилей деталь отливается из чугуна, для мощных и быстрых машин – из кованой стали, а в самых дорогих коленвал вытачивают из цельного куска стали.

Рекомендую посмотреть интересное видео, как в Германии изготавливают коленвалы:

Что одевается на коленвал

Для избежания течи масла при замене сальника мотористы пользуются ремонтными втулками. Это детали в форме гладких тонкостенных гильз, которые одеваются на коленвал и восстанавливает поверхность под сальник.

Коленчатый вал – важная деталь, обеспечивающая работу двигателя машины, без его правильного функционирования, движение невозможно. Конструкция вала разная, зависит от марки мотора. По сути, коленвал это стальной элемент, содержащий множество шатунных шеек, сообщающихся друг с другом при помощи коленной шейки.

Количество элементов конструкции определяется в зависимости от числа цилиндров двигателя в соответствии с их формой и размещением под капотом автомобиля. Шейки соединены между собой при помощи шатунов, обеспечивающих поступательно-вращательное движение для пуска мотора. Устройство может выйти из строя, в таких случаях необходима его регулировка.

И напоследок видео про двухтонный коленвал, который крутится одной рукой:

Шатуны и коленчатый вал.

Шатун соединяет поршень с коленчатым валом (рис. 3.5). Он состоит из верхней головки 5, стержня 6 двутаврового сечения и разъемной нижней головки 3, закрепляемой на шатунной шейке коленчатого вала. Шатун и его крышка 1 изготовлены из легированной или углеродистой стали. В верхнюю головку шатуна запрессованы одна или две втулки 4 из оловянистой бронзы, а в нижнюю вставлены тонкостенные стальные вкладыши 8, залитые слоем антифрикционного сплава.

Крышка 1 обрабатывается в сборе с шатуном, их нумеруют порядковым номером цилиндра. Ширина нижней головки такова, что позволяет вынимать поршень с шатуном вверх через цилиндр. Нижняя головка 3 шатуна и крышка 1 соединяются двумя болтами 7 или шпильками. Под головки болтов кладут специальные стопорные шайбы с усиками, а гайки имеют резьбу, несколько отличающуюся от резьбы на шпильках или болтах, в результате чего гайки самостопорятся, На двигателях старых конструкций они иногда шплинтовались.

Вкладыши двигателя изготовлены из стальной ленты, покрытой слоем свинцовистой бронзы и тонким слоем свинцовистого сплава. Вкладыши шатунных подшипников двигателя и ЗИЛ–130 выполнены из сталеалюминиевой ленты антифрикционный слой которой представляет собой алюминиевый сплав АМО–1–20.

От проворачивания в нижней головке шатуна вкладыши удерживаются выступами (усиками 2), которые входят в канавки, выфрезерованные в шатуне и его крышке.

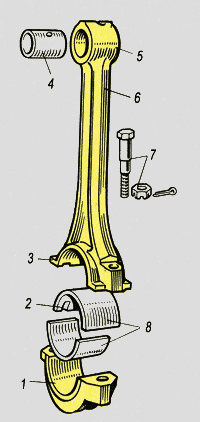

Рисунок 3.5. – Шатун:

1 – крышка нижней головки, 2 – усики, фиксирующие вкладыши от проворачивания, 3 – нижняя головка, 4 – втулка верхней головки, 5–верхняя головка, 6– стержень шатуна, 7 – болт с гайкой для крепления крышки нижней головки, 8 – вкладыши нижней головки.

Коленчатый вал воспринимает усилия, передаваемые от поршней шатунами, и преобразует их в крутящий момент. Он имеет коренные и шатунные шейки, щеки, соединяющие коренные и шатунные шейки, фланец для крепления маховика, носок, в котором имеется отверстие для установки храповика пусковой рукоятки. Шатунная шейка с щеками образует колено (или кривошип) вала. Расположение колен на валу обеспечивает равномерное чередование рабочих ходов.

Коленчатый вал штампуют из стали или отливают из магниевого чугуна. Стальные валы при одинаковых с литыми чугунными валами размерах шеек и щек имеют большую прочность, а к преимуществам литых валов следует отнести их меньшую стоимость, меньший расход металла при изготовлении, сокращение числа операций механической обработки, а также возможность придания оптимальных форм отдельным элементам кривошипа, например внутренним полостям шатунных и коренных шеек.

Литье позволяет выполнить все шейки вала полыми. Шейки стальных коленчатых валов закаливают токами высокой частоты. Все шейки коленчатых валов тщательно шлифуют и полируют. Переходы (галтели) от шеек к щекам выполняют плавными.

Количество шатунных шеек в двигателе, имеющем однорядное расположение цилиндров, равно числу цилиндров, а в V–образном двигателе – их в два раза меньше числа цилиндров, так как на каждую шатунную шейку устанавливают по два шатуна.

Количество коренных шеек четырехцилиндровых двигателей с рядным расположением цилиндров три или пять, в шестицилиндровых – четыре или семь, а V–образных восьмицилиндровых – пять.

Если шатунная шейка с двух сторон имеет коренную шейку, то такой коленчатый вал называют полноопорным. Полноопорный вал меньше прогибается и обеспечивает лучшие условия работы подшипников и больший срок их службы.

В современных автомобильных двигателях частота вращения коленчатого вала достигает 3ccc–4ccc мин –1 (грузовые автомобили) и 4500–6ccc мин –1 (легковые). Поэтому возникают большие силы инерции, действующие на шатунные шейки, щеки и нижние головки шатунов. Эти силы нагружают подшипники, вызывая их ускоренное изнашивание. Для разгрузки коренных подшипников от центробежных сил служат противовесы, расположенные на щеках против шатунных шеек коленчатого вала.

Коренные и шатунные шейки вала соединены наклонными каналами, просверленными в щеках и служащими для подвода масла от коренных к шатунным подшипникам. Шатунные шейки выполняют полыми или высверливают в них полости грязеуловители. В этих полостях под действием центробежных сил отлагаются тяжелые частицы и продукты изнашивания, содержащиеся в масле. Грязеуловители очищают при разборке двигателя, вывертывания пробки.

Рисунок 3.6. – Коленчатый вал V – образного 8–цилиндрового двигателя ЗИЛ–130:

1 – противовес, 2 – заглушка, 3 – полость, 4 – отверстие для крепления маховика, 5 – сверления для подачи масла к шейке.

Какая деталь соединяет коленчатый вал двигателя с поршнем

Кривошипно-шатунный механизм (далее сокращенно – КШМ) – механизм двигателя. Основным назначением КШМ является преобразование возвратно-поступательных движений поршня цилиндрической формы во вращательные движения коленчатого вала в двигателе внутреннего сгорания и, наоборот.

Устройство КШМ

Поршень

Поршень имеет вид цилиндра, изготовленного из сплавов алюминия. Основная функция этой детали заключается в превращении в механическую работу изменение давления газа, или наоборот, – нагнетание давления за счет возвратно-поступательного движения.

Поршень представляет собой сложенные воедино днище, головку и юбку, которые выполняют совершенно разные функции. Днище поршня плоской, вогнутой или выпуклой формы содержит в себе камеру сгорания. Головка имеет нарезанные канавки, где размещаются поршневые кольца (компрессионные и маслосъемные). Компрессионные кольца исключают прорыв газов в картер двигателя, а поршневые маслосъемные кольца способствуют удалению излишков масла на внутренних стенках цилиндра. В юбке расположены две бобышки, обеспечивающие размещение соединяющего поршень с шатуном поршневого пальца.

Шатун

Изготовленный штамповкой или кованый стальной (реже – титановый) шатун имеет шарнирные соединения. Основная роль шатуна состоит в передаче поршневого усилия к коленчатому валу. Конструкция шатуна предполагает наличие верхней и нижней головки, а также стержня с двутавровым сечением. В верхней головке и бобышках находится вращающийся (плавающий) поршневой палец, а нижняя головка – разборная, позволяя, тем самым, обеспечить тесное соединение с шейкой вала. Современная технология контролируемого раскалывания нижней головки позволяет обеспечить высокую точность соединения ее частей.

Коленчатый вал

Изготовленный из стали или чугуна высокой прочности коленчатый вал состоит из шатунных и коренных шеек, соединенных щеками и вращающихся в подшипниках скольжения. Щеки создают противовес шатунным шейкам. Основная функция коленчатого вала состоит в восприятии усилия от шатуна для преобразования его в крутящий момент. Внутри щек и шеек вала предусмотрены отверстия для подачи под давлением масла системой смазки двигателя.

Маховик

Маховик устанавливается на конце коленчатого вала. На сегодняшний день находят широкое применение двухмассовые маховики, имеющие вид двух, упруго соединенных между собой, дисков. Зубчатый венец маховика принимает непосредственное участие в запуске двигателя через стартер.

Блок и головка цилиндров

Блок цилиндров и головка блока цилиндров отливаются из чугуна (реже – сплавов алюминия). В блоке цилиндров предусмотрены рубашки охлаждения, постели для подшипников коленчатого и распределительного валов, а также точки крепления приборов и узлов. Сам цилиндр выполняет функцию направляющей для поршней. Головка блока цилиндра располагает в себе камеру сгорания, впускные-выпускные каналы, специальные резьбовые отверстия для свечей системы зажигания, втулки и запрессованные седла. Герметичность соединения блока цилиндров с головкой обеспечены прокладкой. Кроме того, головка цилиндра закрыта штампованной крышкой, а между ними, как правило, устанавливается прокладка из маслостойкой резины.В целом, поршень, гильза цилиндров и шатун формируют цилиндр или цилиндропоршневую группу кривошипно-шатунного механизма. Современные двигатели могут иметь до 16 и более цилиндров.

Так ты будешь получать больше интересной и полезной информации.

Автомобиль от А до Я: устройство двигателя внутреннего сгорания

Новая рубрика, готовьтесь! Будет много познавательного текста с картинками.

Двигатель внутреннего сгорания (ДВС) является сердцем автомобиля. Главная особенность этих двигателей заключается в том, что воспламенение топлива происходит внутри камеры сгорания (КС), а не в сторонних внешних агрегатах.

В процессе работы тепловая энергия, выделяемая, вследствие, сгорания топлива, преобразуется в механическую.

— легкие жидкие (газ, бензин)

— тяжелые жидкие (дизельное топливо)

Бывают двух типов: бензиновые карбюраторные и бензиновые инжекторные.

В первом случае смесеобразование (смешивания топлива с воздухом) происходит в карбюраторе или во впускном коллекторе с помощью форсунок. Далее, смесь попадает в цилиндр, сжимается и поджигается искрой от свечи.

Во втором же случае, топливо впрыскивается во впускной коллектор или в цилиндр с помощью инжекторов (распыляющие форсунки).

Специальное дизельное топливо (ДТ) подается в определенный момент (не доходя до мертвых точек) в цилиндр под высоким давлением с помощью форсунки.

Движение поршня сжимает смесь еще сильнее, топливо нагревается, с последующим воспламенением горючей смеси (за счет высокого давления).

Такие двигатели характеризуются малыми оборотами и высоким крутящим моментом.

В качестве топлива, двигатель использует углеводороды. В основ, такие двигатели работают на пропане, но встречаются и другой газ в качестве топлива.

Главное отличие от других двигателей — высокая степень сжатия. Такие двигатели меньше изнашиваются благодаря тому, что топливо уже подается в газообразном состоянии. Также, экономичность газовых двигателей на лицо — газ дешевле бензина.

Стоит отметить и экологичность — отсутствует дымность двигателя.

— от искры (бензиновые)

— от сжатия (дизельные)

Наиболее распространенная компоновка, цилиндры расположены в один ряд перпендикулярно коленчатому валу. Такие двигатели просты в конструкции, но при большом количестве цилиндров — увеличивается размер двигателя в длину.

Для уменьшения длины агрегата, цилиндры располагают под углом от 60 до 120 градусов, при этом, продольные оси цилиндров совпадают с продольной осью коленчатого вала.

Двигатель получается довольно небольших размеров в продольном отношении (короткий).

Из минусов: довольно большая ширина двигатели и раздельные головки блока, что приводит к увеличению себестоимости при изготовлении.

Горизонтально-оппозитный двигатель имеет меньшие габариты по высоте, что позволит снизить центр тяжести всего автомобиля. Из плюсов можно выделить: компактность, симметричность компоновки.

За счет 6-ти цилиндров, расположенных под углом 150 градусов, образуется весьма компактный (узкий и короткий) двигатель. А также, этот двигатель имеет всего одну головку блока.

В этих двигателях соединены два ряда цилиндров в VR-исполнении.

Угол расположения цилиндров равен — 150 градусам, а сами ряды — под углом 720 градусов.

Штатный автомобильный двигатель состоит из 2-х механизмов и 5-ти систем.

кривошипно-шатунный механизм;
газораспределительный механизм.

охлаждение
смазка
питание
зажигание
выпуска отработавших газов

Рассмотрим механизмы двигателя подробнее.

Данный механизм предназначен для преобразования возвратно-поступательного движения поршня в цилиндре во вращательное движение коленчатого вала двигателя.

В свою очередь, кривошипно-шатунный механизм состоит из:

1) блока цилиндров с картером;

2) головки блока цилиндра;

3) поддона картера двигателя;

6) коленчатого вала;

Представляет собой цельноотлитую деталь, объединяющей цилиндры двигателя. На нем располагаются опорные поверхности для установки коленчатого вала, а к верхней части, как правило, крепится головка блока цилиндров.

Цилиндры в блоке делаются либо отлитыми заедино с блоком, либо представляют собой отдельные сменные втулки.

Также, блок отрабатывает еще, не менее важную, функцию — по отверстия в блоке под давлением подается масло для смазки.

Внутренние стенки цилиндров служат направляющими для поршней во время их перемещения.

Непосредственно в головке цилиндров располагается камера сгорания, свечи, клапаны, также в ней, на подшипниках, вращается распределительный вал с кулачками. Присутствуют отверстия, как и в блоке цилиндров, для смазывающих веществ.

Головка крепится к блоку цилиндра, образуя основной агрегат двигателя.

Картер отливается вместе с блоком цилиндров. Его прямое назначение — резервуар для масла. В нижней части присутствует пробка для того, чтобы была возможность слить старое масло при его замене. Поддон крепится к картеру болтами, а во избежания утечки масла — ставится прокладка.

Цилиндрическая деталь, которая совершает возвратно поступательное движение внутри цилиндра.

Поршень состоит из: днища, уплотняющей части, направляющей части (юбка).

Форма днища зависит от возложенных на поршень задач. Вогнутое днище позволяет создать более рациональную камеру сгорания. Выгнутое — делает поршень прочнее, но уменьшается рациональность камеры сгорания.

Днище с уплотняющей частью образуют головку поршня. В уплотняющей части располагаются маслосъемные и компрессионные кольца.

Юбка поршня служит для направления движения в цилиндре.

Именно шатун соединяет поршень (с помощью поршневого «пальца») с коленчатым валом (с помощью шатунной шейки коленчатого вала). Предназначен для передачи возвратно поступательного движения.

Для того, чтобы снизить износ шатунных шеек коленчатого вала, между ними и шатунами помещаются антифрикционные вкладыши.

Деталь сложной формы, имеющая шейки для крепления шатунов, от которых воспринимает усилия и преобразует их в крутящий момент.

Коленчатый вал имеет сложную форму и выполняется из сталей или чугунов.

Маховик — зубчатое колесо, предназначенное для: запуска двигателя, соединения двигателя с трансмиссией, передачи крутящего момента с двигателя на коробку передач и стабилизирует работу коленчатого вала.

— впускных и выпускных клапанов.

Как правило (в современных автомобилях) расположен в верхней части головки цилиндров.

Неотъемлемой частью распредвала являются его кулачки. Их ровно столько, сколько впускных и выпускных клапанов. Эти кулачки надавливая на рычаг толкателя клапана, открывают его, а «сбегая» с рычага, клапан закрывается от действия возвратной пружины.

Клапан состоит из плоской шляпки (головки) и стержня. Причем, диаметр головки впускного клапана делают несколько больше, чем диаметр головки выпускного клапана (это делается для лучшего наполнения топливом цилиндров).

Верхняя мертвая точка – крайнее верхнее положение поршня в цилиндре.

Нижняя мертвая точка – крайнее нижнее положение поршня в цилиндре.

Ход поршня – расстояние, которое поршень проходит от одной мертвой точки до другой.

Камера сгорания – пространство между головкой блока цилиндров и поршнем при его нахождении в верхней мертвой точке.

Рабочий объем цилиндра – пространство, освобождаемое поршнем при его перемещении из верхней мертвой точки в нижнюю мертвую точку.

Рабочий объем двигателя – сумма рабочих объемов всех цилиндров двигателя. Выражается в литрах, поэтому часто называется литражом двигателя.

Полный объем цилиндра – сумма объема камеры сгорания и рабочего объема цилиндра.

Степень сжатия – показывает во сколько раз полный объем цилиндра больше объема камеры сгорания.

Компрессия – давление в цилиндре в конце такта сжатия.

Такт – процесс (часть рабочего цикла), который происходит в цилиндре за один ход поршня.

Тест «Кривошипно-шатунный механизм»

Содержимое публикации

Бюджетное профессиональное образовательное учреждение

«Седельниковский агропромышленный техникум»

МДК.01.02 «Устройство, техническое обслуживание и ремонт автомобилей»

ПМ. 01 Техническое обслуживание и ремонт автотранспорта

по профессии 23.01.03 Автомеханик

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2017

Целью настоящих тестов является закрепление студентами знаний, полученных при изучении теоретического материала по теме «Кривошипно-шатунный механизм», входящей в состав МДК 01.02 «Устройство, техническое обслуживание и ремонт автомобильного транспорта» профессии 23.01.03 «Автомеханик».
Тесты составлены в соответствии с требованиями программы профессионального модуля ПМ.01 «Техническое обслуживание и ремонт автомобильного транспорта», по профессии 23.01.03 «Автомеханик», 1 курс.

1.Какие детали КШМ относятся к неподвижной группе?

а) блок цилиндров, картер, крышка блок-картера, маховик

б) блок цилиндров, картер, крышка блок-картера, коленчатый вал, гильза цилиндров

в ) блок цилиндров, картер, крышка блок картера, гильза цилиндров, прокладка блок-картера

2.Из каких материалов изготавливают блок-картер современного двигателя?

а) из легированной стали

б) из бронзы или латуни

в) из чугуна или алюминиевых сплавов

3.Чем закрывается блок-картер двигателя сверху и снизу?

а) сверху и снизу специальными кожухами

б) сверху крышкой цилиндров, снизу кожухом маховика

в) сверху крышкой цилиндров, снизу поддоном картера

4.Как закрывается блок цилиндров на двигателе КамАЗ-740 сверху?

а) двумя головками из чугуна

б ) каждый цилиндр отдельной головкой из алюминиевого сплава

в) двумя головками из алюминиевого сплава

г) одной головкой из алюминиевого сплава

5.Какие детали КШМ относятся к подвижной группе?

а) коленчатый вал, маховик, поршень, поршневые кольца, шатун, коренные подшипники

б ) коленчатый вал, маховик, поршень, поршневые кольца, шатун, шатунные подшипники

в) коленчатый вал, маховик, поршень, поршневые кольца, шатун, поддон картера.

6.Что является направляющей для поршня при его перемещениях в двигателе?

б ) гильза цилиндра

в) коленчатый вал

7.Что называют зеркалом цилиндра?

а) установочные пояски гильзы

б) внутреннюю поверхность гильзы цилиндров

в) наружную поверхность гильзы цилиндров.

г) специальное устройство на торце гильзы

8.Что означает выражение: «На двигателе установлены мокрые гильзы?»

а) гильза, внутренняя поверхность которой смазывается маслом б) гильза, наружная поверхность которой омывается охлаждающей жидкостью

в) гильза, которая охлаждается воздухом

9.Что такое камера сгорания?

а ) объем между днищем поршня и головкой цилиндра, когда поршень находится в ВМТ

б) весь объем расположенный под поршнем

в) объем, в котором происходят рабочие процессы двигателя.

10.Сколько головок цилиндров имеет двигатель ЗиЛ-508?

11.Как затягивают болты или шпильки крепления головок цилиндров?

а) в такой последовательности как работает двигатель с применением удлинителя ключа

б) затяжку проводят, прилагая к ключу как можно большее усилие

в ) затяжку проводят равномерно в определенной последовательности в 2-3 приема, с определенным усилием

12.Почему головку поршня выполняют меньшего диаметра, чем юбку?

а) для удобства установки компрессионных и маслосъемных колец б) для равномерного распределения давления газов на поршень

в) для предотвращения заклинивания поршня при нагреве его во время работы

13.Из какого материала изготавливают поршни?

а) из бронзового сплава

б) из алюминиевого сплава

14.Каким способом фиксируется поршневой палец в поршне?

а ) стопорными кольцами

б) стопорными штифтами

в) установочными болтами

15.По назначению поршневые кольца делятся на:

а) уплотнительные и маслосъемные

б) компрессионные и уплотнительные

в) к омпрессионные и маслосъемные.

г) уплотнительные и стопорные

16.Какое компрессионное кольцо работает в самых тяжелых условиях?

17. Какая деталь соединяет коленчатый вал двигателя с поршнем?

А поршневой палец

в) шатунный подшипник.

18. Сколько шатунов крепится на 1 шатунной шейке коленчатого вала 8-ми цилиндрового V -образного двигателя?

19. Рядный четырехцилиндровый двигатель имеет коленчатый вал на котором

а) 4коренных и 4шатунных шеек

б ) 5коренных и 4шатунных шеек

в) 4коренных и 5шатунных шеек

г) 5коренных и 5шатунных шеек.

20. Для чего предназначена нижняя головка шатуна с крышкой?

а) для соединения шатуна с поршнем

б) для соединения шатуна с коленчатым валом

в) для соединения шатуна с поршневым пальцем.

Критерии оценок тестирования:

Оценка «отлично» 18-20 правильных ответов из 20 предложенных вопросов;

Оценка «хорошо» 14-17 правильных ответов из 20 предложенных вопросов;

Оценка «удовлетворительно» 10-13 правильных ответов из 20 предложенных вопросов;

Оценка неудовлетворительно» 0-9 правильных ответов из 20 предложенных вопросов.

Кузнецов А.С. Техническое обслуживание и ремонт автомобилей: в 2 ч. – учебник для нач. проф. образования / А.С. Кузнецов. — М.: Издательский центр «Академия», 2012.

Кузнецов А.С. Слесарь по ремонту автомобилей (моторист): учеб. пособие для нач. проф. образования / А.С. Кузнецов. – 8-е изд., стер. – М.: Издательский центр «Академия», 2013.

Автомеханик / сост. А.А. Ханников. – 2-е изд. – Минск: Современная школа, 2010.

Виноградов В.М. Техническое обслуживание и ремонт автомобилей: Основные и вспомогательные технологические процессы: Лабораторный практикум: учеб. пособие для студ. учреждений сред. проф. образования / В.М. Виноградов, О.В. Храмцова. – 3-е изд., стер. – М.: Издательский центр «Академия», 2012.

Петросов В.В. Ремонт автомобилей и двигателей: Учебник для студ. Учреждений сред. Проф. Образования / В.В. Петросов. – М.: Издательский центр «Академия», 2005.

Карагодин В.И. Ремонт автомобилей и двигателей: Учебник для студ. Учреждений сред. Проф. Образования / В.И. Карагодин, Н.Н. Митрохин. – 3-е изд., стер. – М.: Издательский центр «Академия», 2005.

Коробейчик А.В. к-68 Ремонт автомобилей / Серия «Библиотека автомобилиста». Ростов н/Д: «Феникс», 2004.

Коробейчик А.В. К-66 Ремонт автомобилей. Практический курс / Серия «Библиотека автомобилиста». – Ростов н/Д: «Феникс», 2004.

Чумаченко Ю.Т., Рассанов Б.Б. Автомобильный практикум: Учебное пособие к выполнению лабораторно-практических работ. Изд. 2-е, доп. – Ростов н/Д: Феникс, 2003.

Слон Ю.М. С-48 Автомеханик / Серия «Учебники, учебные пособия». – Ростов н/Д: «Феникс», 2003.

Жолобов Л.А., Конаков А.М. Ж-79 Устройство и техническое обслуживание автомобилей категорий «В» и «С» на примере ВАЗ-2110, ЗИЛ-5301 «Бычок». Серия «Библиотека автомобилиста». – Ростов-на-Дону: «Феникс», 2002.

Тест №1 «Кривошипно-шатунный механизм»

Бюджетное профессиональное образовательное учреждение

«Седельниковский агропромышленный техникум»

«Кривошипно-шатунный механизм»

МДК.01.02 «Устройство, техническое обслуживание и ремонт автомобилей»

ПМ. 01 Техническое обслуживание и ремонт автотранспорта

по профессии 23.01.03 Автомеханик

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2017

«Кривошипно-шатунный механизм»

1. Какие детали КШМ относятся к неподвижной группе?

а) блок цилиндров, картер, крышка блок-картера, маховик

б) блок цилиндров, картер, крышка блок-картера, коленчатый вал, гильза цилиндров

в) блок цилиндров, картер, крышка блок картера, гильза цилиндров, прокладка блок-картера

2. Из каких материалов изготавливают блок-картер современного двигателя?

а) из легированной стали

б) из бронзы или латуни

в) из чугуна или алюминиевых сплавов

3. Чем закрывается блок-картер двигателя сверху и снизу?

а) сверху и снизу специальными кожухами

б) сверху крышкой цилиндров, снизу кожухом маховика

в) сверху крышкой цилиндров, снизу поддоном картера

4. Как закрывается блок цилиндров на двигателе КамАЗ-740 сверху?

а) двумя головками из чугуна

б) каждый цилиндр отдельной головкой из алюминиевого сплава

в) двумя головками из алюминиевого сплава

г) одной головкой из алюминиевого сплава

5. Какие детали КШМ относятся к подвижной группе?

а) коленчатый вал, маховик, поршень, поршневые кольца, шатун, коренные подшипники

б) коленчатый вал, маховик, поршень, поршневые кольца, шатун, шатунные подшипники

в) коленчатый вал, маховик, поршень, поршневые кольца, шатун, поддон картера.

6. Что является направляющей для поршня при его перемещениях в двигателе?

б) гильза цилиндра

в) коленчатый вал

7. Что называют зеркалом цилиндра?

а) установочные пояски гильзы

б) внутреннюю поверхность гильзы цилиндров

в) наружную поверхность гильзы цилиндров.

г) специальное устройство на торце гильзы

8. Что означает выражение: «На двигателе установлены мокрые гильзы?»

в) гильза, которая охлаждается воздухом

9. Что такое камера сгорания?

а) объем между днищем поршня и головкой цилиндра, когда поршень находится в ВМТ

б) весь объем расположенный под поршнем

в) объем, в котором происходят рабочие процессы двигателя.

10. Сколько головок цилиндров имеет двигатель ЗиЛ-508?

11. Как затягивают болты или шпильки крепления головок цилиндров?

а) в такой последовательности как работает двигатель с применением удлинителя ключа

б) затяжку проводят, прилагая к ключу как можно большее усилие

в) затяжку проводят равномерно в определенной последовательности в 2-3 приема, с определенным усилием

12. Почему головку поршня выполняют меньшего диаметра, чем юбку?

в) для предотвращения заклинивания поршня при нагреве его во время работы

13. Из какого материала изготавливают поршни?

а) из бронзового сплава

б) из алюминиевого сплава

14. Каким способом фиксируется поршневой палец в поршне?

а) стопорными кольцами

б) стопорными штифтами

в) установочными болтами

15. По назначению поршневые кольца делятся на:

а) уплотнительные и маслосъемные

б) компрессионные и уплотнительные

в) компрессионные и маслосъемные.

г) уплотнительные и стопорные

16. Какое компрессионное кольцо работает в самых тяжелых условиях?

17. Какая деталь соединяет коленчатый вал двигателя с поршнем?

А поршневой палец

в) шатунный подшипник.

18. Сколько шатунов крепится на 1 шатунной шейке коленчатого вала 8-ми цилиндрового V-образного двигателя?

19. Рядный четырехцилиндровый двигатель имеет коленчатый вал на котором

а) 4коренных и 4шатунных шеек

б) 5коренных и 4шатунных шеек

в) 4коренных и 5шатунных шеек

г) 5коренных и 5шатунных шеек.

20. Для чего предназначена нижняя головка шатуна с крышкой?

а) для соединения шатуна с поршнем

б) для соединения шатуна с коленчатым валом

в) для соединения шатуна с поршневым пальцем.

Критерии оценок тестирования:

Оценка «отлично» 18-20 правильных ответов из 20 предложенных вопросов;

Оценка «хорошо» 14-17 правильных ответов из 20 предложенных вопросов;

Оценка «удовлетворительно» 10-13 правильных ответов из 20 предложенных вопросов;

https://amdy.su/wp-admin/options-general.php?page=ad-inserter.php#tab-8

Оценка неудовлетворительно» 0-9 правильных ответов из 20 предложенных вопросов.

Список литературы

Автомеханик / сост. А.А. Ханников. – 2-е изд. – Минск: Современная школа, 2010.

Коробейчик А.В. к-68 Ремонт автомобилей / Серия «Библиотека автомобилиста». Ростов н/Д: «Феникс», 2004.

Слон Ю.М. С-48 Автомеханик / Серия «Учебники, учебные пособия». – Ростов н/Д: «Феникс», 2003.

Контроль знаний: тест «Кривошипно-шатунный механизм»

Бюджетное профессиональное образовательное учреждение

«Седельниковский агропромышленный техникум»

«Кривошипно-шатунный механизм»

МДК.01.02 «Устройство, техническое обслуживание и ремонт автомобилей»

ПМ. 01 Техническое обслуживание и ремонт автотранспорта

по профессии 23.01.03 Автомеханик

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2017

«Кривошипно-шатунный механизм»

1. Какие детали КШМ относятся к неподвижной группе?

а) блок цилиндров, картер, крышка блок-картера, маховик

б) блок цилиндров, картер, крышка блок-картера, коленчатый вал, гильза цилиндров

в) блок цилиндров, картер, крышка блок картера, гильза цилиндров, прокладка блок-картера

2. Из каких материалов изготавливают блок-картер современного двигателя?

а) из легированной стали

б) из бронзы или латуни

в) из чугуна или алюминиевых сплавов

3. Чем закрывается блок-картер двигателя сверху и снизу?

а) сверху и снизу специальными кожухами

б) сверху крышкой цилиндров, снизу кожухом маховика

в) сверху крышкой цилиндров, снизу поддоном картера

4. Как закрывается блок цилиндров на двигателе КамАЗ-740 сверху?

а) двумя головками из чугуна

б) каждый цилиндр отдельной головкой из алюминиевого сплава

в) двумя головками из алюминиевого сплава

г) одной головкой из алюминиевого сплава

5. Какие детали КШМ относятся к подвижной группе?

а) коленчатый вал, маховик, поршень, поршневые кольца, шатун, коренные подшипники

б) коленчатый вал, маховик, поршень, поршневые кольца, шатун, шатунные подшипники

в) коленчатый вал, маховик, поршень, поршневые кольца, шатун, поддон картера.

6. Что является направляющей для поршня при его перемещениях в двигателе?

б) гильза цилиндра

в) коленчатый вал

7. Что называют зеркалом цилиндра?

а) установочные пояски гильзы

б) внутреннюю поверхность гильзы цилиндров

в) наружную поверхность гильзы цилиндров.

г) специальное устройство на торце гильзы

8. Что означает выражение: «На двигателе установлены мокрые гильзы?»

в) гильза, которая охлаждается воздухом

9. Что такое камера сгорания?

а) объем между днищем поршня и головкой цилиндра, когда поршень находится в ВМТ

б) весь объем расположенный под поршнем

в) объем, в котором происходят рабочие процессы двигателя.

10. Сколько головок цилиндров имеет двигатель ЗиЛ-508?

11. Как затягивают болты или шпильки крепления головок цилиндров?

а) в такой последовательности как работает двигатель с применением удлинителя ключа

б) затяжку проводят, прилагая к ключу как можно большее усилие

в) затяжку проводят равномерно в определенной последовательности в 2-3 приема, с определенным усилием

12. Почему головку поршня выполняют меньшего диаметра, чем юбку?

в) для предотвращения заклинивания поршня при нагреве его во время работы

13. Из какого материала изготавливают поршни?

а) из бронзового сплава

б) из алюминиевого сплава

14. Каким способом фиксируется поршневой палец в поршне?

а) стопорными кольцами

б) стопорными штифтами

в) установочными болтами

15. По назначению поршневые кольца делятся на:

а) уплотнительные и маслосъемные

б) компрессионные и уплотнительные

в) компрессионные и маслосъемные.

г) уплотнительные и стопорные

16. Какое компрессионное кольцо работает в самых тяжелых условиях?

17. Какая деталь соединяет коленчатый вал двигателя с поршнем?

А поршневой палец

в) шатунный подшипник.

18. Сколько шатунов крепится на 1 шатунной шейке коленчатого вала 8-ми цилиндрового V-образного двигателя?

19. Рядный четырехцилиндровый двигатель имеет коленчатый вал на котором

а) 4коренных и 4шатунных шеек

б) 5коренных и 4шатунных шеек

в) 4коренных и 5шатунных шеек

г) 5коренных и 5шатунных шеек.

20. Для чего предназначена нижняя головка шатуна с крышкой?

а) для соединения шатуна с поршнем

в) для соединения шатуна с поршневым пальцем.

Список литературы

Автомеханик / сост. А.А. Ханников. – 2-е изд. – Минск: Современная школа, 2010.

Коробейчик А.В. к-68 Ремонт автомобилей / Серия «Библиотека автомобилиста». Ростов н/Д: «Феникс», 2004.

Слон Ю.М. С-48 Автомеханик / Серия «Учебники, учебные пособия». – Ростов н/Д: «Феникс», 2003.

Как работает и устроен кривошипно-шатунный механизм двигателя

Устройство механизма

Классический кривошипно-шатунный механизм был известен ещё в Древнем Риме. Использовался похожий принцип в Римской пилораме, только там вращение, под воздействием течения реки, водяного колеса превращалось в возвратно-поступательное движение пилы.
В паровых машинах также использовался КШМ, похожий на использующийся сейчас в автомобильных двигателях внутреннего сгорания (ДВС). Только в нём поршень был соединён с шатуном через шток и цилиндр низкого давления. Схожая конструкция используется иногда в ДВС и по сей день.

В так называемых крейцкопфных двигателях поршень жёстко соединён с крейцкопфом – деталью, движущейся по неподвижным направляющим в одном измерении, как и поршень, через шток, а далее по привычной схеме – шатун с коленвалом. Это позволяет увеличить рабочий ход поршня, а иногда делает цилиндр двусторонним, в таких конструкциях добавлена ещё одна камера сгорания. Такой тип КШМ применяется чаще всего в судовых дизелях и другой крупной технике.

Возможно, вас также заинтересует статья нашего специалиста, в которой он рассказывает подробно о шлифовке коленвала.

Также прочитайте интересную статью нашего эксперта, в которой подробно описан роторно-поршневой двигатель Ванкеля.

Дополнительно советуем прочитать статью нашего специалиста, посвящённую подробному описанию двигателя Ибадуллаева.

Кривошипно-шатунный механизм состоит из двух основных групп деталей – подвижных и неподвижных.

К подвижным частям КШМ относятся следующие детали: поршни, которые вместе с кольцами и пальцами объединены в поршневую группу, шатуны, коленчатый вал (в просторечном сокращении — коленвал), подшипники коленвала и маховик.
Неподвижные – это картер, объединённый с блоком цилиндров, гильзы цилиндров, головка блока цилиндров. Также к ним относятся поддон (нижний картер), полукольца коленвала, картер маховика и сцепления, а также кронштейны и детали крепежа.

Иногда выделяют и цилиндропоршневую группу, в которую входит поршневая и гильза цилиндра.

Блок цилиндров

Блок цилиндров сейчас неотделим от картера блока. Так, кстати, было не всегда – на старых двигателях (у «Запорожца», например) они могли быть изготовлены раздельно. Именно картер вместе с блоком цилиндров – основной узел конструкции двигателя автомобиля.

Внутри блока и происходит вся полезная работа двигателя. К блоку цилиндров крепятся внизу — нижний картер (поддон), сверху — головка блока, сзади — картер маховика, топливная, выпускная системы и другие детали двигателя. Сам блок прикреплён к шасси автомобиля через специальные «подушки».

Материал, из которого изготовлена эта важная часть двигателя – чаще всего либо алюминий, либо чугун. На спортивных автомобилях могут применяться и композитные материалы. В блок запрессованы съёмные гильзы, которые облегчают ход поршней и ремонтопригодность блока – то есть его расточку под «ремонтные» поршни и кольца. Гильзы делают из чугуна, стали или композитных сплавов. Существует два вида гильз:

«сухие» — когда внешняя поверхность гильз не омывается охлаждающей жидкостью;
«мокрые» — когда гильзу снаружи охлаждает поток жидкости.

Каждый вариант имеет свои достоинства и недостатки.

Поршни

Поршень – это металлическая деталь, которая имеет форму стакана, и в некоторых автопредприятиях водители и автослесари со стажем старые поршни, очищенные от нагара, в качестве стаканов и использовали. Однако основное его предназначение, естественно, не в этом, а для того, чтобы преобразовывать потенциальную энергию давления и термическую энергию температуры газов в кинетическую энергию вращения коленчатого вала в момент рабочего хода.

Во время тактов впуска он служит в качестве насоса, затягивающего воздух или горючую смесь, в ходе такта сжатия сжимает её, а в ходе такта выпуска — помогает удалению отработанных газов. Во время рабочего хода (точнее, чуть раньше) смесь воспламеняется (или форсунка впрыскивает топливо на дизельных двигателях), и горящие газы давят на поршень, заставляя его выполнять работу по преобразованию термической энергии в кинетическую.

Поршень современного автомобильного двигателя выполнен чаще всего из сплавов на основе алюминия. Они обеспечивают хороший отвод лишнего тепла, к тому же довольно лёгкие.

Составные части поршня автомобильного двигателя – это днище, уплотняющяя часть и юбка. Поршень соединяется с шатуном при помощи находящегося в юбке пальца. Для обеспечения плотности соединения поршня со стенкой цилиндра применяются поршневые кольца.

Поршневые кольца

Это плоские незамкнутые (с разъёмом в несколько десятых долей миллиметра) стальные или чугунные кольца, надеваемые в специальные канавки на уплотнительную часть поршня. Они служат для нескольких целей:

Уплотнение. Качественные, неизношенные кольца повышают компрессию (давление в цилиндре).
Теплопередача. Компрессионные кольца передают лишнее тепло гильзе цилиндра, предотвращая перегрев двигателя.
Не пропускают моторное масло из картера в камеру сгорания, но оставляют на стенках гильзы небольшой слой масла для смазки цилиндра. Самое нижнее кольцо называется маслосъёмным. Его конструкция специально разработана под эту задачу.

Поршневые пальцы

Поршневой палец нужен для того, чтобы связать поршень с шатуном. Он находится во внутренней части юбки поршня и представляет собой металлический цилиндр, отдалённо похожий на палец (отсюда и название). Шатун не крепится жёстко на пальце, ведь надо обеспечивать максимально ровную передачу крутящего момента от поршня к шатуну и далее. Выполнены пальцы обычно из легированной стали.

Пальцы делятся на фиксированные и плавающие. Фиксированный жёстко прикреплён к юбке поршня, и двигается на нём только шатун, а плавающий палец как в поршневой юбке, и на шатуне может крутиться. Сейчас в конструкциях автомоторов преобладают плавающие пальцы, обеспечивающие более полную и плавную передачу крутящего момента и снижающие нагрузку на детали КШМ.

Шатун

Для того, чтоб передать крутящий момент с поршня на коленвал, служит шатун, соединяющий две этих важных детали. Для того, чтобы ремонт шатуна не вызывал особых трудностей, в нём применяются специальные вкладыши, фактически разборный подшипник скольжения, хотя в некоторых двигателях с малой скоростью вращения коленвала по-прежнему применяются баббитовые вкладки, а в быстроходных моторах в обеих головках шатуна (как нижней, так и верхней) установлены подшипники качения. По форме шатун похож на рычаг или гаечный ключ с двутавровым сечением. Его верхняя, обычно неразъёмная головка соединяет его с пальцем поршня, а нижняя, разъёмная соединяет шатун с коленчатым валом. Делают шатуны чаще всего из легированной, иногда из углеродистой стали.

Коленчатый вал

Коленчатый вал, или сокращённо коленвал – одна из важнейших деталей мотора, впрочем, лишних деталей не бывает. Он имеет форму вала с «искривлениями» в сторону, к которой через оси прикреплены шатуны двигателя. Он состоит из следующих деталей:

Шейки. Они нужны для того, чтобы закрепить коленвал на картере и шатуны на нём. Подразделяются на коренные и шатунные. На коренных крепится к картеру сам коленчатый вал, на шатунных шейках к коленвалу крепятся шатуны (

Попадание охлаждающей жидкости в масло

Уровень жидкости в расширительном бачке постоянно понижается, а уровень масла повышается. Масло изменяет цвет от серого до молочно-белого.

Причины неисправности — раковины, пористость или трещины в стенках охлаждающей рубашки блока цилиндров. Для проверки этого дефекта необходимо разобрать двигатель и проверить герметичность охлаждающей рубашки блока цилиндров в ванне с водой, подводя в рубашку сжатый воздух под давлением 2. 3 кгс/см 2 .

Если травление воздуха не наблюдается, то необходимо проверить герметичность головки цилиндров (см. главу «Основные неисправности механизма газораспределения»).

В процессе эксплуатации автомобиля нормальная работа кривошипно-шатунного механизма может быть нарушена в результате появления некоторых неисправностей. Основные из них: износ коренных и шатунных подшипников коленчатого вала, шеек вала, поршневых пальцев, отверстий в бобышках поршней или бронзовых втулок в верхних головках шатунов, поршней и гильз цилиндров, уменьшение компрессии в цилиндрах.

Признаками износа коренных и шатунных подшипников коленчатого вала, шеек вала являются глухие стуки, которые прослушиваются при переходе на большую частоту вращения. Причинами этой неисправности могут быть: ослабление крепления крышек подшипников, применение масла несоответствующего сорта, ослабление крепления маховика на валу.

Коренные и шатунные подшипники следует подтянуть или заменить вкладыши, болты крепления маховика затянуть и зашплинтовать, заменить масло.

Принцип работы кривошипно-шатунного механизма

Во время основного такта работы автомобильного двигателя – рабочего хода (расширения), горящие газы давят на поршень, а тот двигается вниз — от верхней мёртвой точки к нижней, тем самым передавая энергию посредством пальца и шатуна на коленчатый вал. Шатун может ограниченно поворачиваться и вокруг оси пальца поршня, и вокруг шатунной шейки коленвала, и таким образом поступательное движение поршня превращается во вращательное.

Стоит заметить, что при остальных тактах коленчатый вал через шатун, наоборот, сообщает возвратно-поступательное движение поршню. Где он его берёт? Из «рабочих» цилиндров, энергии коленвала и маховика, а при запуске – стартера.

1Отечественные автомобили

Техническое обслуживание и устранение простейших неисправностей механизмов двигателя

Устранение простейших неисправностей системы охлаждения и смазочной системы

Техническое обслуживание и устранение простейших неисправностей механизмов двигателя

Неисправности кривошипно-шатунного механизма. Снижение мощности двигателя, повышенный расход масла, топлива, дымление и увеличение стуков при работе двигателя — вот основные неисправности кривошипно-шатунного механизма.

Двигатель не развивает полной мощности при снижении компрессии из-за износа гильз цилиндров, поршней, поломки или пригорания поршневых колец.

Значительные силы трения, высокие температуры и давление газов в сопряжении поршень — поршневые кольца — гильза цилинд; ров создает большую нагрузку на поршень, вызывают газовую коррозию гильз цилиндров. Пригорание поршневых колец нарушает герметичность надпоршневого пространства, газы прорываются в картер и мощностные характеристики двигателя ухудшаются. Отложение нагара на днищах поршней и в камере сгорания снижает их теплопроводность, что вызывает перегрев двигателя, падение его мощности и повышение расхода топлива.

Рекламные предложения на основе ваших интересов:

Расход масла и топлива, дымление двигателя увеличиваются при изнашивании деталей шатунно-поршневой группы, поломке поршневых колец, закоксовывании поршневых колец в канавках, прорезей в маслосъемных кольцах, отверстий в канавке под масло-съемные кольца.

Стук коленчатого вала вызывается либо недостаточными давлением и подачей масла, либо недопустимо увеличившимися зазорами между шейками коленчатого вала и вкладышами коренных и шатунных подшипников из-за изнашивания этих деталей. Стуки поршней и поршневых пальцев свидетельствуют об изнашивании деталей шатунно-поршневой группы.

Способы выявления неисправностей кривошипно-шатунного механизма. Состояние сопряжения поршень — поршневые кольца — гильза цилиндра можно оценить по количеству газов, прорывающихся в картер. Этот диагностический параметр измеряют при помощи расходомера КИ-4887-1, предварительно прогрев двигатель до нормального теплового режима. Прибор имеет трубу с входным и выходным дроссельными кранами. Входной патрубок присоединяют к мас-лозаливной горловине двигателя, эжектор для отсоса газов устанавливают внутри выхлопной трубы или присоединяют к вакуумной установке. В результате разрежения в эжекторе картер-ные газы поступают в расходомер. Устанавливая при помощи кранов жидкость в столбиках манометров на одном уровне, добиваются, чтобы давление в полости картера было равно атмосферному. Перепад давления Л/г устанавливают по манометру одинаковым для всех замеров при помощи крана. По шкале прибора определяют количество газов, прорывающихся в картер, и сравнивают erovc номинальным:

Мощность и экономичность двигателя зависят от компрессии в цилиндрах. Компрессия снижается при значительном износе или поломке деталей цилиндропоршневой группы. Перед измерением компрессии промывают воздушный фильтр, контролируют фазы газораспределения и регулируют тепловые зазоры клапанов.

Перед проверкой компрессии в. цилиндрах карбюраторного двигателя его прогревают до нормального теплового режима, останавливают, полностью открывают дроссельную и воздушную заслонки карбюратора, отсоединяют провода от свечей зажигания, очищают и продувают сжатым воздухом углубления для свечей в головках цилиндров и выворачивают все свечи зажигания.

Компрессию оценивают по давлению в камерах сгорания двигателя при такте сжатия и замеряют компрессометром модели 179 (для карбюраторных двигателей) или компрессометром модели КН 1125 (для дизельных двигателей).

Перед проверкой компрессии в цилиндрах дизельного двигателя его прогревают до нормального теплового режима, отсоединяют топливопровод высокого давления от форсунки проверяемого цилиндра и надевают на конец топливопровода шланг для отвода топлива в специальный сосуд, снимают форсунку и вставляют в отверстие для нее наконечник компрессометра. Компрессию замеряют при частоте вращения коленчатого вала 450… 550 об/мин.

Техническое состояние цилиндропоршневой группы также определяют по утечке воздуха, замеряемой прибором К-69М:

Рис. 1. Схема расходомера КИ-4887-1

Если значение утечки воздуха при положении поршня в в. м. т. больше предельного, следует проверить стетоскопом утечку воздуха через клапаны и убедиться в отсутствии утечки воздуха через прокладку головки цилиндров двигателя. Если при смачивании прокладки головки цилиндров мыльной водой на ней или в наливной горловине радиатора появляются пузырьки воздуха, это свидетельствует о слабой затяжке гаек головки цилиндров или о начале разрушения прокладки. Возможно наличие трещины в блоке цилиндров или камере сгорания.

При отсутствии указанных дефектов и больших значениях утечки воздуха при положении поршня в в. м. т. следует продолжить замеры при положении поршня в н. м. т. Результаты замеров следует сравнить с предельными значениями. Если показания прибора нестабильны, а утечки воздуха велики, это свидетельствует о неисправностях механизма газораспределения.

Стуки двигателя прослушивают при помощи стержневого или трубчатого стетоскопов, прикасаясь концом стержня или к зонам прослушивания на двигателе.

Состояние коренных подшипников коленчатого вала определяют, прослушивая нижнюю часть блока цилиндров при резком открытии и закрытии дроссельной заслонки. Изношенные коренные подшипники издают сильный глухой стук низкого тона, усиливающийся при резком увеличении частоты вращения коленчатого вала.

Состояние шатунных подшипников коленчатого вала определяют аналогично. Изношенные шатунные подшипники издают стук среднего тона, по характеру схожий со стуком коренных подшипников, но менее сильный и более звонкий, исчезающий при выключении свечи зажигания или форсунки прослушиваемого цилиндра.

Рис. 2. Стетоскопы: 1 — слуховая шайба; 2 — стержень; 3 — наконечники; 4 — слуховой стержень

Работу сопряжения поршень — гильза цилиндра прослушивают по всей высоте цилиндра при малой частоте вращения коленчатого вала с переходом на среднюю. Появление звука, напоминающего дрожащий звук колокола, усиливающегося с увеличением нагрузки на двигатель и уменьшающегося по мере прогрева двигателя, указывает на возможное увеличение зазора между поршнем и гильзой цилиндра, изгиб шатуна, перекос оси шатунной шейки или поршневого пальца, особенно, если у двигателя наблюдается повышенный расход топлива и масла. Скрипы и шорохи в сопряжении поршень — гильза цилиндра свидетельствуют о начинающемся заедании в этом сопряжении, вызванном малым зазором или недостаточным смазыванием.

Состояние сопряжения поршневой палец — втулка верхней головки шатуна проверяют, прослушивая верхцюю часть блока цилиндров при малой частоте вращения коленчатого вала с резким переходом на среднюю. Резкий металлический’ стук, напоминающий частые удары молотком по наковальне и пропадающий при отключении свечей зажигания или форсунок, указывает на увеличение зазора между поршневым пальцем и втулкой, недостаточное смазывание или чрезмерно большое опережение начала подачи топлива.

Сопряжение поршневое кольцо — канавка поршня проверяют на уровне н. м. т. хода поршня при средней частоте вращения коленчатого вала. Слабый, щелкающий стук высокого тона, похожий на звук от ударов колец одно о другое, свидетельствует об увеличенном зазоре между кольцами и поршневой канавкой либо об изломе колец.

Еще одним эффективным методом проверки состояния кривошипно-шатунного механизма является измерение суммарных зазоров в верхней головке шатуна и шатунном подшипнике. Проверку проводят при неработающем двигателе при помощи устройства КИ-11140.

Наконечник с трубой устройства устанавливают на место снятой свечи зажигания или форсунки проверяемого цилиндра. К основанию 4 через штуцер присоединяют компрессорно-вакуумную установку. Поршень устанавливают за 0,5… 1,0 мм от в. м. т. на такте сжатия, стопорят коленчатый вал от проворачивания и с помощью компрессорно-вакуумной установки попеременно создают в цилиндре давление 200 кПа и разрежение 60 кПа. При этом поршень, поднимаясь и опускаясь, выбирает зазоры, сумма которых фиксируется индикатором.

Рис. 3. Устрой ство КИ-11140

Способы устранения неисправностей кривошипно-шатунного механизма. При значительных изнашиваниях и поломках детали кривошипно-шатунного механизма восстанавливают или заменяют. Эти работы, как правило, выполняют, отправляя двигатель в централизованный ремонт.

Закоксовывание поршневых колец в канавках можно устранить без разборки двигателя. Для этого в конце рабочего дня, пока двигатель не остыл, в каждый цилиндр через отверстие для свечи зажигания заливают по 20 г смеси равных частей денатурированного спирта и керосина. Утром двигатель пускают и после его работы в течение 10…15 мин на холостом ходу останавливают и заменяют масло.

Для удаления нагара на днищах поршней и камере сгорания снимают с двигателя головку цилиндров. Слив охлаждающую жидкость, снимают узлы и приборы, укрепленные на головке цилиндров, а у V-образных двигателей, кроме того, все приборы с впускного трубопровода и сам трубопровод, отсоединяют трубки, шланги, тяги и провода высокого напряжения. Вывернув болты крепления, снимают ось коромысел и вынимают штанги толкателей, а затем, отвернув гайки, осторожно, стараясь не повредить прокладки, снимают головку цилиндров. Для отделения прокладки от блока или головки цилиндров пользуются тупым ножом или широкой тонкой металлической полосой.

Нагар удаляют скребками из мягкого материала (меди, дерева или текстолита), стараясь не повредить днище поршней или стенки камеры сгорания. Соседние цилиндры закрывают чистой ветошью. Для размягчения и облегчения снятия нагара на него предварительно кладут ветошь, смоченную в керосине или дизельном топливе.

Перед установкой головки цилиндров сопрягаемые плоскости блока и головки цилиндров протирают чистой ветошью, а прокладку натирают порошкообразным графитом. При этом необходимо обратить внимание на правильность установки прокладки. У двигателя ЗИЛ-645 она имеет маркировку «Верх».

При установке головок цилиндров гайки (болты) затягивают, начиная от центра и постепенно перемещаясь к краям. Болты крепления головок цилиндров двигателя ЗИЛ-645 следует затягивать в 3 приема: сначала с моментом затяжки 30 Н- м, затем с моментом затяжки 70…80 Н- м и, наконец, с моментом затяжки 140… 160 Н- м. Перед ввертыванием резьбу болтов смазывают тонким слоем графитовой смазки.

Техническое обслуживание кривошипно-шатунного механизма. При ЕО двигатель очищают от грязи, проверяют его состояние визуально и прослушивают работу на разных режимах.

При ТО-1 проверяют герметичность соединения поддона картера и сальника коленчатого вала (отсутствие потеков масла), а также крепление двигателя к раме. Крепление проверяют без рас-шплинтовки гаек. При необходимости соединения расшплинтовы-вают, подтягивают гайки и вновь зашплинтовывают. Резиновые элементы не должны иметь отслоений и разрушений резины. При наличии указанных дефектов их заменяют.

Рис. 4. Последовательность затяжки гаек (болтов) крепления головки цилиндров: а — двигателй 3M3-53-11; б — двигателя ЗИЛ-130; в — двигателя ЗИЛ-645

При ТО-2 и СО выполняют и все работы перечня ТО-1.

Неисправности механизма газораспределения проявляются в снижении мощности двигателя, неравномерности его работы, повышенном расходе топлива, стуке клапанов.

Двигатель не развивает полной мощности при повреждении (прогаре) прокладки головки цилиндров, нарушении регулировки тепловых зазоров в механизме газораспределения, неплотном прилегании клапанов к их седлам.

Увеличение зазоров в приводе клапанов вызывает увеличение ударных нагрузок на сопряжение седло — клапан. Уменьшение зазоров в результате нарушения регулировок.или отложения нагара приводит к неполной посадке клапанов в седло и нарушению герметичности цилиндров, что проявляется в повышенном стуке клапанов.

При значительной негерметичности цилиндров сильно снижается давление в конце такта-сжатия и при такте расширения, что вызывает увеличение расхода топлива, снижение мощности двигателя, затрудняет его пуск и приводит к неравномерной работе. Неравномерность работы двигателя также может вызываться потерей упругости или поломкой пружин механизма газораспределения, заеданием клапанов в направляющих втулках, износом шестерен распределительного вала, толкателей, направляющих втулок и осей коромысел. В двигателях ЗИЛ-130 и -645 возможно заедание шариков и пружин механизма поворота клапанов.

Способы выявления неисправностей механизма газораспределения. Техническое состояние механизма газораспределения оценивают по наличию и характеру стуков, герметичности клапанов, упругости клапанных пружин и изменению давления во впускном и выпускном трубопроводах.

Если на холостом ходу при малой частоте вращения коленчатого вала прослушивается тихий стук в местах расположения втулок клапанов, это указывает на обеднение горючей смеси, и заедание впускных клапанов. Частые стуки, сливающиеся в общий шум, характерны при большом износе распределительных шестерен и возможной поломке их зубьев.

Увеличивая частоту вращения коленчатого вала, прослушивают двигатель в местах расположения подшипников распределительного вала. Ровный стук среднего тона, по характеру схожий со стуком шатунных подшипников коленчатого вала, свидетельствует об усиленном износе подшипников и шеек распределительного вала.

Резкий стук на всех режимах работы двигателя в зоне крышек коромысел при одновременном падении мощности двигателя и его работе с перебоями указывает на увеличение зазоров между бойками коромысел и торцами стержней клапанов.

Герметичность клапанов определяют одновременно с замерами герметичности . цилиндров компрессометрами, прибором К-69М, газовым расходомером. Негерметичность клапанов может быть одной из причин снижения компрессии.

Для проверки упругости клапанных пружин без разборки клапанного механизма служит прибор КИ-723. Сняв крышки клапанного механизма, устанавливают ножки 5 прибора на тарелку пружины, перемещают кольцо в крайнее верхнее положение и нажимают на рукоятку с таким усилием, чтобы пружина осела на 0,5… 1 мм. Сняв прибор, Определяют по его показаниям усилие сжатия и повторяют измерение. Если усилие меньше предельного, необходимо заменить нружину или подложить под нее прокладку.

Изменение давления во впускном и выпускном трубопроводах фиксируют устанавливаемыми в трубопроводах датчиками.

Способы устранения неисправностей механизма газораспределения. Зазор между бойком коромысла и торцом стержня клапана (впускного и выпускного) холодных двигателей 3M3-53-11 и ЗИЛ-130 должен составлять Q25…0,30 мм, а двигателя ЗИЛ-645 — 0,40… 0,45 мм. Для регулировки зазоров снимают.крыш-ки головок цилиндров и проверяют крепление головок цилиндров к блоку цилиндров и стоек коромысел к головкам цилиндров. При необходимости гайки (у двигателя 3M3-53-11) или бблты (у двигателей ЗИЛ-130 и -645) подтягивают. У двигателя ЗИЛ-645 снимают крышку люка в нижней части картера маховика и устанавливают фиксатор маховика, расположенный на картере маховика, в нижнее положение. Поршень первого цилиндра устанавливают в в. м. т. конца такта сжатия. Такт сжатия определяют, проворачивая коленчатый вал рукояткой до тех пор, пока пробка из ветоши или бумаги, установленная в отверстие головки цилиндров на место вывернутой свечи зажигания или форсунки, не будет вытолкнута. Для того чтобы поршень первого цилиндра занял положение в в. м. т., коленчатый вал медленно проворачивают: у двигателя 3M3-53-11 до совмещения метки на шкиве коленчатого вала с выступом указателя, у двигателя ЭИЛ-130 —до совмещения отверстия на шкиве коленчатого вала с меткой в. м. т. на шкале указателя, у двигателя ЗИЛ-645— до совмещения рисок на муфте ТНВД.

Рис. 5. Измерение упругости клапанных пружин прибором КИ-723: 1 — рукоятка; 2 — шток; 3 — кольцо; 4 — корпус; 5—ножки прибора

В этом прложении на двигателе ЗИЛ-645 проверяют и регулируют зазоры впускных клапанов 1-го, 5-, 7-, 8-го цилиндров и выпускных клапанов 2-го, 4-, 5-, 6-го цилиндров. У остальных клапанов зазор регулируют после поворота коленчатого вала на 360° (полный оборот). На двигателях 3M3-53-11 и ЭИЛ-130 зазоры у клапанов регулируют в последовательности, соответствующей порядку работы цилиндров (1—5—4—2—6—3—7—8), поворачивая коленчатый вал при переходе от цилиндра к цилиндру на 90°.

Зазоры в клапанном механизме проверяют щупом. Щуп, толщина которого равна минимальному зазору, должен проходить свободно, а щуп, равньж по толщине максимальному зазору, — с усилием. В противном случае зазор необходимо регулировать. Ослабив и удерживая ключом контргайку регулировочного винта, вставляют в зазор щуп необходимой толщины и вращают винт до получения требуемого зазора. Удерживая винт отверткой, затягивают контргайку и снова проверяют зазор.

Рис. 6. Метки для регулировки клапанов

При неплотном прилегании клапанов к седлам механизм газораспределения разбирают. Отсоединив ось коромысел от головки цилиндров, снимают ее в сборе с коромыслами, стойками и другими деталями. На головку цилиндров устанавливают приспособление для снятия и установки клапанных пружин. Сжав клапанную пружину, вынимают клапанные сухари 1 и снимают приспособление с головки цилиндров. Со стержня клапана снимают освобожденные детали: клапанную пружину с опорной шайбой пружины и опорную шайбу. Сняв механизм поворота, из направляющей втулки вынимают клапан.

Клапаны и седла клапанов тщательно очищают от нагара, промывают и контролируют. Если тарелка и стержень клапана йе покороблены, прогара на фасках клапана и седла нет, то при наличии мелких раковин на фасках при незначительном их износе можно восстановить герметичность клапана притиркой.

Для притирки используют пасту, состоящую из одной части абразивного микропорошка М20 и двух частей масла индустриального. Перемешивая компоненты, пасту доводят до сметанообраз-ного состояния и перед употреблением обязательно дополнительно перемешивают. Тонкий равномерный слой пасты наносят на фаску клапана, стержень клапана смазывают чистым маслом для двигателя и устанавливают клапан в седло. При помощи притирочного приспособления или коловорота с присосом сообщают клапану возвратно-вращательное движение. Слегка нажимая на клапан, поворачивают его на 1/3 оборота, затем приподнимают, снова прижимают и поворачивают на 1/4 в обратном направлении. Периодически поднимая клапан, наносят на фаску новые порции пасты. Притирку заканчивают, когда на фасках клапана и седла появятся сплошные матовые пояски шириной 1,5…3 мм.

После притирки клапан, седло, канал и направляющую втулку промывают керосином и насухо вытирают. Перед установкой стержень клапана смазывают маслом для двигателя. Качество притирки клапанов можно проверить до и после сборки клапанного механизма. В первом случае поперек фаски клапана мягким графитовым карандашом наносят через одинаковые промежутки 15… 20 рисок. Вставив клапан в седло и сильно прижав, его поворачивают на 1/4 оборота. Если все риски окажутся стертыми, качество притирки удовлетворительное. Во втором случае после сборки клапанного механизма головку цилиндров переворачивают, и в камеры сгорания заливают керосин. Если через 3 мин не будет обнаружено просачивания керосина, качество притирки удовлетворительное.

Рис. 7. Схема регулирования зазоров в клапанном механизме: 1 — головка цилиндров; 2 — контргайка;

Рис. 8. Снятие и установка клапанных пружин приспособлением 1 — регулировочный винт; 4 — коромысло; 5 — клапан; 6 — основание; 7 — прокладка; 8 — стойка валика коромысла

Если дефекты механизма газораспределения вызваны износом или поломкой его деталей, негодные детали заменяют.

Техническое обслуживание механизма газораспределения. При ТО-1 прослушивают работу клапанного механизма и при необходимости регулируют зазоры между клапанами и коромыслами. При ТО-2 проверяют и при необходимости подтягивают крепление крышки распределительных шестерен.

Неисправности кривошипно-шатунного механизма

Внешними признаками неисправностей этого механизма являются: появление стуков, повышенный расход, масла и топлива, снижение давления в конце такта сжатия (компрессии), дымленге отработавших газов. Стуки возникают в результате износа сопряженных деталей, и по их характеру определяют неисправность.

Рис. 9. Крепление силового агрегата: а — двигателя МеМЗ; б — двигателя «Москвич»; 1 — поперечина передней опоры; 2 — резиновая подушка; 3, 10 — кронштейны передних опор; 4 — кронштейн задней опоры; 5, 14 – поперечина задней опоры; 6 — опорная шайба; 7, 8 — нижняя и верхняя резиновые подушки; 9— распорная втулка; 11 — лапы крепления поперечины передних опор; 12 — поперечина передней подвески; 13 — резиновая подушка передней опоры; 15 — резиновая подушка задней опоры

Рис. 10. Последовательность затяжки- гаек шпилек головки блока цилиндров двигателей: а — «Москвич»; б — «Жигули»; в — «Запорожец»

Звонкий стук, появляющийся при работе холодного двигателя и уменьшающийся или исчезающий после прогрева, указывает на износ поршней и цилиндров. Такой же стук, прослушиваемый на всех режимах работы двигателя, свидетельствует об износе поршневых пальцев и втулок верхних-головок шатунов.

Глухой стук, усиливающийся при резком увеличении частоты вращения коленчатого вала, является признаком износа коренных или шатунных подшипников. Стук шатунных подшипников несколько меньшей силы, чем коренных, и прослушивается через стенку блока цилиндров в зонах, соответствующих верхнему и нижнему положениям кривошипов коленчатого вала.

Сильные металлические стуки, сопровождающиеся значительным уменьшением давления масла, указывают на выплавление вкладышей коренных или шатунных подшипников.

Дымление отработавших газов, повышенный расход масла и топлива могут быть при износе поршней и цилиндров, износе и поломке поршневых колец или заклинивании их в канавках. В последнем случае неисправность можно устранить без разборки двигателям путем заливки на 8—10 ч через отверстия для свечей в каждый цилиндр по 25—30 г смеси, составленной из керосина и денатурированного спирта (по 50%). После чего двигателю дают работать 10—15 мин и меняют масло в картере.

Снижение величины давления в конце

такта сжатия (компрессии) в цилиндрах происходит вследствие неплотного прилегания клапанов к своим седлам, заклинивания поршневых колец в канавках, износа поршней и цилиндров, неплотного прилегания головки блока цилиндров из-за повреждения прокладки или слабой затяжки болтов и гаек шпилек. В последнем случае производится подтяжка крепления головки блока цилиндров при помощи динамометрического ключа неопределенной последовательности на холодном двигателе. Момент окончательной затяжки десяти ,болтов на двигателе ВАЗ — 11,5 кгс • м и одного болта на приливе 3,8 кгс • м, на двигателе «Москвич» — 7,3—7,8 кгс • м и на двигателе ЗАЗ — 4—5 кгс • м. Затяжку следует производить в два приема: первый с половинным усилием и второй, окончательный,— с полным усилием. Для определения величины компрессии необходимо пустить и прогреть двигатель до нормальной температуры, вывернуть все свечи зажигания, полностью открыть дроссельные и воздушную заслонки.

Затем установить резиновый конусный наконечник компрессометра в отверстие для свечи одного из цилиндров, стартером провернуть коленчатый вал на 10—12* оборотов и заметить величину давления по шкале манометра. После этого нажатием пальца на стержень золотника компрессометра выпустить воздух до установки стрелки манометра в нулевое положение. Аналогично проверяют давление в остальных цилиндрах. Величина давления сжатия в цилиндре должна быть 7—8 кгс/см2, а разница в показаниях у отдельных цилиндров не должна превышать 1 кгс/см2. При отсутствии прибора компрессию можно проверить следующим образом. Вывернуть свечи зажигания, кроме первого цилиндра, и поворачивать рукояткой коленчатый вал; затем свечу из первого цилиндра вывернуть и завертывать ее поочередно в остальные цилиндры. Пониженная компрессия будет в том цилиндре, где для поворачивания коленчатого вала будет требоваться меньшее усилие руки.

Техническое обслуживание кривошипно-шатунного механизма

После пробега первых 1500—2000 км, а в дальнейшем после снятия головки блока цилиндров, а также при появлении признаков прорыва газов или подтекания охлаждающей жидкости в соединении, подтягивать гайки шпилек и болты головки блока цилиндров в установленной последовательности. В эти же сроки подтягивать винты или болты крепления поддона картера. Проверять и при необходимости подтягивать крепления опор двигателя, очищать от грязи и масла резиновые подушки. Ежедневно протирать поверхность двигателя ветошью, смоченной специальным очистителем или раствором стирального порошка.

Рекламные предложения:

Читать далее: Устранение простейших неисправностей системы охлаждения и смазочной системы

атегория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

Неисправности, возникающие при работе КШМ и их причины

Неполадки и поломки в кривошипно-шатунном механизме могут произойти в самых разных его узлах. Чтобы свести риск возникновения этих неприятностей до минимума, необходимо знать, отчего они происходят. Чаще всего это нагар на деталях и их износ. Наиболее часто происходят поломки КШМ от использования некачественного автомобильного топлива и масла. Особенно это чревато для дизелей, которые требовательны к качеству горюче-смазочных материалов, что может вывести из строя не только КШМ. Редкая смена масла, несвоевременная замена топливных, воздушных и масляных фильтров – всё это также несёт потенциальную угрозу поломок. Может послужить причиной неисправности перегрев двигателя, а также утечка и снижение уровня моторного масла в двигателе.

Перегрев двигателя может привести даже к заклиниванию. Чтобы этого не случилось, заливайте качественную охлаждающую жидкость и следите за состоянием системы охлаждения.

Бывает, что проблема в системе питания или в зажигании. Тогда смесь сгорает не полностью или неравномерно.

Ещё одна распространённая причина поломок – это использование некачественных запчастей. Не покупайте фейк и пользуйтесь услугами проверенных автосервисов.

Попадание масла в охлаждающую жидкость

Наблюдается уменьшение уровня масла в двигателе, появляется масляная пленка в расширительном бачке, цвет охлаждающей жидкости меняется от серого до темно-коричневого.

Для проверки снять головку цилиндров, заполнить охлаждающую рубашку блока цилиндров водой и подать сжатый воздух в вертикальный масляный канал блока цилиндров (около отверстия под болт 5, см. рис. 22). Если в воде, заполняющей охлаждающую рубашку, наблюдаются пузырьки воздуха, то причины неисправности — раковины или трещины в перемычках между масляной магистралью и охлаждающей рубашкой блока цилиндров. В этом случае блок цилиндров необходимо заменить.

Если масляные каналы блока цилиндров герметичны, то, возможно, масло попадает в охлаждающую жидкость из масляных каналов головки цилиндров. В этом случае необходимо проверить герметичность головки цилиндров (см. главу «Основные неисправности механизма газораспределения»).

Перечень неисправностей КШМ

Главные неприятности, которые могут случится с кривошипно-шатунным механизмом:

Как шатунные, так и коренные шейки коленчатого вала подвержены износу и механическим повреждениям.
Износ, механические повреждения и даже расплавление могут угрожать и вкладышам (подшипникам) шеек коленвала.
«Болезни» поршневых колец – это закоксовывание не до конца сгоревшими продуктами горения (углеводороды окисляются только до углерода), их залегание и даже поломки, что может привести к фатальным последствиям.
Цилиндропоршневая группа также подвержена износу. В современных «движках» это не так заметно, всё-таки они созданы по последнему слову техники, но у каждой детали имеется конечный ресурс.
На днище поршня может отложиться нагар.
В деталях могут появиться трещины, они могут прогореть, обломиться и даже расплавиться.
Двигатель может даже заклинить.

Стук в коренных подшипниках коленчатого вала

Обычно это металлический глухой стук низкого тона. Прослушивается в нижней части блока цилиндров и обнаруживается при резком открытии дроссельной заслонки на холостом ходу. Чрезмерный зазор коленчатого вала вызывает стук более резкий с неравномерными промежутками, особенно заметными при плавном увеличении и уменьшении частоты вращения коленчатого вала. Причины стука и способы его устранения:

слишком раннее зажигание. Проверить и отрегулировать момент зажигания;
недостаточное давление масла. См. главу «Основные неисправности системы смазки»;
увеличенный зазор между шейками коленчатого вала и вкладышами коренных подшипников. Обратиться на станцию технического обслуживания для проверки и, если необходимо, для перешлифовки шеек и замены вкладышей;
увеличенный зазор между упорными полукольцами и коленчатым валом. На неработающем двигателе проверить осевой свободный ход коленчатого вала, нажимая и отпуская педаль сцепления. При этом перемещение переднего конца коленчатого вала должно быть не более 0,35 мм. В случае большего осевого свободного хода следует обратиться на станцию технического обслуживания для замены упорных полуколец коленчатого вала.

Признаки наличия неисправностей в работе КШМ

Могут насторожить посторонние стуки в двигателе. Возможно, это связано с детонацией или вам попалось не слишком качественное топливо. Последствия как детонации, так и некачественного топлива могут быть печальными. Звук при детонации более звонкий, а вот глухой звук может свидетельствовать о том, что износились шейки коленвала. Если же он совсем звонкий и происходит не только при резком увеличении оборотов (например, если вы быстро тронулись с места), то вполне возможно, что вкладыши шейки коленвала начинают плавиться. Возможно, причиной масляное голодание, но так или иначе – в сервис.

Также многое может сказать дым из двигателя. Если он сизый, то значит, что в камеру сгорания попадает масло. Возможно, виной тому маслосъёмные колпачки ГРМ, а возможно, проблема в поршневых кольцах. Накопление нагара на поршнях и цилиндрах приводит к увеличению трения и повышенному износу деталей. Если проблема в кольцах, то будет снижена компрессия, хотя понижение компрессии может быть связано и с другими причинами.

Стук шатунных подшипников

Обычно стук шатунных подшипников резче стука коренных. Он прослушивается в верхней части блока цилиндров на холостом ходу двигателя при резком открытии дроссельной заслонки. Место стука легко определить, отключая по очереди свечи зажигания.

Причины стука и способы его устранения:

недостаточное давление масла. См. главу «Основные неисправности системы смазки»;
чрезмерный зазор между шатунными шейками коленчатого вала и вкладышами. На станции технического обслуживания прошлифовать шейки коленчатого вала и заменить вкладыши.

Стук поршней и поршневых пальцев. Стук поршней обычно незвонкий, приглушенный, вызывается «биением» поршня в цилиндре: Лучше всего он прослушивается при малой частоте вращения коленчатого вала под нагрузкой. Стук пальцев — отчетливый и резкий, усиливается с повышением частоты вращения коленчатого вала и пропадает при выключении цилиндра из работы. Прослушивается в верхней части блока цилиндров.

Причины стука и способы его устранения:

увеличенный зазор между поршнями и цилиндрами. Отремонтировать двигатель, расточив и отхонинговав цилиндры и заменив поршни;
чрезмерный зазор между поршневыми кольцами и канавками на поршне. Заменить кольца или поршень с кольцами;
чрезмерный зазор между пальцем и отверстием в поршне. Заменить поршень и палец.

Обслуживание КШМ

Прежде всего, общие советы: «машина любит ласку, чистоту и смазку». Следует вовремя проверять уровень масла, не допускать перегрева двигателя и заправляться только качественным горючим. Серьёзные проблемы с КШМ решаются только в автосервисе. Разумеется, есть автолюбители, которые самостоятельно могут расточить цилиндр до ремонтного размера, но это всё же характерно для не самых новых автомобилей.

В «закоксованных» двигателях можно провести раскоксовку, которая делается как с разбором двигателя, так и при помощи специальных средств – без такового. Однако, подобные манипуляции лучше доверить профессионалам. Соблюдайте сроки ТО.

ПРИНЦИП РАБОТЫ МЕХАНИЗМА

Принцип работы кривошипно-шатунного механизма рассмотрим упрощенно на примере одноцилиндрового мотора. Такой двигатель включает в себя:

коленчатый вал с двумя коренными шейками и одним кривошипом;
шатун;
и комплект деталей ЦПГ, включающий в себя гильзу, поршень, поршневые кольца и палец.

Воспламенение горючей смеси выполняется когда объем камеры сгорания минимальный, а обеспечивается это при максимальном поднятии вверх поршня внутри гильзы (верхняя мертвая точка – ВМТ). При таком положении кривошип тоже «смотрит» вверх. При сгорании выделяемая энергия толкает вниз поршень, это движение передается через шатун на кривошип, и он начинает двигаться по кругу вниз, при этом коренные шейки вращаются вокруг своей оси.

При провороте кривошипа на 180 градусов поршень достигает нижней мертвой точки (НМТ). После ее достижения выполняется обратная работа механизма. За счет накопленной кинетической энергии маховик продолжает вращать коленвал, поэтому чему кривошип проворачивается и посредством шатуна толкает поршень вверх. Затем цикл полностью повторяется.

Если рассмотреть проще, то один полуоборот коленвала осуществляется за счет выделенной при сгорании энергии, а второй – благодаря кинетической энергии, накопленной маховиком. Затем процесс повторяется вновь.

Конструкция шатуна

Шатун в процессе работы совершает 2 вида движения – круговые, в месте соединения нижней головки с коленвалом, и возвратно-поступательные, в месте соединения верхней головки и поршня. При эксплуатации двигателя на данную деталь постоянно воздействуют высокие нагрузки.

В шатун входят следующие элементы:

Верхняя головка (поршневая)
Нижняя головка (кривошипная)
Силовой стержень

Поршневая головка

Поршневой палец соединяет верхнюю головку с поршнем. Сама головка представляет собой цельную неразборную конструкцию. Палец может быть плавающим и фиксированным.

В первом случае в верхнюю головку пальца впрессовываются бронзовые или биметаллические втулки. Но это относится не ко всем двигателям. Существуют модификации, где этих втулок нет, а сам палец свободно вращается в отверстии головки шатуна благодаря зазору. Для обеспечения работоспособности подобной детали важно обеспечить смазывание поршневого пальца.

Для установки фиксированных пальцев в головке шатуна проделывается отверстие цилиндрической формы, изготовленное с очень высокой точностью. Диаметр этого отверстия меньше, чем диаметр поршневого пальца. Благодаря этому обеспечивается необходимый натяг при соединении двух деталей.

Верхняя головка шатуна имеет форму трапеции. Это позволяет увеличить опорную площадь поверхности при работе поршня и снизить разрушительное воздействие очень высоких нагрузок.

Кривошипная головка

Кривошипная головка служит для соединения шатуна и коленвала. В большинстве шатунов этот элемент разъемный, что обусловлено методом сборки двигателя. Крышка головки фиксируется на шатуне болтами, но в некоторых случаях для этих целей используют штифты или бандажное крепление.

На шатуне можно использовать лишь ту крышку, которая была установлена на заводе. Это обусловлено тем, что она имеет определенный вес и размер, и потому не может быть заменена на другую.

Разъем головки относительно расположения стержня может быть прямым (90° к оси) или косым (под определенным углом к оси). В V-образных ДВС применяется последний вид.

В нижней части шатунной головки находятся подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Для их производства используется стальная лента, с внутренней стороны покрытая антифрикционным материалом, который обладает высокими противоизносными характеристиками. Данный слой работает исключительно при наличии моторного масла, в противном случае он быстро разрушается.

Для подшипников скольжения шатунов, коренных подшипников коленвала, юбок поршней, распределительных валы, втулок пальцев, в дроссельной заслонке подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Данный материал эффективно снижает трение и износ, предотвращает заклинивание поршня в цилиндре и задир поверхностей. Он не разрушается при длительном воздействии моторного масла, предотвращает движение рывками, работает в режиме масляного голодания.

Благодаря аэрозольной упаковке с выверенными параметрами распыления нанесение покрытия не вызывает затруднений. Полимеризация материала происходит как при комнатной температуре, так и при нагреве.

Силовой стержень

Стержень шатуна имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях, в отличие от бензиновых, шатуны более прочные и массивные. В спорткарах для производства этих деталей используется алюминий, что способствует снижению массы автомобиля.

Все шатуны в двигателе должны иметь одинаковую массу. В противном случае при работе ДВС будут сильные вибрации. Это требование распространяется также на обе головки детали. Для выравнивания веса шатунов их взвешивают на очень точных весах. После этого, выбрав самый легкий шатун, подгоняют массу других деталей под него путем снятия части металла на головках детали и с бобышек на стержне.

О кривошипно-шатунном механизме

Кривошипно-шатунный механизм служит для восприятия давления газов и превращения возвратно-поступательного движения поршней при рабочем ходе во вращательное движение коленчатого вала. Возвратно-поступательное — это значит вверх-вниз. Именно так движется поршень в цилиндре. Ну а вращательное движение говорит само за себя.

Но давайте по порядку. Коленчатый вал представляет собой caмую главную и сложную деталь. Он состоит из массивных пластин, называемых коленами, которые coeдинены между собой цилиндрическими деталями, напоминающими трубы, которые называются шейки.

Конструкция коленчатого вала зависит от количества и расположения цилиндров. Расположение цилиндров может быть или рядное (как у «Жигулей»), или V-образное (как у «Запорожца»), или оппозитное (противоположное). Поясню это схемами (рисунок 8).

Шейки коленчатого вала подразделяются на коренные и шатунные. При помощи коренных шеек коленчатый вал крепится в блоке цилиндров. На шатунных шейках, как следует из их названия, закреплены шатуны. Рассмотрим еще схему, чтобы подробно и наглядно объяснить устройство узлов соединения коленчатого вала с шатуна ми (рисунок 9).

Коленчатый вал двигателя во время работы вращается с очень большой скоростью, и если добавить к этому высокую температуру нагрева двигателя и нагрузки от поршней, то нетрудно догадаться, что подшипники с роликами или шариками, при меняемые повсюду, в этом случае не подходят. Коленчатый вал вращается на вкладышах. Различают коренные и шатунные вкладыши Сменная деталь (втулка и т. п.) подшипников скольжения, непосредственно взаимодействующая с цапфой вала или вращающейся оси. .

Коренные вкладыши образуют кольцо вокpyг коренных шеек коленчатого вала, а шатунные вокpyг шатунных.

Вкладыш представляет собой тонкую металлическую пластинку полукруглой формы, которая для лучшей приработки со стороны коленчатого вала покрыта еще тонким слоем мягкoгo металла. На каждой шейке коленчатого вала находятся два вкладыша, которые обхватывают ее как бы кольцом. Для тoгo чтобы уменьшить трение, в зону контакта вкладыша с шейкой под давлением подается мacло. Причем слой масла очень тонкий, буквально несколько микрон. Можно представить себе эти узлы как обыкновенные подшипники, только вместо шариков и роликов слой масла. Это очень ответственные узлы двигателя. При увеличении зазора между вкладышем и шейкой давление масла падает, возникает стук, и двигатель выходит из строя. То же самое возникает, когда масла в зоне контакта нет, и вкладыш как бы «приклеивается» к шейке и начинает вращаться вместе с валом.

На другом конце коленчатого вала располагается маховик. Это такое очень тяжелое металлическое колесо с зубцами по внешней окружности. Про нeгo мы уже говорили. Маховик помогает поршню пройти подготовительные такты и сглаживает рывки вала при их смене.

А сейчас несколько слов о других узлах и деталях кривошипно-шатунного мeханизма.

Шатун состоит из верхней головки, стержня и нижней головки. Нижняя головка разъемная и состоит из двух частей, которые соединены между собой шатунными болтами с гайками. При помощи нижней головки шатун крепится к коленчатому валу. В верхней головке располагается поршневой палец которым крепится к шатуну поршень.

Шатун соединяет коленчатый вал с поршнем (рисунок 10).

Поршень, образно говоря, представляет собой перевернутую вверх дном банку. И названия у них coвпадают. Так, верхняя часть поршня носит название днища. Нижняя часть называется юбкой поршня. Юбка немного сужается внизу, чтобы поршень не заклинило в цилиндре. Но поршень не соприкасается со стенками цилиндра. Контакт происходит при помощи поршневых колец, которые располагаются в кольцевых канавках в верхней части поршня. Кольца изготавливаются из особой стали в виде тонких пластинок различного сечения. В кольцах имеются разрывы замки, которые позволяют надеть их на поршень.

Различают кольца компрессионные и маслосъемные. Компрессионные кольца установлены в верхней части поршня и не пропускают газы из камеры cгopaния вниз. Они как бы уплотняют зазор между поршнем и цилиндром.

Маслосъемные кольца установлены ниже и снимают масло со стенок цилиндра, чтобы оно не попало в камеру сгорания. Стенки цилиндра каждый раз при движении поршня вверх смазываются мacлом, которое впрыскивается через отверстие в нижней головке шатуна. При движении поршня вниз масло удаляется при помощи маслосъемных колец и через отверстия в поршне сливается вниз, в картер двигателя.

Маслосъемное кольцо coставное, выполненное из отдельных элементов. Это, как правило, два тоненьких плоских колечка, между которыми находится волнообразное кольцо. которое не дает им соприкасаться

На поршневом пальце подробно останавливаться не будем, так как он представляет собой толстостенную трубку, внешняя сторона которой обработана ocoбым образом. В поршне палец крепится при помощи специальных стопорных кол

Цилиндр двигателя является очень ответственной деталью. Eгo внутренняя поверхность подвергается очень тщательной обработке, и ее название говорит само за себя — «зеркало цилиндра». Снаружи цилиндр омывается охлаждающей жидкостью, которая уменьшает eгo нaгpe

К кривошипно-шатунному механизму относится также блок цилиндров, о котором мы говорили ранее и который является основой вceгo двигателя. Это достаточно массивная деталь с множеством каналов и отверстий. К блоку цилиндров крепятся практически все дополнительные aгpeгaты двигателя.

Подвижные и неподвижные детали кшм

Кривошипно-шатунный механизм (КШМ). Назначение, устройство, принцип действия

Видео: Кривошипно-шатунный механизм (КШМ). Основы

Кривошипно-шатунный механизм предназначен для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала.

Детали кривошипно-шатунного механизма можно разделить на:

неподвижные — картер, блок цилиндров, цилиндры, головка блока цилиндров, прокладка головки блока и поддон. Обычно блок цилиндров отливают вместе с верхней половиной картера, поэтому иногда его называют блок-картером.
подвижные детали КШМ — поршни, поршневые кольца и пальцы, шатуны, коленчатый вал и маховик.

Кроме того, к кривошипно-шатунному механизму относятся различные крепежные детали, а также коренные и шатунные подшипники.

Блок-картер

Блок-картер — основной элемент остова двигателя. Он подвергается значительным силовым и тепловым воздействиям и должен обладать высокой прочностью и жесткостью. В блок-картере устанавливают цилиндры, опоры коленчатого вала, некоторые устройства механизма газораспределения, различные узлы смазочной системы с ее сложной сетью каналов и другое вспомогательное оборудование. Блок-картер изготавливают из чугуна или алюминиевого сплава литьем.

Цилиндр

Цилиндры представляют собой направляющие элементы ⭐ кривошипно-шатунного механизма. Внутри их перемещаются поршни. Длина образующей цилиндра определяется ходом поршня и его размерами. Цилиндры работают в условиях резко изменяющегося давления в надпоршневой полости. Их стенки соприкасаются с пламенем и горячими газами, имеющими температуру до 1500… 2 500 °С.

Цилиндры должны быть прочными, жесткими, термо- и износостойкими при ограниченном количестве смазки. Кроме того, материал цилиндров должен обладать хорошими литейными свойствами и легко обрабатываться на станках. Обычно цилиндры изготавливают из специального легированного чугуна, но могут применяться также алюминиевые сплавы и сталь. Внутреннюю рабочую поверхность цилиндра, называемую его зеркалом, тщательно обрабатывают и покрывают хромом для уменьшения трения, повышения износостойкости и долговечности.

В двигателях с жидкостным охлаждением цилиндры могут быть отлиты вместе с блоком цилиндров или в виде отдельных гильз, устанавливаемых в отверстиях блока. Между наружными стенками цилиндров и блоком имеются полости, называемые рубашкой охлаждения. Последняя заполняется жидкостью, охлаждающей двигатель. Если гильза цилиндра своей наружной поверхностью непосредственно соприкасается с охлаждающей жидкостью, то ее называют мокрой. В противном случае она называется сухой. Применение сменных мокрых гильз облегчает ремонт двигателя. При установке в блок мокрые гильзы надежно уплотняются.

Цилиндры двигателей воздушного охлаждения отливают индивидуально. Для улучшения теплоотвода их наружные поверхности снабжают кольцевыми ребрами. У большинства двигателей воздушного охлаждения цилиндры вместе с их головками крепят общими болтами или шпильками к верхней части картера.

В V-образном двигателе цилиндры одного ряда могут быть несколько смещены относительно цилиндров другого ряда. Это связано с тем, что на каждом кривошипе коленчатого вала крепятся два шатуна, один из которых предназначен для поршня правой, а другой — для поршня левой половины блока.

Блок цилиндров

На тщательно обработанную верхнюю плоскость блока цилиндров устанавливают головку блока, которая закрывает цилиндры сверху. В головке над цилиндрами выполнены углубления, образующие камеры сгорания. У двигателей жидкостного охлаждения в теле головки блока предусмотрена рубашка охлаждения, сообщающаяся с рубашкой охлаждения блока цилиндров. При верхнем расположении клапанов в головке имеются гнезда для них, впускные и выпускные каналы, отверстия с резьбой для установки свечей зажигания (у бензиновых двигателей) или форсунок (у дизелей), магистрали смазочной системы, крепежные и другие вспомогательные отверстия. Материалом для головки блока обычно служит алюминиевый сплав или чугун.

Плотное соединение блока цилиндров и головки блока обеспечивается с помощью болтов или шпилек с гайками. Для герметизации стыка с целью предотвращения утечки газов из цилиндров и охлаждающей жидкости из рубашки охлаждения между блоком цилиндров и головкой блока устанавливается прокладка. Она обычно изготавливается из асбестового картона и облицовывается тонким стальным или медным листом. Иногда прокладку с обеих сторон натирают графитом для защиты от пригорания.

Нижняя часть картера, предохраняющая детали кривошипно-шатунного и других механизмов двигателя от загрязнения, обычно называется поддоном. В двигателях сравнительно малой мощности поддон служит также резервуаром для моторного масла. Поддон чаще всего выполняется литым или изготавливается из стального листа штамповкой. Для устранения подтекания масла между блок-картером и поддоном устанавливается прокладка (на двигателях небольшой мощности для уплотнения этого стыка часто используется герметик — «жидкая прокладка»).

Остов двигателя

Соединенные друг с другом неподвижные детали кривошипно-шатунного механизма являются остовом двигателя, воспринимающим все основные силовые и тепловые нагрузки, как внутренние (связанные с работой двигателя), так и внешние (обусловленные трансмиссией и ходовой частью). Силовые нагрузки, передающиеся на остов двигателя от несущей системы ТС (рама, кузов, корпус) и обратно, существенно зависят от способа крепления двигателя. Обычно он крепится в трех или четырех точках так, чтобы не воспринимались нагрузки, вызванные перекосами несущей системы, возникающими при движении машины по неровностям. Крепление двигателя должно исключать возможность его смещения в горизонтальной плоскости под действием продольных и поперечных сил (при разгоне, торможении, повороте и т.д.). Для уменьшения вибрации, передающейся на несущую систему ТС от работающего двигателя, между двигателем и подмоторной рамой, в местах крепления, устанавливаются резиновые подушки разнообразных конструкций.

Поршневую группу кривошипно-шатунного механизма образует поршень в сборе с комплектом компрессионных и маслосъемных колец, поршневым пальцем и деталями его крепления. Ее назначение заключается в том, чтобы во время рабочего хода воспринимать давление газов и через шатун передавать усилие на коленчатый вал, осуществлять другие вспомогательные такты, а также уплотнять надпоршневую полость цилиндра для предотвращения прорыва газов в картер и проникновения в него моторного масла.

Поршень

Поршень представляет собой металлический стакан сложной формы, устанавливаемый в цилиндре днищем вверх. Он состоит из двух основных частей. Верхняя утолщенная часть называется головкой, а нижняя направляющая часть — юбкой. Головка поршня содержит днище 4 (рис. а) и стенки 2. В стенках проточены канавки 5 для компрессионных колец. Нижние канавки имеют дренажные отверстия 6 для отвода масла. Для увеличения прочности и жесткости головки ее стенки снабжены массивными ребрами 3, связывающими стенки и днище с бобышками, в которых устанавливается поршневой палец. Иногда оребряют также внутреннюю поверхность днища.

Юбка имеет более тонкие стенки, чем у головки. В ее средней части расположены бобышки с отверстиями.

Рис. Конструкции поршней с различной формой днища (а—з) и их элементов:
1 — бобышка; 2 — стенка поршня; 3 — ребро; 4 — днище поршня; 5 — канавки для компрессионных колец; 6 — дренажное отверстие для отвода масла

Днища поршней могут быть плоскими (см. а), выпуклыми, вогнутыми и фигурными (рис. б—з). Их форма зависит от типа двигателя и камеры сгорания, принятого способа смесеобразования и технологии изготовления поршней. Самой простой и технологичной является плоская форма. В дизелях применяются поршни с вогнутыми и фигурными днищами (см. рис. е—з).

При работе двигателя поршни нагреваются сильнее, чем цилиндры, охлаждаемые жидкостью или воздухом, поэтому расширение поршней (особенно алюминиевых) больше. Несмотря на наличие зазора между цилиндром и поршнем, может произойти заклинивание последнего. Для предотвращения заклинивания юбке придают овальную форму (большая ось овала перпендикулярна оси поршневого пальца), увеличивают диаметр юбки по сравнению с диаметром головки, разрезают юбку (чаще всего выполняют Т- или П-образный разрез), заливают в поршень компенсационные вставки, ограничивающие тепловое расширение юбки в плоскости качания шатуна, или принудительно охлаждают внутренние поверхности поршня струями моторного масла под давлением.

Поршень, подвергающийся воздействию значительных силовых и тепловых нагрузок, должен обладать высокой прочностью, теплопроводностью и износостойкостью. В целях уменьшения инерционных сил и моментов у него должна быть малая масса. Это учитывается при выборе конструкции и материала для поршня. Чаще всего материалом служит алюминиевый сплав или чугун. Иногда применяют сталь и магниевые сплавы. Перспективными материалами для поршней или их отдельных частей являются керамика и спеченные материалы, обладающие достаточной прочностью, высокой износостойкостью, низкой теплопроводностью, малой плотностью и небольшим коэффициентом теплового расширения.

Поршневые кольца

Поршневые кольца обеспечивают плотное подвижное соединение поршня с цилиндром. Они предотвращают прорыв газов из надпоршневой полости в картер и попадание масла в камеру сгорания. Различают компрессионные и маслосъемные кольца.

Компрессионные кольца (два или три) устанавливают в верхние канавки поршня. Они имеют разрез, называемый замком, и поэтому могут пружинить. В свободном состоянии диаметр кольца должен быть несколько больше диаметра цилиндра. При введении в цилиндр такого кольца в сжатом состоянии оно создает плотное соединение. Для того чтобы обеспечить возможность расширения установленного в цилиндре кольца при нагревании, в замке должен быть зазор 0,2…0,4 мм. С целью обеспечения хорошей приработки компрессионных колец к цилиндрам часто применяют кольца с конусной наружной поверхностью, а также скручивающиеся кольца с фаской на кромке с внутренней или наружной стороны. Благодаря наличию фаски такие кольца при установке в цилиндр перекашиваются в сечении, плотно прилегая к стенкам канавок на поршне.

Маслосъемные кольца (одно или два) удаляют масло со стенок цилиндра, не позволяя ему попадать в камеру сгорания. Они располагаются на поршне под компрессионными кольцами. Обычно маслосъемные кольца имеют кольцевую канавку на наружной цилиндрической поверхности и радиальные сквозные прорези для отвода масла, которое по ним проходит к дренажным отверстиям в поршне (см. рис. а). Кроме маслосъемных колец с прорезями для отвода масла используются составные кольца с осевыми и радиальными расширителями.

Для предотвращения утечки газов из камеры сгорания в картер через замки поршневых колец необходимо следить за тем, чтобы замки соседних колец не располагались на одной прямой.

Поршневые кольца работают в сложных условиях. Они подвергаются воздействию высоких температур, а смазывание их наружных поверхностей, перемещающихся с большой скоростью по зеркалу цилиндра, недостаточно. Поэтому к материалу для поршневых колец предъявляются высокие требования. Чаще всего для их изготовления применяют высокосортный легированный чугун. Верхние компрессионные кольца, работающие в наиболее тяжелых условиях, обычно покрывают с наружной стороны пористым хромом. Составные маслосъемные кольца изготавливают из легированной стали.

Поршневой палец

Поршневой палец служит для шарнирного соединения поршня с шатуном. Он представляет собой трубку, проходящую через верхнюю головку шатуна и установленную концами в бобышки поршня. Крепление поршневого пальца в бобышках осуществляется двумя стопорными пружинными кольцами, расположенными в специальных канавках бобышек. Такое крепление позволяет пальцу (в этом случае он называется плавающим) проворачиваться. Вся его поверхность становится рабочей, и он меньше изнашивается. Ось пальца в бобышках поршня может быть смещена относительно оси цилиндра на 1,5…2,0 мм в сторону действия большей боковой силы. Благодаря этому уменьшается стук поршня в непрогретом двигателе.

Поршневые пальцы изготавливают из высококачественной стали. Для обеспечения высокой износоустойчивости их наружную цилиндрическую поверхность подвергают закалке или цементации, а затем шлифуют и полируют.

Поршневая группа состоит из довольно большого числа деталей (поршень, кольца, палец), масса которых по технологическим причинам может колебаться; в некоторых пределах. Если различие в массе поршневых групп в разных цилиндрах будет значительным, то при работе двигателя возникнут дополнительные инерционные нагрузки. Поэтому поршневые группы для одного двигателя подбирают так, чтобы они несущественно отличались по массе (для тяжелых двигателей не более чем на 10 г).

Шатунная группа кривошипно-шатунного механизма состоит из:

шатуна
верхней и нижней головок шатуна
подшипников
шатунных болтов с гайками и элементами их фиксации

Шатун

Шатун соединяет поршень с кривошипом коленчатого вала и, преобразуя возвратно-поступательное движение поршневой группы во вращательное движение коленчатого вала, совершает сложное движение, подвергаясь при этом действию знакопеременных ударных нагрузок. Шатун состоит из трех конструктивных элементов: стержня 2, верхней (поршневой) головки 1 и нижней (кривошипной) головки 3. Стержень шатуна обычно имеет двутавровое сечение. В верхнюю головку для уменьшения трения запрессовывают бронзовую втулку 6 с отверстием для подвода масла к трущимся поверхностям. Нижнюю головку шатуна для обеспечения возможности сборки с коленчатым валом выполняют разъемной. У бензиновых двигателей разъем головки обычно расположен под углом 90° к оси шатуна. У дизелей нижняя головка шатуна 7, как правило, имеет косой разъем. Крышка 4 нижней головки крепится к шатуну двумя шатунными болтами, точно подогнанными к отверстиям в шатуне и крышке для обеспечения высокой точности сборки. Чтобы крепление не ослабло, гайки болтов стопорят шплинтами, стопорными шайбами или контргайками. Отверстие в нижней головке растачивают в сборе с крышкой, поэтому крышки шатунов не могут быть взаимозаменяемыми.

Рис. Детали шатунной группы:
1 — верхняя головка шатуна; 2 — стержень; 3 — нижняя головка шатуна; 4 — крышка нижней головки; 5 — вкладыши; 6 — втулка; 7 — шатун дизеля; S — основной шатун сочлененного шатунного узла

Для уменьшения трения в соединении шатуна с коленчатым валом и облегчения ремонта двигателя в нижнюю головку шатуна устанавливают шатунный подшипник, который выполнен в виде двух тонкостенных стальных вкладышей 5, залитых антифрикционным сплавом. Внутренняя поверхность вкладышей точно подогнана к шейкам коленчатого вала. Для фиксации вкладышей относительно головки они имеют отогнутые усики, входящие в соответствующие пазы головки. Подвод масла к трущимся поверхностям обеспечивают кольцевые проточки и отверстия во вкладышах.

Для обеспечения хорошей уравновешенности деталей кривошипно-шатунного механизма шатунные группы одного двигателя (как и поршневые) должны иметь одинаковую массу с соответствующим ее распределением между верхней и нижней головками шатуна.

В V-образных двигателях иногда используются сочлененные шатунные узлы, состоящие из спаренных шатунов. Основной шатун 8, имеющий обычную конструкцию, соединен с поршнем одного ряда. Вспомогательный прицепной шатун, соединенный верхней головкой с поршнем другого ряда, нижней головкой шарнирно крепится с помощью пальца к нижней головке основного шатуна.

Коленчатый вал

Коленчатый вал, соединенный с поршнем посредством шатуна, воспринимает действующие на поршень силы. На нем возникает вращающий момент, который затем передается на трансмиссию, а также используется для приведения в действие других механизмов и агрегатов. Под влиянием резко изменяющихся по величине и направлению сил инерции и давления газов коленчатый вал вращается неравномерно, испытывая крутильные колебания, подвергаясь скручиванию, изгибу, сжатию и растяжению, а также воспринимая тепловые нагрузки. Поэтому он должен обладать достаточной прочностью, жесткостью и износостойкостью при сравнительно небольшой массе.

Конструкции коленчатых валов отличаются сложностью. Их форма определяется числом и расположением цилиндров, порядком работы двигателя и числом коренных опор. Основными частями коленчатого вала являются коренные шейки 3, шатунные шейки 2, щеки 4, противовесы 5, передний конец (носок 1) и задний конец (хвостовик 6) с фланцем.

К шатунным шейкам коленчатого вала присоединяют нижние головки шатунов. Коренными шейками вал устанавливают в подшипниках картера двигателя. Соединяются коренные и шатунные шейки при помощи щек. Плавный переход от шеек к щекам, называемый галтелью, позволяет избежать концентрации напряжений и возможных поломок коленчатого вала. Противовесы предназначены для разгрузки коренных подшипников от центробежных сил, возникающих на кривошипах вала во время его вращения. Их, как правило, изготавливают как единое целое со щеками.

Для обеспечения нормальной работы двигателя к рабочим поверхностям коренных и шатунных шеек необходимо подавать моторное масло под давлением. Масло поступает из отверстий в картере к коренным подшипникам. Затем оно через специальные каналы в коренных шейках, щеках и шатунных шейках попадает к шатунным подшипникам. Для дополнительной центробежной очистки масла в шатунных шейках имеются грязеуловительные полости, закрытые заглушками.

Коленчатые валы изготавливают методом ковки или литья из среднеуглеродистых и легированных сталей (может применяться также чугун высококачественных марок). После механической и термической обработки коренные и шатунные шейки подвергают поверхностной закалке (для повышения износостойкости), а затем шлифуют и полируют. После обработки вал балансируют, т. е. добиваются такого распределения его массы относительно оси вращения, при котором вал находится в состоянии безразличного равновесия.

В коренных подшипниках применяют тонкостенные износостойкие вкладыши, аналогичные вкладышам шатунных подшипников. Для восприятия осевых нагрузок и предотвращения осевого смещения коленчатого вала один из его коренных подшипников (обычно передний) делают упорным.

Маховик

Маховик крепится к фланцу хвостовика коленчатого вала. Он представляет собой тщательно сбалансированный чугунный диск определенной массы. Кроме обеспечения равномерного вращения коленчатого вала маховик способствует преодолению сопротивления сжатия в цилиндрах при пуске двигателя и кратковременных перегрузок, например, при трогании ТС с места. На ободе маховика закреплен зубчатый венец для пуска двигателя от стартера. Поверхность маховика, которая соприкасается с ведомым диском сцепления, шлифуют и полируют.

Рис. Коленчатый вал:
1 — носок; 2 — шатунная шейка; 3 — коренная шейка; 4 — щека; 5 — противовес; 6 — хвостовик с фланцем

Видео-уроки о КШМ

Кривошипно-шатунный механизм (КШМ): назначение, устройство, принцип работы

Если есть что-то, что прочно ассоциируется с любым автомобилем, это механизм двигателя. Как ни странно, принцип его действия мало изменился с тех пор, как 120 лет назад Карл Бенц запатентовал свой первый автомобиль. Система усложнялась, обрастала сложной электроникой, совершенствовалась, но кривошипно-шатунный механизм (КШМ) остался самым узнаваемым “портретом” любого мотора.

Что такое КШМ и для чего он нужен?

Двигатель в процессе работы должен давать какое-то постоянное движение, и удобней всего, чтобы это было равномерное вращение. Однако силовая часть (цилиндро-поршневая группа, ЦПГ) вырабатывает поступательное движение. Значит, нужно сделать так, чтобы один тип движения преобразовался в другой, причем с наименьшими потерями. Вот для этого и был создан кривошипно-шатунный механизм.
По сути, КШМ – это устройство для получения и преобразования энергии и передачи ее дальше, другим узлам, которые уже эту энергию используют.

Устройство КШМ

Строго говоря, КШМ автомобиля состоит из самого кривошипа, шатунов и поршней. Однако говорить о части, не рассказав о целостной конструкции, было бы в корне неправильно. Поэтому схема и назначение КШП и смежных элементов будет рассматриваться в комплексе.

Блок цилиндров – это начало всего движения в моторе. Его составляющие – поршни, цилиндры и гильзы цилиндров, в которых эти поршни движутся;
Шатуны – это соединительные элементы между поршнями и коленвалом. По сути, шатун представляет собой прочную металлическую перемычку, которая одной стороной крепится к поршню с помощью шатунного пальца, а другой фиксируется на шейке коленвала. Благодаря пальцевому соединению поршень может двигаться относительно цилиндра в одной плоскости. Точно так же шатун охватывает посадочное место коленвала – шатунную шейку, и это крепление позволяет ему двигаться в той же плоскости, что и соединение с поршнем;
Коленвал – коленчатый вал вращения, ось которого проходит через носок вала, коренные (опорные) шейки и фланец маховика. А вот шатунные шейки выходят за ось вала, и благодаря этому при его вращении описывают окружность;
Маховик – обязательный элемент механизма, накапливающий инерцию вращения, благодаря которой двигатель работает ровней и не останавливается в “мертвой точке”.

Эти и другие элементы КШМ можно условно разделить на подвижные, те, что выполняют непосредственную работу, и неподвижные вспомогательные элементы.

Подвижная (рабочая) группа КШМ

Как понятно из названия, к подвижной группе относятся элементы, которые активно задействованы в работе двигателя.

Поршень

Устройство поршневой группы: (1 — масляно-охлаждающий канал; 2 — камера сгорания в днище поршня; 3 — днище поршня; 4 — канавка первого компрессионного кольца; 5 — первое (верхнее) компрессионное кольцо; 6 — второе (нижнее) компрессионное кольцо; 7 — маслосъемное кольцо; 8 — масляная форсунка; 9 — отверстие в головке шатуна для подвода масла к поршневому пальцу; 10 — шатун; 11 — поршневой палец; 12 — стопорное кольцо поршневого пальца; 13 и 14 — перегородки поршневых колец; 15 — жаровой пояс.)

Неподвижная группа КШМ

Неподвижной группой можно назвать внешнюю часть двигателя, в которой находится КШП.

Блок цилиндров

Принцип работы КШМ

Работа механизма двигателя основана на энергии расширения при сгорании топливно-воздушной смеси. Именно эти “микровзрывы” являются движущей силой, которую кривошипно-шатунный механизм переводит в удобную форму. На видео, ниже, подробно описанный принцип работы КШМ в 3Д анимайии.

Принцип работы КШМ:

В цилиндрах двигателя сгорает распыленное и смешанное с воздухом топливо. Такая дисперсия предполагает не медленное горение, а мгновенное, благодаря чему воздух в цилиндре резко расширяется.
Поршень, который в момент начала горения топлива находится в верхней точке, резко опускается вниз. Это прямолинейное движение поршня в цилиндре.
Шатун соединен с поршнем и коленвалом так, что может двигаться (отклоняться) в одной плоскости. Поршень толкает шатун, который надет на шейку коленвала. Благодаря подвижному соединению, импульс от поршня через шатун передается на коленвал по касательной, то есть вал делает поворот.
Поскольку все поршни по очереди толкают коленвал по тому же принципу, их возвратно-поступательное движение переходит во вращение коленвала.
Маховик добавляет импульс вращения, когда поршень находится в «мертвых» точках.

Интересно, что для старта двигателя нужно сначала раскрутить маховик. Для этой цели нужен стартер, который сцепляется с зубчатым венцом маховика и раскручивает его, пока мотор не заведется. Закон сохранения энергии в действии.

Остальные элементы двигателя: клапаны, распредвалы, толкатели, система охлаждения, система смазки, ГРМ и прочие – необходимые детали и узлы для обеспечения работы КШМ.

Основные неисправности

Учитывая нагрузки, как механические, так и химические, и температурные, кривошипно-шатунный механизм подвержен различным проблемам. Избежать неприятностей с КШП (а значит, и с двигателем) помогает грамотное обслуживание, но всё равно от поломок никто не застрахован.

Стук в двигателе

Один из самых страшных звуков, когда в моторе вдруг появляется странный стук и прочие посторонние шумы. Это всегда признак проблем: если что-то начало стучать, значит, с ним проблема. Поскольку в двигателе элементы подогнаны с микронной точностью, стук свидетельствует об износе. Придется разбирать двигатель, смотреть, что стучало, и менять изношенную деталь.

Основной причиной износа чаще всего становится некачественное ТО двигателя. Моторное масло имеет свой ресурс, и его регулярная замена архиважна. То же относится и к фильтрам. Твердые частички, даже мельчайшие, постепенно изнашивают тонко пригнанные детали, образуют задиры и выработку.

Стук может говорить и об износе подшипников (вкладышей). Они также страдают от недостатка смазки, поскольку именно на вкладыши приходится огромная нагрузка.

Снижение мощности

Потеря мощности двигателя может говорить о залегании поршневых колец. В этом случае кольца не выполняют свою функцию, в камере сгорания остается моторное масло, а продукты сгорания прорываются в двигатель. Прорыв газов говорит и о пустой растрате энергии, и это чувствует автовладелец как снижение динамических характеристик. Продолжительная работа в такой ситуации может только ухудшить состояние двигателя и довести стандартную, в общем-то, проблему до капремонта двигателя.

Проверить состояние мотора можно самостоятельно, измерив компрессию в цилиндрах. Если она ниже нормативной для данной модификации двигателя, значит, предстоит ремонт двигателя.

Повышенный расход масла

Если двигатель начал “жрать” масло, это явный признак залегания поршневых колец или других проблем с цилиндро-поршневой группой. Масло сгорает вместе с топливом, из выхлопной трубы идет черный дым, температура в камере сгорания превышает расчетную, и это не добавляет двигателю здоровья. В некоторых случаях может помочь очистка без демонтажа двигателя, но в большинстве случаев предстоит разборка и дефектовка двигателя.

Нагар

Отложения на поршнях, клапанах и свечах зажигания говорят о том, что с двигателем есть проблема. Если топливо не сгорает полностью, нужно искать причину неисправности и устранять ее. В противном случае мотору грозит перегрев из-за ухудшения теплопроводности поверхностей со слоем нагара.

Белый дым из выхлопной трубы

Появляется, когда в камеру сгорания попадает антифриз. Причиной чаще всего бывает износ прокладки ГБЦ или микротрещины в рубашке охлаждения двигателя, и для устранения проблемы необходима ее замена.

Медлить в этой ситуации нежелательно: маленькая протечка может обернуться гидроударом. Камера сгорания наполняется жидкостью, поршень движется вверх, но жидкость, в отличие от воздуха, не сжимается, и получается эффект удара о твёрдую поверхность. Последствия такой катастрофы могут быть любые, вплоть до “кулака дружбы” и продажи машины на запчасти.

Заключение

Несмотря на высокие нагрузки, критические условия работы и даже небрежность владельцев, кривошипно-шатунный механизм отличается завидной живучестью. Вывести его из строя можно неправильным обслуживанием, нештатными нагрузками, поломкой смежных элементов. Да, двигатель почти всегда можно починить, но эта услуга обойдётся в разы дороже, чем просто грамотное регулярное ТО. Недаром же есть двигатели “миллионники”, которые способны служить десятилетиями, не доставляя проблем владельцу машины.

Устройство КШМ

КШМ ВАЗ 2110, 2111, 2112

Основные размеры КШМ ВАЗ 2110, 2111, 2112

показаны на рисунке. Хорошо зарекомендовали

себя двигателя ВАЗ 2110, они имеют много

взаимозаменяемых деталей КШМ с двигателями

ВАЗ 2108, ВАЗ 2109

Кривошипно-шатунный механизм (КШМ) преобразует прямолинейное возвратно-поступательные движения поршней, воспринимающих давление газов, во вращательное движение коленчатого вала.

Устройство КШМ можно разделить на две группы: подвижные и неподвижные.

поршень, поршневые кольца, поршневые пальцы и шатуны, коленчатый вал, маховик.

Блок-картер, головка блока цилиндров, гильзы цилиндров. Имеются также фиксирующие и крепежные детали.

Поршневая группа включает в себя поршень, поршневые кольца, поршневой палец с фиксирующими деталями. Поршень воспринимает усилие расширяющихся газов при рабочем ходе и передает ею через шатун па кривошип коленчатого вала; осуществляет подготовительные такты; уплотняет над поршневую полость цилиндра как от прорыва газов в картер, так и от излишнего проникновения в нее смазочного материала.

Для коренных подшипников применяются подшипники скольжения, выполненные в виде вкладышей, основой которых является стальная лента толщиной 1,9—2,8 мм для карбюраторных двигателей и 3—6 мм для дизелей. В качестве антифрикционного материала вкладышей используют высокооловянистый алюминиевый сплав для карбюраторных двигателей и трехслойные с рабочим слоем из свинцовой бронзы.

Маховик служит для уменьшения неравномерности вращения коленчатого вала, накопления энергии во время рабочего хода поршня, необходимой для вращения вала в течение подготовительных тактов, и вывода деталей КШМ из ВМТ (верхней мертвой точки) и НВТ (нижней мертвой точки).
В многоцилиндровых двигателях маховик является, в основном, накопителем кинетической энергии, необходимой для пуска двигателя и обеспечения плавного трогания автомобиля с места.

Маховики отливают из чугуна в виде лиска с массивным ободом и проводят его динамическую балансировку в сборе с коленчатым валом. На ободе маховика имеется посадочный поясок для напрессовки зубчатого венца для электрического пуска стартером. На цилиндрической поверхности маховика находятся метки или маркировочные штифты и надписи, определяющие момент прохождения ВМТ поршнем первого цилиндра. На торцевую рабочую поверхность опирается фрикционный диск сцепления. Для крепления его кожуха имеются резьбовые отверстия. Маховик центрируют по наружной поверхности фланца с помощью выточки, а положения его относительно коленчатого вала фиксируют установочным штифтом или несимметричным расположением отверстий крепления маховика.

Форма и конструкция поршня, включая днище поршня и отверстие под поршневой палец, в значительной степени определяются формой камеры сгорания.

Шатун необходим для соединения поршня с коленчатым валом и передачи усилия от поршня к коленчатому валу

1 — стопорное кольцо, 2 — поршневой палец, 3 — маслосьемные кольца, 4 — компрессионные кольца, 5 — камера сгорания, 6 — днище поршня, 7 — головка поршня: 8 — юбка поршня; 9 — поршень: 10 — форсунка; 11- шатун; 12 — вкладыш; 13 — шайба , 14 — длинный болт; 15 — короткий болт; 16 — крышка шатуна, 17 — втулка шатуна; 18 — номер на шатуне; 19 — метка на крышке шатуна; 20 — шатунный болт.

Поршень состоит из головки поршня и направляющей части — юбки поршня. С внутренней стороны имеются приливы — бобышки с гладкими отверстиями под поршневой палец. Для фиксации пальца в отверстиях проточены канавки под стопорные кольца. В зоне выхода отверстий на внешних стенках юбки выполняются местные углубления, где стенки юбки не соприкасаются со стенками цилиндров. Таким образом получаются так называемые холодильники. Для снижения температуры нагрева направляющей поршня в карбюраторных двигателях головку поршня отделяют две поперечные симметричные прорези, которые препятствуют отводу теплоты от днища.

Нагрев, а следовательно, и тепловое расширение поршня по высоте неравномерны. Поэтому поршни выполняют в виде конуса овального сечения. Головка поршня имеет диаметр меньше, чем направляющая. В быстроходных двигателях, особенно при применении коротких шатунов, скорость изменения боковой силы довольно значительна. Это приводит к удару поршня о цилиндр. Чтобы избежать стуков, при перекладке поршневые пальцы смещают на 1,4—1,6 мм в сторону действия максимальной боковой силы, что приводит к более плавной перекладке и снижению уровня шума.

Головка поршня состоит из днища и образующих ее стенок, в которых именно канавки под поршневые кольца. В нижней канавке находятся дренажные отверстия для отвода масла диаметром 2,5—3 мм. Днище головки является одной из стенок камеры сгорания и воспринимает давление газов, омывается открытым пламенем и горячими газами. Для увеличения прочности днища и повышения обшей жесткости головки се стенки выполняются с массивными ребрами. Днища поршней изготовляют плоскими, выпуклыми, вогнутыми и фигурными. Форма выбирается с учетом типа двигателя, камеры сгорания, процесса смесеобразования и технологии изготовления поршней.

Поршневые кольца — элементы уплотнения поршневой группы, обеспечивающие герметичность рабочей полости цилиндра и отвод теплоты от головки поршня.

По назначению кольца подразделяются на:

Компрессионные кольца — препятствующие прорыву газов в картер и отводу теплоты в стенки цилиндра.

Маслосъемные кольца — обеспечивающие равномерное распределение масла по поверхности цилиндра и препятствующие проникновению масла в камеру сгорания.

Изготовляются кольца из специальною легированною чугуна или стали. Разрез кольца, называемый замком, может быть прямым, косым или ступенчатым. По форме и конструкции поршневые кольца дизелей делятся на трапециевидные, с конической поверхностью, и подрезом, маслосъемные, пружинящие с расширителем; поршневые кольца карбюраторных двигателей — на бочкообразные, с конической поверхностью со скосом, с подрезом; маслосьемные — с дренажными отверстиями и узкой перемычкой, составные предсталяют собой два стальных лиска (осевой и радиальный расширители).

Составное маслосъемное поршневое кольцо (а) и его установка в головке поршня двигателя: 1 — дискообразное кольцо; 2 — осевой расширитель; 3 — радиальный расширитель; 4— замок кольца; 5 — компрессионные кольца; 6 — поршень; 7 — отверстие в канавке маслосъемного кольца.

Для повышения износостойкости первого компрессионного кольца, работающего и условиях высоких температур и граничного трения, его поверхность покрывают пористым хромом. Устанавливая на поршень поршневые кольца, необходимо следить за тем, чтобы замки соседних колец были смещены один относительно другого на некоторый угол (90 —180 градусов).

Поршневой палец обеспечивает шарнирное соединение шатуна с поршнем. Поршневые пальцы изготовляют из малоуглеродистых сталей. Рабочую поверхность тщательно обрабатывают и шлифуют. Для уменьшения массы палец выполняют пустотелым.

Установка поршневого пальца

Шатун шарнирно соединяет поршень с кривошипом коленчатого вала. Он воспринимает от поршня и передает коленчатому валу усилие давления газов при рабочем ходе, обеспечивает перемещение поршней при совершении вспомогательных тактов. Шатун работает в условиях значительных нагрузок действующих по его продольной оси.

Шатун состоит из верхней головки, в которой имеется гладкое отверстие под подшипник поршневого пальца; стержня двутаврового сечения и нижней головки с разъемным отверстием для крепления с шатунной шейкой коленчатого вата. Крышка нижней головки крепится с помощью шатунных болтов. Шатун изготавливают методом гарячей штамповки из высокочественной стали. Для более подробного изучения создан раздел «Устройство шатуна«.

Для смазывания подшипника поршневого пальца (бронзовая втулка) в верхней головке шатуна имеются отверстие или прорези. В двигателях марки «ЯМЗ» подшипник смазывается под давлением, для чего в стержне шатуна имеется масляный канал. Плоскость разъема нижней головки шатуна может располагаться под различными углами к продольной оси шатуна. Наибольшее распространение получили шатуны с разъемом перпендикулярным к оси стержня, В двигателях марки «ЯМЗ» имеющим больший диаметр, чем диаметр цилиндра, pазмер нижней головки шатуна, выполнен косой разъем нижней головки, так как при прямом разъеме монтаж шатуна через цилиндр при сборке двигателя становится невозможным. Для подвода масла к стенкам цилиндра на нижней головке шатуна имеется отверстие. С целью уменьшения трения и изнашивания в нижние головки шатунов устанавливают подшипники скольжения, состоящие из двух взаимозаменяемых вкладышей (верхнего и нижнею).

Вкладыши изготовляются из стальной профилированной ленты толщиной 1,3—1,6 мм для карбюраторных двигателей и 2—3,6 мм для дизелей. На ленту наносят антифрикционный сплав толщиной 0,25—-0,4 мм — высокооловянистый алюминиевый сплав (для карбюраторных двигателей). На дизелях марки «КамАЗ» применяют трехслойные вкладыши, залитые свинцовистой бронзой. Шатунные вкладыши устанавливаются в нижнюю головку шатуна с натягом 0,03—0,04 мм. От осевого смешения и провертывания вкладыши удерживаются в своих гнездах усиками, входящими в пазы, которые при сборке шатуна и крышки должны располагаться на одной стороне шатуна.

Устройство двигателя автомобиля не сложно для обучения, главное изучать материал последовательно и систематизированно.

СОДЕРЖАНИЕ:

1. Устройство КШМ двигателя

1.1 Подвижные детали КШМ

1.2 Неподвижные детали КШМ

2. Неисправности КШМ двигателя

2.1 Звуки неисправностей двигателя (стуки двигателя)

2.2 Признаки и причины неисправностей двигателя автомобиля

3. Капитальный ремонт двигателя автомобиля

Кривошипно-шатунный механизм: устройство, детали, принцип работы

Практически в любом поршневом двигателе, установленном в автомобиле, тракторе, мотоблоке, используется кривошипно- шатунный механизм. Стоят они и компрессорах для производства сжатого воздуха. Энергию расширяющихся газов, продуктов сгорания очередной порции рабочей смеси, кривошипный механизм преобразует во вращение рабочего вала, передаваемое на колеса, гусеницы или привод мотокосы. В компрессоре происходит обратное явление: энергия вращения приводного вала преобразуется в потенциальную энергию сжимаемого в рабочей камере воздуха или другого газа.

Устройство механизма

Первые кривошипные устройства были изобретены в античном мире. На древнеримских лесопилках вращательное движение водяного колеса, вращаемого речным течением, преобразовывалось в возвратно-поступательной движение полотна пилы. В античности большого распространения такие устройства не получили по следующим причинам:

деревянные части быстро изнашивались и требовали частого ремонта или замены;
рабский труд обходился дешевле высоких для того времени технологий.

В упрощенном виде кривошипно-шатунный механизм использовался с XVI века в деревенских прялках. Движение педали преобразовывалось во вращение прядильного колеса и других частей приспособления.

Разработанные в XVIII веке паровые машины тоже использовали кривошипный механизм. Он располагался на ведущем колесе паровоза. Давление пара на поршневое дно преобразовывалось в возвратно- поступательное движение штока, соединенного с шатуном, шарнирно закрепленном на ведущем колесе. Шатун придавал колесу вращение. Такое устройство кривошипно-шатунного механизма было основой механического транспорта до первой трети XX века.

Паровозная схема была улучшена в крейцкопфных моторах. Поршень в них жестко прикреплен к крейцкопфу- штоку, скользящему в направляющих взад и вперед. На конце штока закреплен шарнир, к нему присоединен шатун. Такая схема увеличивает размах рабочих движений, позволяет даже сделать вторую камеру с другой стороны от поршня. Таким образом каждое движение штока сопровождается рабочим тактом. Такая кинематика и динамика кривошипно-шатунного механизма позволяет при тех же габаритах удвоить мощность. Крейцкопфы применяются в крупных стационарных и корабельных дизельных установках.

Элементы, составляющие кривошипно-шатунный механизм, разбивают на следующие типы:

Подвижные.
Неподвижные.

К первым относятся:

поршень;
кольца;
пальцы;
шатун;
маховик;
коленвал;
подшипники скольжения коленчатого вала.

К неподвижным деталям кривошипно-шатунного механизма относят:

блок цилиндров;
гильза;
головка блока;
кронштейны;
картер;
другие второстепенные элементы.

Поршни, пальцы и кольца объединяют в поршневую группу.

Каждый элемент, равно как и подробная кинематическая схема и принцип работы заслуживают более подробного рассмотрения

Блок цилиндров

Это одна из самых сложных по конфигурации деталь двигателя. На схематическом объемном чертеже видно, что внутри он пронизан двумя непересекающимися системами каналов для подачи масла к точкам смазки и циркуляции охлаждающей жидкости. Он отливается из чугуна или сплавов легких металлов, содержит в себе места для запрессовки гильз цилиндра, кронштейны для подшипников коленвала, пространство для маховика, систем смазки и охлаждения. К блоку подходят патрубки системы подачи топливной смеси и удаления отработанных газов.

Снизу к блоку через герметичную прокладку крепится масляный картер- резервуар для смазки. В этом картере и происходит основная работа кривошипно- шатунного механизма, сокращенно КШМ.

Гильза должна выдерживать высокое давление в цилиндре. Его создают газы, образовавшиеся после сгорания топливной смеси. Поэтому и то место блока, куда гильзы запрессованы, должно выдерживать большие механические и термические нагрузки.

Гильзы обычно изготавливают из прочных сортов стали, реже — из чугуна. В ходе работы двигателя они изнашиваются при капитальном ремонте двигателя могут быть заменены. Различают две основных схемы их размещения:

сухая, внешняя сторона гильзы отдает тепло материалу блока цилиндров;
влажная, гильза омывается снаружи охлаждающей жидкостью.

Второй вариант позволяет развивать большую мощность и переносить пиковые нагрузки.

Поршни

Деталь представляет из себя стальную или алюминиевую отливку в виде перевернутого стакана. Скользя по стенкам цилиндра, он принимает на себя давление сгоревшей топливной смеси и превращает его в линейное движение. Далее через кривошипный узел она превращается во вращение коленчатого вала, а затем передается на сцепление и коробку передач и через кардан к колесам. Силы, действующие в кривошипно-шатунном механизме, приводят транспортное средство или стационарный механизм в движение.

Деталь выполняет следующие функции:

на такте впуска, двигаясь вниз (или в направлении от коленчатого вала, если цилиндр расположен не вертикально) на, он увеличивает объем рабочей камеры и создает в ней разрежение, затягивающее и равномерно распределяющее по объему очередную порцию рабочей смеси;
на такте сжатия поршневая группа движется вверх, сжимая рабочую смесь до необходимой степени;
далее идет рабочий такт, деталь под давлением идет вниз, передавая импульс вращения коленчатому валу;
на такте выпуска он снова идет вверх, вытесняя отработанные газы в выхлопную систему.

На всех тактах, кроме рабочего, поршневая группа движется за счет коленчатого вала, забирая часть энергии его вращения. На одноцилиндровых двигателях для аккумуляции такой энергии служим массивный маховик, на многоцилиндровые такты цилиндров сдвинуты во времени.

Конструктивно изделие подразделяется на такие части, как:

днище, воспринимающее давление газов;
уплотнение с канавками для поршневых колец;
юбка, в которой закреплен палец.

Палец служит осью, на которой закреплено верхнее плечо шатуна.

Поршневые кольца

Назначение и устройство поршневых колец обуславливается их ролью в работе кривошипных- устройств. Кольца выполняются плоскими, они имеют разрез шириной в несколько десятых частей миллиметра. Их вставляют в проточенные для них кольцевые углубления на уплотнении.

Кольца выполняют следующие функции:

Уплотняют зазор между гильзой и стенками поршня.
Обеспечивают направление движения поршня.
Охлаждают. Касаясь гильзы, компрессионные кольца отводят избыточное тепло от поршня, оберегая его от перегрева.
Изолируют рабочую камеру от смазочных материалов в картере. С одной стороны, кольца задерживают капельки масла, разбрызгиваемые в картере ударами противовесов щек коленвала, с другой, пропускают небольшое его количество для смазки стенок цилиндра. За это отвечает нижнее, маслосъемное кольцо.

Смазывать необходимо и соединение поршня с шатуном.

Отсутствие смазки в течение нескольких минут приводит детали цилиндра в негодность. Трущиеся части перегреваются и начинают разрушаться либо заклиниваются. Ремонт в этом случае предстоит сложный и дорогостоящий.

Поршневые пальцы

Осуществляют кинематическую связь поршня и шатуна. Изделие закреплено в поршневой юбке и служит осью подшипника скольжения. Детали выдерживают высокие динамические нагрузки во время рабочего хода, а также смены такта и обращения направления движения. Вытачивают их из высоколегированных термостойких сплавов.

Различают следующие типы конструкции пальцев:

Фиксированные. Неподвижно крепятся в юбке, вращается только обойма верхней части шатуна.
Плавающие. Могут проворачиваться в своих креплениях.

Плавающая конструкция применяется в современных моторах, она снижает удельные нагрузки на компоненты кривошипно- шатунной группы и увеличивает их ресурс.

Шатун

Эта ответственный элемент кривошипно-шатунного механизма двигателя выполнен разборным, для того, чтобы можно было менять вкладыши подшипников в его обоймах. Подшипники скольжения используются на низкооборотных двигателях, на высокооборотных устанавливают более дорогие подшипники качения.

Внешним видом шатун напоминает накидной ключ. Для повышения прочности и снижения массы поперечное сечение сделано в виде двутавровой балки.

При работе деталь испытывает попеременно нагрузки продольного сжатия и растяжения. Для изготовления используют отливки из легированной или высокоуглеродистой стали.

Коленчатый вал

Преобразование осуществляет с помощь.

Из деталей кривошипно-шатунной группы коленчатый вал имеет наиболее сложную пространственную форму. Несколько коленчатых сочленений выносят оси вращения его сегментов в сторону от основной продольной оси. К этим вынесенным осям крепятся нижние обоймы шатунов. Физический смысл конструкции точно такой же, как и при закреплении оси шатуна на краю маховика. В коленвала «лишняя», неиспользуемая часть маховика изымается и заменяется противовесом. Это позволяет существенно сократить массу и габариты изделия, повысить максимально доступные обороты.

Основные части, из которых состоит коленвал, следующие:

Шейки. Служат для крепления вала в кронштейнах картера и шатунов на валу. Первые называют коренными, вторые — шатунными.
Щеки. Образуют колена, давшие узлу свое название. Вращаясь вокруг продольной оси и толкаемые шатунами, преобразуют энергию продольного движения поршневой группы во вращательную энергию коленвала.
Фронтальная выходная часть. На ней размещен шкив, от которого цепным или ременным приводом крутятся валы вспомогательных систем мотора- охлаждения, смазки, распределительного механизма, генератора.
Основная выходная часть. Передает энергию трансмиссии и далее — колесам.

Тыльная часть щек, выступающая за ось вращения коленвала, служит противовесом для основной их части и шатунных шеек. Это позволяет динамически уравновесит вращающуюся с большой скоростью конструкцию, избежав разрушительных вибраций во время работы.

Для изготовления коленвалов используются отливки из легких высокопрочных чугунов либо горячие штамповки (поковки) из упрочненных сортов стали.

Картер двигателя

Служит конструктивной основой всего двигателя, к нему крепятся все остальные детали. От него отходят внешние кронштейны, на них весь агрегат прикреплен к кузову. К картеру крепится трансмиссия, передающая от двигателя к колесам крутящий момент. В современных конструкциях картер исполняется единой деталью с блоком цилиндров. В его пространственных рамках и происходит основная работа узлов, механизмов и деталей мотора. Снизу к картеру крепится поддон для хранения масла для смазки подвижных частей.

Принцип работы кривошипно-шатунного механизма

Принцип работы кривошипно — шатунного механизма не изменился за последние три столетия.

Во время рабочего такта воспламенившаяся в конце такта сжатия рабочая смесь быстро сгорает, продукты сгорания расширяются и толкают поршень вниз. Он толкает шатун, тот упирается в нижнюю ось, разнесенную в пространстве с основной продольной осью. В результате под действием приложенных по касательной сил коленвал проворачивается на четверть оборота в четырехтактных двигателях и на пол-оборота в двухтактных. таким образом продольное движение поршня преобразуется во вращение вала.

Расчет кривошипно-шатунного механизма требует отличных знаний прикладной механики, кинематики, сопротивления материалов. Его поручают самым опытным инженерам.

Неисправности, возникающие при работе КШМ и их причины

Сбои в работе могут случиться в разных элементах кривошипно-шатунной группы. Сложность конструкции и сочетания параметров шатунных механизмов двигателей заставляет особенно внимательно относить к их расчету, изготовлению и эксплуатации.

Наиболее часто к неполадкам приводит несоблюдение режимов работы и технического обслуживания мотора. Некачественная смазка, засорение каналов подачи масла, несвоевременная замена или пополнение запаса масла в картере до установленного уровня- все эти причины приводят к повышенному трению, перегреву деталей, появлению на их рабочих поверхностях задиров, потертостей и царапин. При каждой замене масла обязательно следует менять масляный фильтр. В соответствии с регламентом обслуживания также нужно менять топливные и воздушные фильтры.

Нарушение работы системы охлаждения также вызывает термические деформации деталей вплоть до их заклинивания или разрушения. Особенно чувствительны к качеству смазки дизельные моторы.

Неполадки в системе зажигания также могут привести к появлению нагара на поршне и п\его кольцах Закоксовывание колец вызывает снижение компрессии и повреждение стенок цилиндра.

Бывает также, что причиной поломки становятся некачественные либо поддельные детали или материалы, примененные при техническом обслуживании. Лучше приобретать их у официальных дилеров или в проверенных магазинах, заботящихся о своей репутации.

Перечень неисправностей КШМ

Наиболее распространенными поломками механизма являются:

износ и разрушение шатунных и коренных шеек коленвала;
стачивание, выкрашивание или плавление вкладышей подшипников скольжения;
загрязнение нагаром сгорания поршневых колец;
перегрев и поломка колец;
скопление нагара на поршневом днище приводит к его перегреву и возможному разрушению;
длительная эксплуатация двигателя с детонационными эффектами вызывает прогорание днища поршня.

Сочетание этих неисправностей со сбоем в системе смазки может вызвать перекос поршней в цилиндрах и заклинивание двигателя. Устранение всех этих поломок связано демонтажом двигателя и его частичной или полной разборкой.

Ремонт занимает много времени и обходится недешево, поэтому лучше выявлять сбои в работе на ранних стадиях и своевременно устранять неполадки.

Признаки наличия неисправностей в работе КШМ

Для своевременного выявления сбоев и начинающих развиваться негативных процессов в кривошипно- шатунной группе полезно знать из внешних признаков:

Стуки в двигателе, непривычные звуки при разгоне. Звенящие звуки часто бывают вызваны детонационными явлениями. Неполное сгорание топлива во время рабочего такта и взрывообразное его сгорание на такте выпуска приводят к скоплению нагара на кольцах и днище поршня, к ухудшению условий их охлаждения и разрушению. Необходимо залить качественное топливо и проверит параметры работы системы зажигания на стенде.
Глухие стуки говорят об износе шеек коленвала. В этом случае следует прекратить эксплуатацию, отшлифовать шейки и заменить вкладыши на более толстые из ремонтного комплекта.
«Поющий» на высокой звонко ноте звук указывает на возможное начало плавления вкладышей или на нехватку масла при повышении оборотов. Также нужно срочно ехать в сервис.
Сизые клубы дыма из выхлопного патрубка свидетельствуют о избытке масла в рабочей камере. Следует проверить состояние колец и при необходимости заменить их.
Падение мощности также может вызываться закоксовыванием колец и снижением компрессии.

При обнаружении этих тревожных симптомов не стоит откладывать визит в сервисный центр. Заклиненный двигатель обойдется намного дороже, и по деньгам, и по затратам времени.

Обслуживание КШМ

Чтобы не повредить детали КШМ, нужно соблюдать все требования изготовителя по периодическому обслуживанию и регулярному осмотру автомобиля.

Уровень масла, особенно на не новом автомобиле, следует проверять ежедневно перед выездом. Занимает это меньше минуты, а может сэкономить месяцы ожидания при серьезной поломке.

Топливо нужно заливать только с проверенных АЗС известных брендов, не прельщаясь двухрублевой разницей в цене.

При обнаружении перечисленных выше тревожных симптомов нужно незамедлительно ехать на СТО.

Не стоит самостоятельно, по роликам из Сети, пытаться растачивать цилиндры, снимать нагар с колец и выполнять другие сложные ремонтные работы. Если у вас нет многолетнего опыта такой работы- лучше обратиться к профессионалам. Самостоятельная установка шатунного механизма после ремонта- весьма сложная операция.

Применять различные патентованные средства «для преобразования нагара на стенках цилиндров», «для раскоксовывания» разумно лишь тогда, когда вы точно уверены и в диагнозе, и в лекарстве.

Устройство КШМ

КШМ ВАЗ 2110, 2111, 2112

Основные размеры КШМ ВАЗ 2110, 2111, 2112

показаны на рисунке. Хорошо зарекомендовали

себя двигателя ВАЗ 2110, они имеют много

взаимозаменяемых деталей КШМ с двигателями

ВАЗ 2108, ВАЗ 2109

Устройство КШМ можно разделить на две группы: подвижные и неподвижные.

поршень, поршневые кольца, поршневые пальцы и шатуны, коленчатый вал, маховик.

Блок-картер, головка блока цилиндров, гильзы цилиндров. Имеются также фиксирующие и крепежные детали.

Шатун необходим для соединения поршня с коленчатым валом и передачи усилия от поршня к коленчатому валу

По назначению кольца подразделяются на:

Компрессионные кольца — препятствующие прорыву газов в картер и отводу теплоты в стенки цилиндра.

Установка поршневого пальца

СОДЕРЖАНИЕ:

1. Устройство КШМ двигателя

1.1 Подвижные детали КШМ

1.2 Неподвижные детали КШМ

2. Неисправности КШМ двигателя

2.1 Звуки неисправностей двигателя (стуки двигателя)

2.2 Признаки и причины неисправностей двигателя автомобиля

3. Капитальный ремонт двигателя автомобиля

Как устроен и для чего служит кривошипно-шатунный механизм? 7 основных неисправностей, которые могут возникнуть в его работе

Если у вас есть автомобиль, то с вероятностью 99.99%, в нём есть кривошипно-шатунный механизм (КШМ). Его нет только в «чистых» электромобилях, а также автомобилях с роторно-поршневым двигателем, а также в газотурбинных двигателях. Все остальные автомобильные двигатели внутреннего сгорания построены именно на базе КШМ, и неважно, дизельные они или бензиновые. Данная система передаёт энергию горения рабочей смеси через коленчатый вал и далее трансмиссию на колёса автомобиля, преобразуя возвратно-поступательное (туда и обратно) движение поршней в цилиндрах мотора во вращательное движение коленчатого вала.

Устройство механизма

В паровых машинах также использовался КШМ, похожий на использующийся сейчас в автомобильных двигателях внутреннего сгорания (ДВС). Только в нём поршень был соединён с шатуном через шток и цилиндр низкого давления. Схожая конструкция используется иногда в ДВС и по сей день.

Кривошипно-шатунный механизм состоит из двух основных групп деталей – подвижных и неподвижных:

К подвижным частям КШМ относятся следующие детали: поршни, которые вместе с кольцами и пальцами объединены в поршневую группу, шатуны, коленчатый вал (в просторечном сокращении — коленвал), подшипники коленвала и маховик.
Неподвижные – это картер, объединённый с блоком цилиндров, гильзы цилиндров, головка блока цилиндров. Также к ним относятся поддон (нижний картер), полукольца коленвала, картер маховика и сцепления, а также кронштейны и детали крепежа.

Иногда выделяют и цилиндропоршневую группу, в которую входит поршневая и гильза цилиндра.

Блок цилиндров

«сухие» — когда внешняя поверхность гильз не омывается охлаждающей жидкостью;
«мокрые» — когда гильзу снаружи охлаждает поток жидкости.

Каждый вариант имеет свои достоинства и недостатки.

Поршни

Поршневые кольца

Уплотнение. Качественные, неизношенные кольца повышают компрессию (давление в цилиндре).
Теплопередача. Компрессионные кольца передают лишнее тепло гильзе цилиндра, предотвращая перегрев двигателя.
Не пропускают моторное масло из картера в камеру сгорания, но оставляют на стенках гильзы небольшой слой масла для смазки цилиндра. Самое нижнее кольцо называется маслосъёмным. Его конструкция специально разработана под эту задачу.

Поршневые пальцы

Шатун

Коленчатый вал

Шейки. Они нужны для того, чтобы закрепить коленвал на картере и шатуны на нём. Подразделяются на коренные и шатунные. На коренных крепится к картеру сам коленчатый вал, на шатунных шейках к коленвалу крепятся шатуны.
Щёки – они и являются своего рода «коленями» коленчатого вала, именно они крутятся вокруг оси коленчатого вала. Щёки коленвала соединяют коренные и шатунные шейки.
Передняя выходная часть вала. К ней присоединены шкивы отбора мощности для привода через ремень, цепь или шестерни распредвала, системы охлаждения генератора и других агрегатов.
Задняя выходная часть вала. Она соединена с маховиком и служит для отбора мощности для «основного предназначения» автомобиля – для движения.

В конструкции коленчатого вала также предусмотрены дополнительные детали, например, противовесы, предназначенные для компенсации вибраций вала, возникающих при ударных нагрузках.

Коленчатые валы чаще всего изготавливаются либо из стали, либо из высококачественного лёгкого чугуна. Чугунные коленвалы изготавливаются при помощи литья, стальные – при помощи штамповки.

Картер двигателя

Картер, отливаемый вместе с блоком цилиндров – основная деталь двигателя автомобиля, можно сказать, что рама двигателя. Именно на картере закреплены основные части двигателя, в нём крутится коленчатый вал, в цилиндрах двигаются поршни и происходит непосредственный процесс превращения энергии сгорания топлива в энергию вращения колёс вашего автомобиля.

Ещё картер является основным местом для размещения моторного масла, которое смазывает двигатель. Для хранения масла также предназначен поддон – нижняя часть картера.

Принцип работы кривошипно-шатунного механизма

Неисправности, возникающие при работе КШМ и их причины

Бывает, что проблема в системе питания или в зажигании. Тогда смесь сгорает не полностью или неравномерно.

Перечень неисправностей КШМ

Главные неприятности, которые могут случится с кривошипно-шатунным механизмом:

Как шатунные, так и коренные шейки коленчатого вала подвержены износу и механическим повреждениям.
Износ, механические повреждения и даже расплавление могут угрожать и вкладышам (подшипникам) шеек коленвала.
«Болезни» поршневых колец – это закоксовывание не до конца сгоревшими продуктами горения (углеводороды окисляются только до углерода), их залегание и даже поломки, что может привести к фатальным последствиям.
Цилиндропоршневая группа также подвержена износу. В современных «движках» это не так заметно, всё-таки они созданы по последнему слову техники, но у каждой детали имеется конечный ресурс.
На днище поршня может отложиться нагар.
В деталях могут появиться трещины, они могут прогореть, обломиться и даже расплавиться.
Двигатель может даже заклинить.

Признаки наличия неисправностей в работе КШМ

Обслуживание КШМ

Заключение

Кривошипно-шатунный механизм – это важнейший агрегат в автомобиле. От его функционирования зависит состояние всего автомобиля и настроение его владельца. Следите за его технической исправностью, и двигатель будет работать долго, радуя вас мощностью и экономичностью.

мьютексов — как мне работать с мьютексами в подвижных типах в C ++?

Около
Продукты
Для команд

Переполнение стека Общественные вопросы и ответы
Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
Вакансии Программирование и связанные с ним технические возможности карьерного роста
Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

Балки — закреплены на одном конце и поддерживаются на другом

Балка закреплена на одном конце и поддерживается на другом — одноточечная нагрузка

Изгибающий момент

M _A = момент на неподвижном конце (Нм, фунт _f футов)

M _F = момент в точке нагрузки F (Нм, фунт _f футов)

R _b = опорная нагрузка на опоре B (Н, фунт _f )

Прогиб

δ _F = F a 3 b 2 (3 L + b) / ( 12 л 3 EI) (1c) 9 0073

δ _F = прогиб (м, фут)

E = Модуль упругости (Па (Н / м 2 ), Н / мм 2 , psi)

I = Момент инерции площади (м 4 , мм 4 , дюйм 4 )

Реакции опоры

R _A = F b (3 л 2 — b 2 ) / (2 л 3 ) (1d)

R _B = F a 2 (b + 2 L) / (2 L 3 ) (1f)

Балка, закрепленная на одном конце и поддерживаемая на другом — постоянная нагрузка

Изгибающий момент

M _A = момент на неподвижном конце (Нм, фунт _на футов)

q = длительная нагрузка (Н / м, фунт _на / фут)

M ₁ = максимальный момент при x = 0.625 L (Нм, фунт _f футов)

Прогиб

δ _max = q L 4 / (185 EI) (2c)

δ _max = максимальный прогиб при x = 0,579 L (м, фут)

δ _1/2 = q L 4 / (192 EI) (2d)

δ _1/2 = прогиб при x = L / 2 (м, фут)

Реакции опоры

Балка, закрепленная на одном конце и поддерживаемая на другом — непрерывная уменьшающаяся нагрузка

Изгибающий момент

M _A = момент на неподвижном конце (Нм, фунт _f футов)

q = непрерывно снижающаяся нагрузка (Н / м, фунт _f / футов)

M ₁ = максимальный момент при x = 0,553 L (Нм, фунт _f фут)

Прогиб

δ _max = q L 4 / (419 EI) (3c)

δ _max = максимальный прогиб при x = 0,553 L (м, фут)

δ _1/2 = q L 4 / (427 EI) (3d)

δ _1/2 = прогиб при x = L / 2 (м, фут)

Реакции опоры

Балка, закрепленная на одном конце и поддерживаемая на другом — Момент на поддерживаемом конце

Изгибающий момент

M _A = момент на неподвижном конце (Нм, фунт _f футов)

Прогиб

δ _max = max прогиб при x = 2/3 L (м, фут)

Реакции опоры

Лезвия челюсти, фиксированные и подвижные

английский
Deutsch

% PDF-1.4 % 14 0 объект > endobj xref 14 62 0000000016 00000 н. 0000001586 00000 н. 0000001733 00000 н. 0000002052 00000 н. 0000002270 00000 н. 0000002350 00000 н. 0000002447 00000 н. 0000002557 00000 н. 0000002982 00000 н. 0000003031 00000 н. 0000003080 00000 н. 0000003293 00000 н. 0000003481 00000 н. 0000003520 00000 н. 0000003569 00000 н. 0000003618 00000 н. 0000003667 00000 н. 0000003689 00000 н. 0000007038 00000 п. 0000007060 00000 п. 0000010296 00000 п. 0000010318 00000 п. 0000012975 00000 п. 0000012997 00000 п. 0000015852 00000 п. 0000015874 00000 п. 0000018750 00000 п. 0000018772 00000 п. 0000021667 00000 п. 0000022001 00000 п. 0000022428 00000 п. 0000022642 00000 п. 0000022864 00000 п. 0000022886 00000 п. 0000025941 00000 п. 0000025963 00000 п. 0000029232 00000 п. 0000044523 00000 п. 0000045374 00000 п. 0000053122 00000 п. 0000053979 00000 п. 0000054641 00000 п. 0000057318 00000 п. 0000058175 00000 п. 0000059032 00000 н. 0000072221 00000 п. 0000132349 00000 н. 0000135453 00000 п. 0000139595 00000 п. 0000141689 00000 н. 0000143944 00000 н. 0000147063 00000 н. 0000151908 00000 н. 0000155139 00000 н. 0000164393 00000 н. 0000172397 00000 н. 0000178517 00000 н. 0000180853 00000 п. 0000185648 00000 н. 0000185726 00000 н. 0000001784 00000 н. 0000002031 00000 н. трейлер ] >> startxref 0 %% EOF 15 0 объект > endobj 16 0 объект > endobj 74 0 объект > поток Hb«a«tv.6Ā # Vp? 2A0K? 10py30p [2Z0Ne8pȾ _oVN ٙ + ٙ 8). / qr -e`EraJ @

Шатун в двигателе держит поршень но качается перед коленвалом

Шатун – так называют медведя, который от недостатка пищи просыпается среди зимы или совсем не впадает в спячку.

Ходит, шатается по лесу, может напасть даже на человека.

Но в этой статье будет не про него, а про совсем безобидную деталь, точнее про шатун в двигателе автомобиля.

Он при своей работе совершает качающие движения, поэтому назван именем коварного хищника. А про Мишку мы как-нибудь в другой раз поговорим. Наш шатун сейчас нам гораздо нужнее чем медведь.

Эта самая деталь, соединяет коленчатый вал и поршень. Ее назначение – преобразование поступательного движения поршня в цилиндре во вращательное движение коленчатого вала, который в свою очередь через трансмиссию приводит в движение колеса автомобиля.

Шатун, особенности конструкции

Конструктивные отличия шатуна определяются типом мотора и схемой его компоновки. Так в бензиновых двигателях используют легкий вариант, а в дизельных – утяжеленный, Причина тому – дизель работает при бОльших степенях сжатия .

Основные элементы

К главным звеньям относятся: стержень, верхняя головка (поршневая) и нижняя (кривошипная). Также в комплект входят: вкладыши нижней головки (подшипники скольжения), подшипниковая втулка верхней головки, болты и гайки со шплинтами для крепления нижней головки к шатуну.

Стержень шатуна может быть разных видов сечения: прямоугольник, круг, крест или Н-образный. Есть движки, в которых шатуны имеют масляную канавку, через которую подается масло к поршню.

Поршневая головка находится вверху – это неразъемный шатунный элемент. Его конструкция зависит от способа установки поршневого пальца.

В двигателях, с пальцем фиксированного типа (палец жестко запрессован в верхнюю шатунную головку), в поршневой в головке предусмотрено цилиндрическое отверстие без втулки.

В варианте движка с плавающим пальцем (палец фиксируется в бобышках поршня), присутствует биметаллическая или бронзовая втулка.

Кривошипная головка находится внизу и имеет разборную конструкцию. Она соединяет коленчатый вал и сам шатун. Включает верхнюю часть и крышку, которая прикреплена к шатуну болтами. Бывает с двумя категориями разъемов относительно стержневой оси – косым (под углом) и прямым (перпендикулярным).

В головке, как уже говорилось, установлены вкладыши подшипника скольжения. Выглядят как две половинки разрезанного плоского кольца. Покрыты и могут содержать от двух до пяти слоев мягкого металла.

В современных моторах применяют двух и трехслойные вкладыши. В двухслойном на металлическую основу нанесен покров антифрикционного материала, а в трехслойном, кроме того есть еще изоляционный слой.

Чтобы не возникало вибраций и шумов во время работы двигателя, все шатуны, и их составляющие должны быть одинаковой массы. Подгонку по массе делают, снимая тонкую стружку с бобышек, которые расположены на верхней головке, на стержне или внизу поршневой головки.

Применяемый материал и профили

Шатуны делают штамповкой из высокопрочной стали или методом литья из чугуна.

В дизельных моторах используются изделия из легированной стали изготовленные методом ковки (горячей штамповки), а в некоторых бензиновых двигателях из порошкообразных металлов, полученные методом спекания.

Напряженные условия работы этой детали предполагают ее высокую надежность, долговечность и износостойкость. Повышенные требования предъявляются и к болтам крепления. Для их производства используют легированные стали, с высоким коэффициентом текучести.

Конструктивные особенности

Стержень шатуна, при работе, подвергается продольному изгибу, поэтому обычно имеет двутавровое сечение, хотя встречаются также круглые, крестообразные и трубчатые. Но оптимальным вариантом считается двутавровый стержень, обладающий хорошей жесткостью при минимальном весе.

Для крестообразных профилей нужны более развитые головки, а это способствует утяжелению детали. У круглого исполнения простая геометрия, но оно требует высокого качества механической обработки.

В массовом автомобильном производстве применяются стержни двутаврового сечения. Для повышения общей жесткости, уменьшения габаритов и массы шатунов в форсированных двигателях обе головки отковывают как одно целое со стержнем. При этом верхней, как правило, придают форму цилиндра.

Верхние головки выпускаются различной формы, отличия зависят лишь от устройства и способа фиксации поршневого пальца, а так же от способа смазки.

Ну, теперь поняли, чем отличается наш шатун от медведя?)))

Теперь самое время поделится информацией с друзьями в социальных сетях про медведя-шатуна.

Да! Не забудьте поделиться с друзьями! Ссылочку скиньте им на эту статью и порядок. И не останавливайтесь на прочитанном, продолжайте расширять свой автомобильный кругозор, читай те статьи про Поршень, про Блок двигателя, Про Коленчатый вал. Всё будет для вас интересно!

До новых встреч, автомобилисты!)))

Поршни, цилиндры, шатуны и коленчатый вал

Мы все время говорим о регулярном техническом обслуживании, но иногда трудно понять, почему так важно соблюдать этот график технического обслуживания. Может помочь небольшое представление об основных деталях внутри вашего двигателя.

Цилиндр в двигателе — это всего лишь трубка. Однако внутри этой трубки происходит вся магия. Все, что описано ниже, происходит в плотно закрытой трубке, называемой цилиндром. У большинства машин их как минимум четыре.

Что такое цилиндр?

Объяснение автомобильного поршня

Поршень по своей конструкции движется вверх и вниз. У автомобильного поршня впереди гораздо более жестокая судьба.Он не только поднимается и опускается, но и должен выдерживать тысячи взрывов каждый раз, когда вы используете свой автомобиль или грузовик. Поршень имеет верх и низ. Верх обычно гладкий, иногда с небольшими углублениями на поверхности, поэтому поршень не задевает ни один из клапанов. В верхней части происходят взрывы.

Когда поршень проталкивается вверх в цилиндр, герметичная топливно-воздушная смесь сжимается, и свеча зажигания заставляет все это взорваться. Вместо того, чтобы выглядеть как сцена из «Звездных войн», этот взрыв содержится внутри двигателя и служит только для быстрого и мощного опускания поршня вниз.Когда поршень опускается, шатун прижимается к части коленчатого вала и поддерживает двигатель.

Соединение стержнем

Шатун соединен с нижней частью поршня. Поршень имеет куполообразную форму и уплотнен вверху, но нижняя часть поршня полая. Внутри этой перевернутой чашки находится штифт для запястья, толстый стальной штифт, который соединяет поршень с шатуном и позволяет шатуну слегка поворачиваться вперед и назад, при этом он при этом прочно прикреплен к нижней части поршня.Это важно, потому что, поскольку шатуны вызывают вращение коленчатого вала, точка, в которой они прикреплены к коленчатому валу, немного смещается по отношению к центру поршня. Это означает, что он должен немного покачиваться вперед и назад, чтобы он не сломался при первом повороте ключа. Штифты для запястий очень прочные и почти никогда не ломаются. Я видел гораздо больше разрушенных поршней, чем штоков.

Коленчатый вал, центр силы

Взрыв, который происходит в цилиндре, заставляет поршень толкаться вниз по направлению к двигателю.Шатун соединяет нижнюю часть поршня с определенной точкой коленчатого вала, передавая энергию сгорания (взрыва в цилиндре) от движения поршня и шатуна вверх и вниз к вращательному движению в коленчатом валу. Каждый раз, когда в цилиндре происходит горение, коленчатый вал поворачивается немного больше. Каждый поршень имеет собственный шатун, и каждый шатун прикреплен к коленчатому валу в разных точках. Они не только расположены вдоль длинного коленчатого вала, но и прикреплены в разных точках вращения коленчатого вала.Это означает, что при вращении всегда толкается другая часть коленчатого вала. Когда это происходит тысячи раз в минуту, вы получаете мощный двигатель, способный перемещать автомобиль по дороге.

* Помните, что если вы забудете долить масло в двигатель или регулярно менять масло, вы рискуете серьезно повредить внутренние части двигателя. Все эти детали нуждаются в постоянной смазке!

Поршни и шатуны двигателя

Поршень выполняет роль подвижной заглушки в цилиндре, образуя нижнюю часть камеры сгорания.Между поршнем и стенкой цилиндра имеется газонепроницаемое уплотнение, поэтому единственный способ расширения горячих газов сгорания — это прижать поршень вниз. То же самое и с пушечным ядром, но вместо того, чтобы улететь на чей-то любимый пиратский корабль, вращающийся коленчатый вал толкает поршень вверх по цилиндру, и цикл повторяется.

Более 60% трения внутри двигателя происходит за счет движения поршневого узла, и поэтому это основная область для повышения эффективности двигателей.Поршень все еще находится в стадии разработки и исследований, о чем мы вскоре поговорим более подробно.

Огромные силы создаются при изменении направления поршня при его движении вверх и вниз. Более легкий поршневой узел имеет меньший импульс, таким образом прикладывая меньшее усилие и позволяя двигателям с более высокими оборотами. Это означает, что происходит постоянный толчок для уменьшения веса шатуна и поршня.

Поршень соединен с коленчатым валом через шатун , часто сокращается до стержень или шатун .Эти части вместе известны как поршень в сборе . Оба конца шатуна могут поворачиваться: часть шатуна, которая соединяется с поршнем, называется малый конец , а конец, который крепится вокруг коленчатого вала, называется большой конец . Большой конец будет иметь Вкладыши подшипники которые минимизируют трение и поддерживают точный масляный зазор с шейкой штока на коленчатом валу. Шатун разделен на две части — с крышка стержня используется для зажима вокруг подшипника шатуна и коленчатого вала.

Компоненты поршневого узла

Поршень

Вся мощность в двигателе достигается за счет силы, воздействующей на верхнюю часть поршня. Эта сила определяется как площадь поршня, умноженная на давление газа. Более крупные поршни и более высокое давление газа обеспечат большую мощность. В целом размер поршня ограничен конструкцией двигателя, но поршень действительно играет жизненно важную роль в поддержании высокого давления газа, создавая газонепроницаемое уплотнение со стенкой цилиндра.

Верхняя поверхность поршня называется кроны (также голова или купол ). В серийных двигателях корона бывает различной формы, но обычно она бывает плоской, выпуклой или выпуклой.

[Различные формы коронки]

Практически все современные поршни включают предохранительные клапаны которые обеспечивают зазор вокруг клапанов в верхней части хода поршня.

Заводная головка, находящаяся в непосредственном контакте с горячими дымовыми газами, сильно нагревается.Именно эта область расширяется больше всего, поэтому будет небольшой конус внутрь от нижней части поршня, чтобы обеспечить больший зазор вокруг этой верхней площадки между головкой и верхним поршневым кольцом.

Хотя нам требуется газонепроницаемое уплотнение, нам также необходимо, чтобы поршень плавно перемещался по цилиндру с минимальным трением, поэтому поршню требуется некоторое клиренс . У обычного поршня зазор между ним и стенкой цилиндра составляет 0,1 мм (0,004 дюйма) — это примерно ширина человеческого волоса.Чтобы сохранить этот зазор, поршень должен быть точно обработан, а сплав, из которого он сделан, будет точно определен с учетом теплового расширения.

Небольшой зазор между поршнем и стенкой цилиндра перекрывается кольца поршневые , которые входят в канавки на поршне в области, известной как поршневой ремень . Пространства между этими канавками называются кольцо приземляется .

Поршень прикреплен к шатуну с помощью короткой полой трубки, называемой штифт на запястье , или поршневой палец .Эта булавка для запястья несет полную силу сгорания.

На поршень при сгорании действуют не только вертикальные силы, но и боковые силы, вызванные постоянно изменяющимся углом шатуна. Из-за этих боковых сил поршню требуются гладкие поверхности, чтобы он мог прилегать к стенке цилиндра и удерживать поршень в вертикальном положении. Боковые поверхности поршня известны как Юбка поршня .

[Пышная юбка и юбка-тапочка]

Есть два типа юбок.Самый простой — это полная юбка или сплошная юбка, представляющая собой классический поршень трубчатой формы. Эта конструкция до сих пор используется в двигателях грузовиков и больших коммерческих автомобилей, но уже давно заменена на автомобили и мотоциклы более легкой конструкцией, известной как поршневой тап .

У скользящего поршня часть юбки срезана, остались только поверхности, которые опираются на переднюю и заднюю часть стенки цилиндра. Такое удаление сводит к минимуму вес и уменьшает площадь контакта между поршнем и стенкой цилиндра, тем самым уменьшая трение.

Современные производственные двигатели дополнительно уменьшают трение между поршнем и стенкой цилиндра за счет использования Покрытие поршня с низким коэффициентом трения , как тефлон в сковороде с антипригарным покрытием. Эти покрытия обычно наносятся трафаретной печатью в виде заплатки на юбки поршней — например, на изображенном на рисунке покрытии на основе графита двигателя Ford Fiesta Ecoboost.

Когда поршень опускается на такте сгорания, он будет оказывать боковое усилие в направлении, противоположном наклонному шатуну.Направление цилиндра, на которое действует эта сила, известно как сторона осевого напора, и поршень и стенка цилиндра будут подвергаться большему износу в этой области.

Поршень становится невероятно горячим, и ему необходимо эффективно отводить это тепло. Тепло от поршня идет в три места: в виде лучистого тепла в камеру сгорания, в стенки цилиндра через поршневые кольца и вниз по шатуну. Кроме того, во многих двигателях поршень охлаждается с помощью масла, распыляемого на нижнюю часть.

Поршневые кольца

Поршневые кольца устанавливаются вокруг поршня, перекрывая небольшой зазор между поршнем и стенкой цилиндра. Обычно на поршне имеется три поршневых кольца, выполняющих разные функции.

Компрессионные кольца

Два верхних кольца называются кольца компрессионные (также известный как нажимные кольца или газовые кольца ) и их основная роль заключается в предотвращении проникновения газов через небольшой зазор между поршнем и стенкой цилиндра.Этот проход газа через поршень в картер известен как минет и должны быть минимизированы для сохранения сжатия.

Компрессионные кольца обычно изготавливаются из твердого чугуна и оказывают внешнее давление на стенку цилиндра. Это внешнее давление возникает из-за естественной упругости колец, но дополняется на такте сгорания давлением газа за кольцами, которое более плотно прижимает их к стенке цилиндра.

[Давление газа за компрессионными кольцами]

Важно отметить, что компрессионные кольца не оказывают бокового давления на поршень и не действуют для него как направляющие.Канавка в поршне будет глубже, чем ширина поршневого кольца, что позволит кольцу скользить по масляной пленке.

Компрессионные кольца также передают тепло от поршня к стенке цилиндра, где оно рассеивается в охлаждающей жидкости, протекающей через водяные рубашки.

Эти кольца сломаны с небольшим зазором, который позволяет устанавливать и снимать их поверх поршня. Ширина этого зазор поршневого кольца указывается производителем, и его можно измерить, поместив кольцо внутрь цилиндра и измерив зазор с помощью щупа.На этом рисунке зазоры сильно преувеличены, на самом деле они будут очень тонкими — 0,2 мм или меньше.

Кольца контроля масла

Кольцо нижнее на поршне Масло-контрольное кольцо . Масло постоянно разбрызгивается на стенки цилиндров либо из отверстий в шатунах, либо из форсунок, установленных в картере. Для минимального трения нам нужна тонкая масляная пленка, а функция маслосъемного кольца заключается в удалении излишков масла и создании идеальной масляной пленки для скольжения компрессионных колец и юбки поршня.

Нам определенно не нужно масло в камере сгорания: присутствие масла может вызвать плохое сгорание, высокие выбросы, чрезмерное накопление углерода на клапанах и поршнях и синий дым — все это плохие новости для плавного двигателя.

Маслосъемное кольцо обычно состоит из двух тонких хромированных скребковых колец с проставкой, зажатой между ними для удаления масла. Он разработан, чтобы скользить по маслу при движении вверх и соскребать его при движении вниз. Это называется сегментированным дизайном.В канавке для контроля масла будут просверлены отверстия, чтобы излишки масла могли легко стекать обратно в картер.

Установка новых поршневых колец

Область стенки цилиндра над верхним компрессионным кольцом не охвачена кольцами, что снижает износ. Это может вызвать образование гребня в течение всего срока службы двигателя. Если новые кольца устанавливаются на цилиндр, который не подвергался повторной расточке, тогда может потребоваться кольцо с удаленной выемкой, известное как гребневик, чтобы гарантировать, что новое кольцо не соприкасается с этим гребнем материала.

[Схема смещения колец]

При установке новых колец зазоры должны быть смещены и никогда не должны находиться на одной линии друг с другом, чтобы предотвратить прямой путь для выхода газов.

Булавка на запястье

Поршень прикреплен к шатуну через полую трубку из закаленной стали, известную как штифт на запястье или поршневой палец . Этот штифт проходит через маленький конец шатуна и позволяет ему поворачиваться на поршне.

Есть два метода закрепления булавки на запястье. А полуплавающий В конструкции штифт закреплен в шатуне, при этом он может свободно вращаться в отверстиях поршня. А полностью плавающий штифт запястья будет свободно вращаться как в малом конце, так и в поршне, и будет зафиксирован на месте с помощью стопорных колец или тефлоновых кнопок на концах штифта. Для полностью плавающей булавки на запястье будет заменяемая втулка внутри малого торцевого отверстия.

Штифт кисти может быть немного смещен в сторону, а не точно по центру поршня.Это известно как палец на запястье со смещением и используется для уменьшения поперечного перемещения поршня внутри цилиндра. Избыточное движение из стороны в сторону известно как удар поршня из-за стука, который он производит.

Шатун

шатун передает силу от поршня к коленчатому валу, он постоянно подвергается растягивающим, сжимающим и изгибающим силам, поскольку он действует как посредник в этих двухтактных отношениях.Шатун должен быть конструктивно прочным, и неслучайно он принимает форму миниатюрной стальной двутавровой балки, похожей на своих более крупных собратьев, поддерживающих небоскребы и мосты. Профиль двутавровой балки обеспечивает максимальную прочность конструкции при минимальной стоимости веса, и, как и поршень, мы хотим сохранить как можно меньший вес шатуна.

Требуемая прочность шатуна означает, что он изготовлен из кованой стали или порошковой стали. У экзотических двигателей могут быть титановые стержни.Чугун не используется из-за его веса.

Верхняя часть шатуна, прикрепленная к поршню, называется малый . Он не всегда будет иметь опору. От малого конца стержень проходит по профилю двутавровой балки до самого конца. большой который разделен на две части, чтобы он мог плотно прилегать к шейке коленчатого вала. Нижняя часть стержня называется крышка стержня и он будет прикреплен шпильками или болтами к самому стержню.

Стержень в настоящее время обычно изготавливается как одно целое, а затем крышка стержня вырезается и отламывается. Это оставляет неровную поверхность сопрягаемой поверхности, но придает большую прочность. Важно, чтобы крышки шатунов не смешивались с другими шатунами — они принадлежат друг другу как единое целое.

Шатунная головка будет иметь вкладыши подшипника в двух половинах, эти вкладыши подшипника будут изготовлены из того же материала, что и вкладыши для основных цапф. Подшипники шатуна смазываются маслом, поступающим под давлением через каналы в коленчатом валу.

Во многих шатунах просверлено отверстие от большого конца вверх, через вал, до выпускного отверстия где-нибудь по их длине. Этот канал позволяет маслу проходить вверх по шатуну от большого конца и разбрызгиваться на упорную область стенки цилиндра, где трение является максимальным.

Неисправности

Поршневой удар

Износ стенки цилиндра или юбки поршня может привести к слишком большим зазорам между поршнем и стенкой цилиндра.Это допускает чрезмерное перемещение поршня из стороны в сторону. Когда поршень меняет направление вверху и внизу своего хода, это может привести к его ударам о стенку цилиндра, вызывая шум, известный как поршневой удар .

Поршень обычно усиливается, когда двигатель холодный, прежде чем поршень успеет прогреться и расшириться. Его можно вылечить путем механической обработки цилиндра и использования поршня увеличенного размера.

Модификации и апгрейды

Модернизированные поршни и шатуны

Установка набора более прочных и легких штоков и поршней позволит создать более мощный двигатель.Это может быть необходимо для наддува или наддува двигателя. Переход от кованых стержней к титановой или порошковой (спеченной) стали приведет к более мощному двигателю.

Покрытия поршней

Как обсуждалось выше, недавно разработанные двигатели часто имеют покрытие с низким коэффициентом трения, нанесенное на заводе на их поршни. Но эти покрытия также доступны на вторичном рынке для уменьшения трения и увеличения (или уменьшения) теплопередачи.

На юбку нанесено покрытие для уменьшения трения между ней и стенкой цилиндра.
Керамическое покрытие может быть нанесено на головку и предназначено для отражения тепла обратно в камеру сгорания и уменьшения количества, передаваемого поршню.
Нижняя сторона поршня может иметь нескользящее покрытие, известное как масляное покрытие который отталкивает масло, тем самым уменьшая вес узла и обеспечивая более эффективное охлаждение масла.

Конструкция и компоненты двигателя

Двигатель построен из разных частей.Эти части: нижняя часть, верхняя часть, передняя часть, масляный поддон, клапанная крышка и передняя крышка.

Нижний конец (короткий блок): Нижний конец включает блок цилиндров со всеми установленных его внутренних частей. Поршни, шатуны, коленчатый вал и подшипник будет в блоке. Термин «короткий блок» часто означает то же самое. вещь как нижний конец.

Длинный блок : технический термин, относящийся к короткому блоку. с установленными головками.Такие детали, как клапанные крышки, передняя крышка, маховик, крепления и т.п. не входят в длинный блок

Открытый блок : представляет собой блок цилиндров со снятыми всеми частями. Там не было бы поршней, шатунов, коленвала или других деталей в блоке.

Конструкция нижнего (нижнего) конца

Дека блока цилиндров: представляет собой плоскую обработанную поверхность головки блока цилиндров. Просверливаются отверстия под болты и врезался в колоду для тепловых болтов.Проходы для охлаждающей жидкости и масла позволяют перекачивать жидкости через блок, прокладку головки и головки блока цилиндров.

Цилиндры (стенки цилиндров): в блоке цилиндров выточены большие отверстия для поршней. Неотъемлемую цилиндр является частью блока.

Гильзы блока цилиндров (вкладыши): — это отдельная деталь, запрессованная в блок. Есть два основных типы гильз цилиндров: сухие гильзы и мокрые гильзы.

Диаметр цилиндра: В блоке есть несколько отверстий, отверстия подъемника, отверстия под кулачок, основное отверстие.

Колпачки основные: они есть промокните до дна блока цилиндров и сделайте половину основного отверстия. Большие основные болты крышки ввинчиваются в отверстия в блоке, чтобы прикрепить крышки к блок

Коренные подшипники: защелкивается в блоке цилиндров и основных крышках, чтобы обеспечить рабочую поверхность за коренные шейки коленчатого вала.

Коленчатый вал: It преобразует возвратно-поступательное движение поршней во вращательное движение.Коленчатый вал входит в основную расточку блока. Коленчатый вал имеет масло для коленчатого вала. проходов, противовесов, фланца коленчатого вала с направляющей опорой в центр для поддержки первичного вала механической коробки передач и масла коленчатого вала уплотнения.

Коренные шейки кривошипа: представляют собой прецизионно обработанные и полированные поверхности, которые опираются на основные подшипники.

Цапфы шатуна: также термины шатунные шейки — это также обработанные и полированные поверхности, но они предназначены для шатунные подшипники.

Маховик: большой стальной диск установлен на заднем фланце коленчатого вала. Маховик имеет большой зубчатый венец, позволяющий запускать двигатель.

Шатун: крепит поршень к коленчатому валу.

Крышка шатуна: болты к нижней части корпуса шатуна. Его можно удалить для разборка двигателя.

Подшипники шатуна: избавиться от шейки шатуна коленчатого вала.

Палец поршня: позволяет поршень качаться на шатуне. Штифт проходит через отверстие в поршень и малый конец шатуна.

Поршни: передач давление сгорания на шатун и коленчатый вал. Это должно удерживайте поршневые кольца и поршневой палец во время работы в цилиндре.

Поршневые кольца: В автомобильных поршнях обычно используются три кольца — два компрессионных кольца и одно масляное. звенеть.

Балансирные валы: ар используется в некоторых двигателях для уменьшения вибрации. Эти противовесные валы обычно устанавливаются на левой и правой стороне блока цилиндров и приводятся в движение ремнем или цепочкой.

Конструкция верхнего (верхнего) конца

* Головка блока цилиндров: болтами к деке блока и закрывает верхнюю часть цилиндров. Предстоящий прокладка уплотняет поверхности блока и головки, предотвращая попадание масла, охлаждающей жидкости и давления утечка.

* Головка блока цилиндров без покрытия: представляет собой отливку головки со всеми ее частями (клапаны, держатели, фиксаторы, пружины, сальники и коромысла) сняты. Головка блока цилиндров состоит из сгорания камеры, впускные каналы, выпускные отверстия, масляные каналы, водяные рубашки, впускные палуба, вытяжная дека и отверстия для дюбелей.

* Направляющие клапана: ар небольшие отверстия, проделанные через верхнюю часть головки, проделайте во впускном отверстии и выхлопные отверстия. Двумя основными типами направляющих клапана являются интегральные и вдавлен.

* Седла клапана: ар круглые обработанные поверхности в отверстиях портов в камеры сгорания. В седла клапана могут быть частью головки или отдельным запрессованным элементом.

* Клапаны: открытые и близко к регулируемому потоку в камеру сгорания и из нее.
* Уплотнения клапана: предотвращают попадание масла в отверстия головки цилиндров через направляющие клапана.

* Пружина клапана в сборе: используется для закрытия клапана.Он в основном состоит из пружины клапана, фиксатора, и два сторожа.

* Распредвал: открывает клапаны двигателя в нужное время во время каждого хода.

* Шестерня распределительного вала: а Распредвал иногда имеет приводную шестерню для работы распределителя и масляного насоса.

* Эксцентрик распределительного вала: Эксцентрик (овал) может быть обработан на распредвале для механической (двигательной ведомый) бензонасос.

* Подшипники распредвала: обычно представляют собой неразъемные вставки, запрессованные в блок ГБЦ.

* Подъемники клапана: также называемые толкатели, ездят на кулачках и передают движение остальной части клапанный механизм.

* Толкатели: передача движение между подъемниками и коромыслами. Они нужны, когда распредвал расположен в блоке цилиндров

* Коромысла: может быть используется для передачи движения от толкателей к клапанам. Их можно использовать в двигатели OHC и OHV. В любом двигателе коромысла устанавливаются поверх ГБЦ различными методами; вал коромысла, шпилька коромысла или коромысло пьедестал.Есть два типа коромысел; регулируемые коромысла и нерегулируемые коромысла. Регулируемые коромысла позволяют менять зазор клапанного механизма. Нерегулируемые коромысла не позволяют изменить клапанный зазор. Они используются только с некоторыми гидравлическими подъемниками.

* с соленоидом коромысла: используются на двигателях переменного рабочего объема. Соленоиды может быть включен или выключен для деактивации или активации некоторых клапанов двигателя.

* Переменная синхронизация клапана: изменять фазы газораспределения при изменении частоты вращения двигателя. Это сделано для оптимизации движка мощность и эффективность на всех рабочих скоростях.

Конструкция передней части

Механизм привода распредвала также называется механизмом газораспределения, должен поворачивать распределительный вал и удерживать его синхронно с коленчатый вал двигателя и поршни. Иногда он также должен питать другие устройства. (балансирный вал, масляный насос, распределитель и т. д.) Есть три основных типа приводы распредвалов: зубчатая, цепная, ременная.

Зубчатая передача: ГРМ шестерни — это две косозубые шестерни на передней части двигателя, которые приводят в действие двигатель. распредвал.

Цепь привода ГРМ и две звездочки: цепь привода ГРМ передает мощность от звездочек кривошипа к кулачковые звездочки. Шпонка коленвала используется для блокировки звездочки коленчатого вала. к валу. Шпонка распредвала или штифт используется для фиксации распредвала. звездочку на кулачке и гарантирует, что звездочка не вращается на кулачке. распредвал и выходят не вовремя.Натяжитель цепи можно использовать для чрезмерное провисание по мере износа цепи и звездочек. Направляющая цепи может быть необходимо для предотвращения ударов цепи. Допускается использование вспомогательной цепи и звездочек для привода масляного насоса двигателя, балансирных валов и других узлов двигателя. Масло slinger помогает распылять масло на цепь привода ГРМ для предотвращения износа. Двигатель передняя крышка , также называемая крышкой цепи привода ГРМ или крышкой шестерни ГРМ, является металлической корпус, который крепится болтами к передней части двигателя.Он охватывает цепь привода ГРМ или шестерни, чтобы масло не разбрызгивалось. Крышка удерживает сальник коленвала.

Ремень ГРМ: Зубья Топор сформирован внутри пояса. Они сцепляются с зубами снаружи кривошипа и звездочек кулачка. Звездочка ремня обычно имеет квадратную форму. зубы. Натяжитель ремня ГРМ — колесо, которое удерживает ремень ГРМ в натянутом состоянии. на его звездочки. ГРМ датчики ремня обнаруживают чрезмерный натяжитель удлинение и износ и растяжение ремня ГРМ.Когда датчик обнаруживает ремень растяжение, индикатор возможного выхода ремня из строя, сигнализирует ЭБУ. ЭБУ может затем включите приборную панель, чтобы предупредить водителя о проблеме. Вспомогательный элемент ременная звездочка , также называемая промежуточной звездочкой, может использоваться для работы масляный насос, водяной насос, распределитель и т. д. Ремень ГРМ просто удлиняется вокруг этой дополнительной звездочки. Крышка ремня ГРМ — это просто лист металла или пластиковый кожух вокруг ремня привода кулачка.

* Шкивы коленчатого вала: необходимы для работы генератора, насоса гидроусилителя руля, кондиционера компрессор, насос нагнетания воздуха и другие устройства.

* Балансные валы двигателя: привязаны к коленчатому или распределительному валу. Балансирный вал имеет грузы. которые вращаются в направлении, противоположном вращению коленчатого вала. Это отменяет крутильные колебания, создаваемые коленчатым валом, что обеспечивает более плавный двигатель праздный.

* Коллектор впускной : есть отливка из металла или пластмассы, которая крепится болтами и закрывает впускные отверстия на головке блока цилиндров.

Болты крепления выпускного коллектора к головку блока цилиндров, над выпускными отверстиями.Крышка клапана также называется крышкой коромысла или Крышка кулачка на двигателях OHC представляет собой тонкий кожух над головкой блока цилиндров. Он просто предотвращает вытекание масляной струи из клапанного механизма из двигателя. Крышка уплотняется прокладкой или герметиком.

Прокладки двигателя предотвращают давление, утечка масла, охлаждающей жидкости и воздуха между компонентами двигателя. Они есть; прокладка ГБЦ, прокладка клапанной крышки, прокладка масляного поддона, прокладка передней крышки, прокладки корпуса термостата, прокладки впускного и выпускного коллектора и т. д.

Поддон и поддон масляный

Поддон картера, обычно изготовленный из тонкий лист металла или алюминия, болты к нижней части блока цилиндров. Это вмещает дополнительный запас масла для системы смазки. Масляный поддон установлен с резьбовой пробкой сливного отверстия для замены масла. Отстойник — это самая нижняя часть масляный поддон, в котором собирается масло.

Одно- и многоцилиндровые двигатели

Соотношение мощность / масса:

Мощность двигателя изменяется как площадь отверстия (то есть с площадью поршня), но масса изменяется как куб канала ствола (то есть с объемом использованного материала).Увеличение мощность за счет использования большого цилиндра, следовательно, приводит к низкому соотношению мощности и веса, тогда как увеличение количества цилиндров сохраняет мощность и вес в такие же пропорции.

Интервал и крутящий момент колебание:

Так как все цилиндры должны зажигание за два оборота четырехтактного коленчатого вала, интервалы зажигания 7200 разделить на количество цилиндров. Эффективный рабочий ход занимает около 1350 г.С а. одноцилиндровый, масса большого маховика требуется для поглощают колебания крутящего момента и обеспечивают энергией коленчатый вал. Как число цилиндров увеличивается, крутящий момент становится более плавным, и требуется меньший вес маховика, помощь ускорению.

Большие цилиндры имеют длинные тепловые пути, например, от центра поршня. Необходимы многоцилиндровые агрегаты для большой мощности, чтобы избежать проблем со смазкой и детонацией из-за перегрев.

Уравновешивающие и инерционные нагрузки:

Одноцилиндровый агрегат может только при неправильной балансировке, и вибрация будет возникать при определенных оборотах двигателя. Рядные четырехцилиндровые агрегаты имеют небольшие вторичные дисбалансные силы, в то время как горизонтально противоположный; шестицилиндровые и восьмицилиндровые агрегаты могут иметь полностью удовлетворительный баланс. Уменьшенная возвратно-поступательная масса многоцилиндрового двигатель позволяет более высокие частоты вращения коленчатого вала без проблем с силой инерции.

Обычный автомобильный двигатель:

Часть преимуществ традиционный опыт работы с этим типом агрегатов: четырехтактный, четырехцилиндровый, Рядный двигатель с водяным охлаждением имеет неотъемлемые преимущества.

* Двухтактный агрегат имеет недопустимый расход топлива.

* Экономичность с воспламенением от сжатия (CI) компенсируется меньшей мощностью и

ускорение, с увеличенным стоимость, шум, вес и (для некоторых) более неприемлемое топливо.

* Двухцилиндровый двигатель имеют большие колебания крутящего момента, а

* Шесть цилиндров шт. являются ненужным расходом при емкости 2-2,5 л.

* V4 и по горизонтали четыре противостоящих (HO4) дороже и имеют много комплектующих по сравнению с линейной компоновкой, а H04 имеет более сложные коллекторы

и охлаждающие устройства.

* Воздушное охлаждение в нет подходит для четырехцилиндровых рядных агрегатов; он более шумный, требует мощности для привода большой вентилятор системы охлаждения и сложное отопление салона

4 Основные детали, которые заставляют ваш двигатель работать

Двигатель — это сложное устройство, в котором много деталей, жизненно важных для бесперебойной работы вашего автомобиля.Из всех этих частей коленчатый вал, шатуны, поршни и цилиндры являются основными для двигателя любого грузовика и легкового автомобиля.

Цилиндры

Цилиндры двигателя представляют собой трубы. У большинства автомобилей будет как минимум четыре цилиндра. Чем больше цилиндров, тем «мощнее» двигатель автомобиля. Именно внутри этих трубок происходит волшебство. Все, что делают остальные части, описанные ниже, происходит внутри цилиндров.

Поршни

В каждом цилиндре есть поршень, который качает внутри него.Поршень должен выдерживать тысячи взрывов каждый раз, когда вы используете свой автомобиль. Когда он проталкивается вверх в цилиндр, находящаяся в нем топливно-воздушная смесь сжимается, и свеча зажигания вызывает его «взрыв». При взрыве поршень быстро и мощно опускается вниз. Как только поршень будет опущен, шатун будет давить на коленчатый вал, чтобы двигатель продолжал вращаться. Поршни имеют верх и низ. Взрывы происходят на верхнем конце, который является гладким, часто с вмятинами на поверхности, так что поршень не задевает клапан.

Поршни двигателя V8 на коленчатом валу

Шатуны

Шатуны соединены с нижней частью поршней. Дно поршня полое, а внутри находится толстый стальной штифт (штифт), соединяющий шатун и поршень. Это заставляет шток слегка поворачиваться вперед и назад, оставаясь при этом надежно прикрепленным к нижней части поршня. Это важная функция, поскольку она вызывает вращение коленчатого вала.

Коленчатый вал

По сути, то, что мы узнали выше, — это то, что в цилиндре происходит взрыв, который заставляет поршень опускаться вниз по направлению к двигателю.В нижней части поршня находится шатун, который соединяет поршень с определенной точкой на коленчатом валу, который передает энергию взрыва от движения поршня вверх / вниз к вращательному движению в коленчатом валу. Каждый раз, когда происходит взрыв, коленчатый вал немного больше проворачивается. Каждый шатун прикрепляется к коленчатому валу в разных точках, что означает, что при вращении всегда толкается другая часть коленчатого вала. Это происходит тысячи раз в минуту, в результате чего получается мощный двигатель, способный перемещать ваш автомобиль по дороге.

* Вы должны помнить, что для бесперебойной работы вашему двигателю необходима смазка. Убедитесь, что вы поддерживаете надлежащий уровень масла и регулярно его меняете. Для достижения наилучших результатов обратитесь к руководству пользователя, чтобы узнать, когда его нужно изменить. Если вы не будете регулярно проводить техническое обслуживание масла, вы рискуете серьезно повредить двигатель.

Как работают автомобили — Как работает автомобильный двигатель

Процесс работы автомобиля намного проще, чем вы думаете.Когда водитель поворачивает ключ в замке зажигания:

Автомобильный аккумулятор включается, отправляя
Питание стартера, который
Поворачивает коленчатый вал, который
Приводит в движение поршни
При перемещении поршней двигатель заводится и тикает более
Вентилятор всасывает воздух в двигатель через воздушный фильтр
Воздушный фильтр удаляет грязь и песок из воздуха
Очищенный воздух втягивается в камеру, в которую добавляется топливо (бензин или дизельное топливо)
Эта топливно-воздушная смесь (испаренный газ) хранится в камере
Водитель нажимает на педаль акселератора
Дроссельная заслонка открыта
Газовоздушная смесь проходит через впускной коллектор и распределяется через впускные клапаны в цилиндры.Распределительный вал управляет открытием и закрытием клапанов.
Распределитель зажигает свечи зажигания, зажигая топливно-воздушную смесь. Возникающий в результате взрыв заставляет поршень опускаться, что, в свою очередь, вызывает вращение коленчатого вала.

В цилиндрах происходит магия, которая придает мощность и движение колесам автомобиля. В большинстве автомобильных двигателей используется четырехтактный цикл сгорания. Этот цикл начинается с поршня в верхней части цилиндра. Тогда:

Внутри цилиндра автомобиля

Четырехтактный цикл сгорания

Такт впуска: впускной клапан открывается, и поршень движется вниз, позволяя топливно-воздушной смеси попасть в открытое пространство.

Ход сжатия: поршень движется вверх. Это сжимает топливно-воздушную смесь, вытесняя ее в меньшее пространство. Сжатие заставляет топливно-воздушную смесь взрываться с большей силой.

Силовой цикл: искра от свечи зажигания воспламеняет топливно-воздушную смесь. Взрыв толкает поршень вниз по цилиндру.

Выпускной цикл: выпускной клапан открывается, и поршень перемещается обратно в верхнюю часть цилиндра, вытесняя выхлопные газы.

Нижняя часть каждого поршня прикреплена к коленчатому валу.

Когда поршни перемещаются вверх и вниз, они вращают коленчатый вал, который после передачи мощности через трансмиссию вращает колеса.

Большинство автомобилей имеют как минимум четыре цилиндра. У более мощных машин больше. Например, у V6 шесть цилиндров, а у V8 восемь.

Чем сильнее водитель нажимает на педаль акселератора, тем больше топливно-воздушной смеси проходит в цилиндры и тем больше вырабатывается мощности.

Что такое число оборотов в минуту?

Четырехтактный цикл повторяется тысячу раз в минуту. Эти повторы более известны как Revs.

Счетчик оборотов показывает, сколько тысяч раз в минуту повторяется цикл.

Управляет мощностью, содержащейся в коленчатом валу, прежде чем она поступает на колеса, и позволяет водителю управлять скоростью / мощностью автомобиля, обеспечивая различные соотношения скорость / мощность, известные как шестерни.

Итак, первая передача дает большую мощность, но небольшую скорость, тогда как пятая передача дает небольшую мощность, но большую скорость.

Коленчатый вал соединяется с трансмиссией только тогда, когда автомобиль находится на передаче и сцепление включено. Если вы нажмете на сцепление, коленчатый вал отсоединится от коробки передач.

Трансмиссия соединена с выходным валом, который соединен с осями, соединенными с колесами. Когда трансмиссия вращает выходной вал, это поворачивает оси, которые, в свою очередь, вращают колеса.

Прочие ключевые компоненты автомобилей и двигателей

Генератор : превращает механическую энергию в электрическую. Эта энергия приводит в действие электрическую систему автомобиля, от фар до дворников. Он также подзаряжает автомобильный аккумулятор. Ремень, который вращается при включении двигателя, приводит его в действие.

Тормоза : в автомобилях используются барабанные или дисковые тормоза. Дисковые тормоза используют суппорт для нажатия на диск колеса, чтобы замедлить колесо. Барабанные тормоза работают по тому же принципу, однако барабанный тормоз давит на внутреннюю часть барабана.

Распредвал : управляет открытием и закрытием впускных и выпускных клапанов.

Система охлаждения : автомобильные двигатели выделяют много тепла. Это тепло нужно контролировать. Для этого вода прокачивается через проходы, окружающие цилиндры, а затем через радиаторы для охлаждения.

Распределитель : приводит в действие катушку зажигания, заставляя ее зажигать точно в нужный момент. Он также распределяет искру по нужному цилиндру и в нужное время.Если синхронизация отстает на долю, двигатель не будет работать должным образом.

Выхлопная система : после сгорания топливно-воздушной смеси оставшийся газ попадает в выхлопную систему и удаляется из автомобиля. Если присутствует каталитический нейтрализатор, выхлопные газы проходят через него, а любое неиспользованное топливо и другие определенные химические вещества удаляются.

Ручной тормоз : это отдельная система от ножного тормоза. Как правило, он устанавливается на полу автомобиля и соединяется тросом с двумя задними колесами.

Прокладка головки : головка цилиндра (блок, который герметизирует все верхние части цилиндров) и блок двигателя (который содержит основные корпуса цилиндров) представляют собой отдельные компоненты, которые должны легко стыковаться друг с другом. Прокладка головки — это кусок металла, который находится между ними и соединяет их.

Масло : двигатель автомобиля состоит из множества движущихся частей. Масло смазывает эти детали и позволяет им плавно двигаться. В большинстве автомобильных двигателей масло откачивается из масляного поддона через фильтр, удаляющий любую грязь, а затем под высоким давлением разбрызгивается на подшипники и стенки цилиндров.Затем масло стекает в поддон, где процесс начинается заново.

Регулятор : регулирует количество энергии в генераторе.

Амортизаторы : также известные как амортизаторы, устанавливаются между кузовом и осью автомобиля для предотвращения чрезмерного качения и раскачивания кузова автомобиля во время движения.

Подвеска : противодействует ударам неровностей дороги. Без такой системы автомобиль, конечно, будет отклоняться каждый раз, когда шины наезжают на неровность или выбоину.Система состоит из пружин и амортизаторов. Пружины поглощают любую энергию, выделяемую, когда шины катятся по ухабу, а амортизаторы поглощают энергию пружин. Это обеспечивает устойчивость и устойчивость основного корпуса автомобиля.

Ремень ГРМ : ремень, соединенный как с распределительным валом, так и с коленчатым валом, гарантирующий, что они работают синхронно друг с другом.

В чем разница между бензиновым и дизельным двигателем?

В бензиновых двигателях топливо смешивается с воздухом и затем нагнетается в цилиндры, где топливно-воздушная смесь сжимается поршнями и воспламеняется свечами зажигания.В дизельном двигателе воздух сжимается перед добавлением в него топлива. Когда воздух сжимается, он нагревается. Это означает, что когда топливо добавляется к сжатому воздуху, он становится очень горячим и топливно-воздушная смесь воспламеняется автоматически. Таким образом, в дизельном двигателе нет свечей зажигания, так как давление используется для воспламенения топливно-воздушной смеси.

Добро пожаловать. | Департамент образования

Предупреждающее сообщение

К сожалению, страница, которую вы ищете, больше не существует, была перемещена или в настоящее время недоступна. Мы выполнили поиск по ключевым словам на основе страницы, которую вы пытаетесь открыть. Соответствующие варианты поиска представлены ниже.

История штата Мэн и Интернет-ресурсы

Мэн История и Интернет-ресурсы … Используя наборы первичных источников (совместно представлено Мэн DOE , Историческое общество штата Мэн , Государственный архив штата Мэн ,… Мэн Государственные служащие Talking Civics и Gov ‘t с сенатором Ангусом Кингом Talking Civics и…

Летняя программа общественного питания (SFSP)

… по этой ссылке и следуйте указаниям http: // www.fns.usda. gov / summerfoodrocks Летняя служба питания… для всех детей в возрасте 18 лет и младше на утвержденных SFSP сайтах в районах со значительной концентрацией малообеспеченных… Перейти на веб-страницы) Образование в области питания — Университет , штат Мэн, Совместное расширение: ресурсы EFNEP …

Государственные служащие, гражданские деятели и гражданский дискурс

… Государственные чиновники Talking Civics и Gov ‘t с сенатором Ангусом Кингом Talking Civics и… NewsHour) Презентация PBS NewsHour Mid- Maine Технический центр / Веб-страница Дэйва Бордмана … (ICivics & CivXNow), чтобы ответить на вопросы, заданные студентами штата Мэн, студентов о предстоящих выборах и…

Гражданские студенты и голос студентов

… NewsHour) Презентация PBS NewsHour Mid- Maine Технический центр / Веб-страница Дэйва Бордмана … (ICivics & CivXNow), чтобы ответить на вопросы, заданные студентами штата Мэн, студентов о предстоящих выборах и… с государственными служащими из штата Мэн . Talking Civics и Gov ‘t с сенатором Ангусом Кингом Talking Civics и…

Пенсия учителя

… перевод взносов работодателя Пожалуйста, обратитесь к законам штата Мэн о пенсионной системе и : Заголовок 5 -… — https: // www. Мэн . gov / doe / сайты / мэн . gov . doe / файлов / inline — файлов / FY20_RFL_prelimED279_Present27Feb2019. pdf …

Ежемесячный информационный бюллетень ESEA

… Часы работы во вторник, 24 августа. Свяжитесь с Cheryl.Lang @ maine . gov или координатора региональной программы по ссылке. … Здесь: https: // www. Мэн . gov / doe / сайты / мэн . gov . doe / файлов / встроенных — файлов / Grants4ME% 20Access% 20v4. pdf . Для…

Ежемесячный информационный бюллетень ESEA

… (Свяжитесь со своим региональным координатором программы или Cheryl.Lang @ maine . gov , чтобы получить ссылку.) Общие и конкретные обновления заголовков… здесь: https: // www. Мэн . gov / doe / сайты / мэн . gov . doe / файлов / встроенных — файлов / Grants4ME% 20Access% 20v4. pdf . Для…

Годовая финансовая отчетность на конец года

… Требования Загрузите следующие файлов в NEO Financial до 23 августа 2019 г. … Заявки в перенесенном статусе считаются полученными Мэн DOE .

Годовая финансовая отчетность на конец года

… Требования Загрузите следующие файлов в NEO Financial до 30 августа Фактические… заявки в перенесенном статусе считаются полученными Мэн DOE .

Интернет-руководство

… Видеоурок Новичок Файлы , Ссылки и якоря Узнайте, как прикрепить…

, отличающийся по средствам в коленчатом валу, шатуне или поршне Патенты и заявки на патенты (класс 123 / 48B)

Номер патента: 4957069

Abstract: Приводной или работающий двигатель, в частности двигатель внутреннего сгорания, имеющий по крайней мере один цилиндр и поршень, который перемещается в последнем аксиально и соединен с коленчатым валом верхней частью шатуна и нижней частью шатун, соединенный с указанной верхней частью с помощью шарнира.Две секции шатуна опираются на регулируемую ось, составляющую единое целое с корпусом двигателя, с помощью общего шарнирного поворотного рычага. Для увеличения производительности и адаптации к различным видам топлива конец верхней части шатуна (5, 30), обращенный к поршню (2), имеет осевое выступание (27), которое проходит через общий шарнир (9, 33). ) двух секций шатуна (5, 10 и 30, 35) и конец (14 «, 36, 36 ‘) поворотного рычага (14, 39), обращенный к двум упомянутым секциям шатуна ( 5, 10 и 30, 35) шарнирно входит в прологацию (27).
