Какие трансформаторы используют для питания электроэнергией бытовых потребителей

Поэтому повышающие трансформаторы напряжения применимы лишь тогда, когда в сети ВСЕГДА существенно меньше 220 вольт, а такого практически никогда и не бывает.

Рейтинг статьи: 5 3050 Бесперебойное Электроснабжение (www.td-m.ru)08.01.2016

конструкция, виды и как выбрать?

Понижающие трансформаторы относятся к категории преобразователей значения электрического тока. Причем их входящее напряжение будет выше, чем исходящее. Представленные установки применяются в линиях электропередач и быту. Принцип работы понижающих приборов, особенности и применение будут рассмотрены далее.

Конструкция

В принципе работы трансформаторов используется физический закон электромагнитной индукции. Стандартные устройства имеют сердечник и две обмотки. Первичная обмотка понижающего трансформатора подключается к электрической сети. Вокруг сердечника магнитопривода генерируется магнитное поле. Во вторичной обмотке появляется электричество с определенным показателем напряжения.

Мощность на выходе определяется соотношением количества витков в обеих катушках. Соотношением витков, составляющих обмотку первичной и вторичной катушек, можно выбирать характеристики выходного напряжения. Устройство трансформаторов позволяет получить требуемое значение тока для питания промышленных и бытовых электроприборов.

Трансформаторы напряжения не меняют частоту тока. Для этого понижающему агрегату потребуется иметь в конструкции выпрямитель. Он будет менять частоту тока с переменного до постоянного значения, и наоборот.

В понижающих трансформаторах сегодня применяются полупроводники. Их работу дополняет схема интегрального типа. В цепь включаются конденсаторы, микросхемы, пьезоэлементы, резисторы и т. д. Такой понижающий бытовой трансформатор имеет небольшие габариты, высокий уровень КПД, малый вес. Он не шумит, не нагревается. В трансформаторах представленных типов допускается выбрать мощность исходящего тока. Устройство включает в схему защиту против короткого замыкания. Традиционные конструкции также пользуются спросом. Подобные схемы просты, надежны.

Интересное видео: Понижающий трансформатор

Назначение

Трансформаторы понижающие применяются в различных сферах человеческой деятельности. Силовые конструкции устанавливаются на подстанциях на пути следования линий электропередач. Представленные типы аппаратов понижают при работе показатель тока в сети от 380 до 220 В. При такой мощности работают бытовые электроприборы. Представленная установка называется промышленным трансформатором понижения тока.

К бытовым понижающим разновидностям относят приборы, которые работают на более низких мощностях. Они принимают 220 В на первичный контур, а выдают 42, 36, 12 В, учитывая требования потребителя.

Расчет характеристик оборудования

Трансформатор понижающий может относиться к различным категориям, что зависит от ряда параметров. Помимо конструкционных отличий (наличие пьезоэлементов, конденсаторов и т. д.) оборудование отличается мощностью, назначением, строением. Общим для них является коэффициент трансформации. Он всегда будет меньше 1. Не существует понижающий трансформатор с коэффициентом больше 1. Такие приборы относятся к категории повышающих агрегатов.

Чтобы подобрать правильное количество витков в контурах, производится расчет. Известно, что коэффициент трансформации, равен 0,2. Прибор понижает напряжение в сети. В первичной обмотке 120 витков. Определим количество витков во вторичной катушке:

ВО = 120*0,2 = 24 витка.

Используя коэффициент трансформации, определяем выходное напряжение. Если на первичную обмотку поступает ток 220 В, расчет будет таким:

НВ = 220*0,2 = 44 В.

Зная коэффициент трансформации, как определить мощность оборудования, не составит труда. Когда мы выбираем прибор для изменения параметров тока в цепи, требуется определение потребностей стандартных потребителей. При пониженной нагрузке в сети бытовая техника не будет работать правильно. Чтобы в трансформаторе не вырабатывалось слишком низкое значение тока, обязательно учитывают коэффициент трансформации.

Разновидности

Когда потребность промышленного или бытового оборудования в вопросе уровня напряжения определена, нужно обратить внимание на выбор разновидности аппарата. Различают следующие виды:

1. Тороидальный. Сердечник получил форму тора. Прибор характеризуется малым весом, незначительными габаритами. Широко применяется в радиоэлектронике.
2. Стержневый. Применяются для оборудования высокой или средней мощности. Простота конструкции отличает устройство сердечника.
3. Броневой. Относятся к категории маломощных конструкций. Магнитопривод как броня охватывает контуры.
4. Многообмоточный. Имеет две и более обмотки.
5. Трехфазный. Применяется в промышленной сети. Прибор призван понижать напряжение с 380 В до приемлемого потребителем уровня. В некоторых случаях применяется в бытовых целях.
6. Однофазный. Подключаются к однофазной сети. Это одна из наиболее востребованных разновидностей.

Многообразие представленных конструкций позволяет применять их в различных сферах деятельности человека. Стоимость оборудования зависит от мощности аппаратуры, сложности конструкции, области применения. Про понижающие трансформаторы 380/220 мы уже писали на этой странице.

Видео: Силовой понижающий трансформатор с несколькими вторичными обмотками.

Распространенные модели

Покупатели отдают предпочтение в большинстве случаев всего нескольким моделям. Чтобы правильно выбрать аппаратуру, потребуется знать их маркировку, ее расшифровку. Большим спросом пользуются такие модели:

1. ТСЗИ. Трехфазная разновидность, внутренняя конструкция которой защищена специальным кожухом.
2. ОСМ. Применяются в системах сигнализации, освещения. Их устанавливают в специальный ящик. Внутрь корпуса не должна попадать грязь, пыль, влага. Монтируются на дин-рейку.
3. ТТп, ТС-180, ЯТП применяются в бытовых сетях. Монтируются просто. Используются для напряжения невысокого уровня.
4. ОСОВ, ОСО. Обладает сухой системой охлаждения. Применяют в бытовых сетях.

Информация о разновидности прибора приведена в маркировке. Она указывается на корпусе трансформатора. Маркировка находится в открытом доступе для обслуживающего персонала.

Интересное видео: Сетевой понижающий трансформатор

Как выбрать?

Выбрать трансформаторное устройство представленного типа может профессионал. Существует несколько правил в проведении этого процесса. В первую очередь следует обратить внимание на показатель входного напряжения. Оборудование должно быть рассчитано на прием определенного напряжения.

Затем нужно установить, какой уровень тока требуется потребителю. В соответствии с этой характеристикой выбирают параметры выходного напряжения. Мощность приборов, подведенных к трансформатору, должна быть немного ниже, чем его выходное напряжение.

Качественные изделия выдерживают аварийные ситуации. В них предусмотрена особая защита от короткого замыкания, перенапряжения, резких скачков электричества, перегрузок. В этом случае система работает стабильно даже в неблагоприятных условиях.

Установка и эксплуатация

Внутреннюю часть представленного агрегата нужно тщательно защищать от неблагоприятных внешних воздействий. В корпус не должны попадать пыль, влага, грязь и прочие посторонние вещества. Поэтому оборудование устанавливается в защитный корпус, кожух или ящик. В него должен быть обеспечен легкий доступ. Обслуживающий персонал при необходимости быстро произведет осмотр системы в случае необходимости.

Монтаж нужно проводить таким образом, чтобы исключить вероятность случайного соприкосновения человека к неизолированным проводникам тока. Агрегат подключается к заземлению при помощи медного провода. Сечение должно составлять от 2,5 мм и более.

Периодически производится осмотр, обслуживание и ремонт трансформаторов. Неисправности должны вовремя устраняться.

Интересное видео: Как намотать своими руками сетевой понижающий трансформатор 220 на 12 вольт?

При выборе места установки, условий эксплуатации обязательно учитывают требования производителя. ГОСТ устанавливает климатическое исполнение, которое должно учитываться при установке.

Рассмотрев особенности, применение и условия эксплуатации понижающих трансформаторов, можно выбрать оптимальную разновидность приборов.

Что такое однофазный трансформатор?

Однофазные трансформаторы — это устройства, предназначенные для понижения входного напряжения. Их используют, в основном, из соображений безопасности, а иногда и для конкретных технических требований (к примеру для светодиодного освещения). В быту они тоже используются довольно часто — гораздо чаще, чем вы можете себе представить, хотя, конечно, они могут выглядеть совершенно по-другому нежели традиционные трансформаторы.

Однофазный трансформатор представляет собой простую конструкцию, которая состоит из сердечника и двух обмоток. Во время прохождения электрического тока через первичную обмотку во вторичной обмотке индуцируется поток тока.

Один из наиболее часто используемых вариантов домашних трансформаторов, это так называемый колокольный трансформатор. Он имеет вторичную обмотку, выбранную таким образом, чтобы из основного напряжения сети ее можно было снизить до 3, 8, 12, а иногда и до 24 В. Это, безусловно, далеко не все параметры, поскольку в зависимости от потребностей вы можете использовать различные типы трансформаторов, которые позволяют получать самые разные напряжения.

Следует добавить, что компоненты трансформатора также включают в себя элементы безопасности: тепловые и с задержкой, соответствующие напряжению питания. Хотя их наличие не требуется для самого изменения напряжения, они очень полезны по функциональным причинам.

Состояние работы трансформатора

Чтобы полностью понять работу трансформатора, недостаточно знать его структуру. Для полной безопасности и эффективной работы этих устройств также необходимо различать несколько различных рабочих состояний трансформатора.

• Состояние холостого хода — в этом состоянии в первичной обмотке течет ток очень низкой интенсивности. Сам трансформатор подключен к сети и потребляет электроэнергию в количестве, равном потерям энергии на сердечнике;
• Состояние нагрузки (работа однофазного трансформатора) — ток протекает при номинальном токе через первичную обмотку, в то время как из-за замыкания цепи, подключенной к вторичной обмотке, также протекает ток на этом участке, значение которого зависит того какая мощность есть на приемнике;
• Состояние короткого замыкания — в этом состоянии короткое замыкание во вторичной обмотке приводит к очень высокому току в обеих обмотках, что обычно быстро приводит к повреждению изоляции и защите от короткого замыкания. Такое состояние не является нормальным рабочим состоянием — оно возникает в результате скрытых дефектов или потребления приемника или самого трансформатора.

Хорошо известный повышающий трансформатор…

Каждая область техники имеет свои знаковые устройства, глядя на которые однозначно понимаешь что, куда, откуда. Парус – это море, яхты, корабли. Пропеллер – авиация, самолеты, колесо – велосипед, автомобиль и т.д. И не всегда мы задумываемся над тем, что когда-то эти ныне простые и такие понятные устройства были очередным, иногда трудным, шагом в становлении целой отрасли техники или машиностроения.

Такая история и у хорошо известного представителя электротехники – трансформатора. В далеком уже 1831 году Фарадей вошел в историю открытием электромагнитной индукции – основного принципа работы трансформатора. Только через 45 лет русскому ученому П. Н. Яблочкову был выдан патент на изобретение трансформатора. Две обмотки, расположенные на незамкнутом сердечнике, подтвердили возможность трансформировать, т.е. преобразовывать, изменять токи и напряжения. Самым первым был изготовлен повышающий трансформатор. Современные трансформаторы имеют размеры от сооружений в несколько этажей до крохотных изделий меньше 1 см, а их производство – это ведущая отрасль электротехнической промышленности.

В технике применяется огромное число трансформаторов различного назначения и каждый из них имеет свое специфичное название. Например, широкое применение в электролабораториях имеет повышающий трансформатор напряжения, который при выходном напряжении в несколько киловольт имеет напряжение питания 220 В.

Итак, трансформатор — что же это такое? Классическое определение звучит так: трансформатор – это электрическая машина, преобразующая ток входного источника питания в ток вторичной обмотки с другим напряжением. Трансформатор работает с напряжением переменного тока, т.к. эффект индукции проявляется только при изменении электромагнитного поля. Передача (трансформация) энергии проходит через преобразование электрической энергии в обмотках сначала в магнитное поле, и далее — переход обратно в электрическую энергию тока, но уже во вторичной обмотке. Если вторичная обмотка по числу витков превышает первичную, то имеем повышающий трансформатор, а если подключить обмотки наоборот, то и трансформатор будет «наоборот» — понижающий.

Допустим, что необходимо в гараже, имеющем электрическую сеть 36В, подключить электропотребитель, например, блок зарядки аккамулятора с питанием 220В — типичный случай для того, чтоб применить повышающий трансформатор. Решение такой практической задачи рассмотрим пошагово.

1. Мощность зарядного устройства возьмем из паспорта – скорее всего это будет что-то около 100 Вт. Понимая, что всегда нужно иметь запас на будущее и с учетом КПД будущего трансформатора примерно 0,9, принимаем мощность первичной обмотки 150 Вт.

2. Выбираем магнитопровод. Легче всего достать О-образный магнитный сердечник (от старого телевизора). Для нас подойдет любой, у которого сечение не меньше, чем следует из соотношения: Р1= S*S/1,44 , где Р1 и S – мощность трансформатора в Ваттах и поперечное сечение сердечника в см кв. Расчет дает значение S=10,2 см2.

3. Следующий шаг самый важный при «строительстве» трансформатора – определяется количество витков на 1В: N= 50/S = 50/10,2 = 4,9 витков/В. Теперь совсем легко рассчитать количество витков(или, как говорят, «намоточные данные»), первичной и вторичной обмоток: W1=36*N=176 витков и W2=220*5= 1078 витков.

4. Определим токи обмоток. Исходим из того, что мощность каждой из обмоток примерно 150 Вт. В таком случае, рабочие токи обмоток: J1 = 150/36=4,2А и J2 = 150/220=0,7А.

5. Теперь есть все данные для определения диаметров проводов обмоток. Так и сделаем: для первичной обмотки d1=0,8*√J1=0,8*2,05=1,64мм кв. ;

аналогично для вторичной обмотки d2=0,8*√J2 = 0,8*0,84=0,67 мм кв.

Для намотки обмоток выбираем диаметры, ближайшие из стандартных.

Все! Расчет окончен, но можно ли изготовить повышающий трансформатор своими руками? Как говорится — нет ничего проще, если сильно нужно. Реальная потребность — это основная движущая самоделкинами сила, так что дальше ручками, ручками.

6. Изготавливают два каркаса по выбранному магнитопроводу.

7. На каркасы плотной укладкой наматывают по половине первичной обмотки и изолируют ее стекло- или лакотканью .

8. Далее укладывают на каждый каркас по половине вторичной обмотки и также покрывают их лакотканью.

9. Сборка магнитопровода, стяжка его частей хомутом – проблема не очень сложная. При сборке магнитопровода желательно его половинки склеить любым составом с применением ферропорошка – это позволит исключить «гудение» устройства при работе.

Вот и все! Наша самоделка, стоит думать, будет работать долго и в радость. А кто бы сомневался!

Как работает трансформатор | Уголок радиолюбителя

Трансформатор, устройство, которое передает электрическую энергию от одной части схемы к другой за счет магнитной индукции и, как правило, с изменением величины напряжения. Трансформаторы работают только с переменным электрическим током (AC).

Трансформаторы имеют важное значение в распределении электроэнергии. Они повышают напряжение, вырабатываемое на электростанциях до высоких значений с целью эффективной передачи электроэнергии. Другие трансформаторы понижают это напряжение в местах потребления.

Многие бытовые приборы оборудованы трансформаторами, для того чтобы по мере необходимости повысить или понизить напряжение поступающее из домашней электросети. Например, для работы телевизора и аудиоусилителя необходимо повышение напряжения, а для работы дверного звонка или термостата низкое напряжение.

Как работает трансформатор

Как правило, простой трансформатора состоит из двух катушек намотанных изолированным проводом. В большинстве трансформаторов, провода намотаны на стержень из железа, называемый сердечником.

Одна из обмоток, ее еще называют первичной обмоткой, подключается к источнику переменного тока, что в свою очередь приводит к появлению постоянно переменного магнитного поля вокруг обмотки. Это переменное магнитное поле, в свою очередь, создает переменный ток в другой обмотке (вторичной обмотке).

Величина, определяемая как отношение числа витков в первичной обмотке к числу витков во вторичной обмотке, определяет масштаб понижения или повышения напряжения во вторичной обмотки. Данную величину еще называют коэффициентом трансформации.

Например, если у трансформатора имеется 3 витка первичной обмотке и 6 витков во вторичной обмотки, то напряжение во вторичной обмотке будет в 2 раз больше, чем в первичной. Такой трансформатор называется повышающий трансформатор.

И на оборот, если есть 6 витков в первичной обмотке и 3 виток во вторичной, то напряжение снимаемое с вторичной обмотки будет в 2 раз ниже чем в первичной обмотке. Этот вид трансформатора носит название понижающий трансформатор.

Так же следует иметь ввиду, что соотношение тока в обеих катушках находится в обратной зависимости к соотношению их напряжений. Таким образом, электрическая мощность (напряжение умноженное на силу тока) является одинаковой в обеих катушек.

Импеданс (сопротивление потоку переменного тока) первичной катушки зависит от импеданса вторичной цепи и коэффициента трансформации. При правильном соотношении витков трансформатора можно добиться практически одинакового сопротивления обоих контуров.

Согласованные сопротивления имеют важное значение в стерео системах и других электронных систем, потому это позволяет передавать максимальное значение энергии от одного блока схемы другому.

Повышающие трансформаторы

Являются силовыми конструкциями, используемыми в электрических цепях бытовых либо производственных назначений, меняя напряжение в направлении повышения.

По характеристикам и областям использования различают следующие виды повышающих напряжение устройств:

• автотрансформатор – однофазный прибор с одной обмоткой;
• трансформатор тока – устройство с использованием нескольких обмоток, сердечника, оборудованный резисторами и оптическими датчиками;
• устройство силового типа – предназначен для передачи тока между контурами посредством электромагнитной индукции;
• антирезонансный агрегат – полностью закрытое однофазное или трёхфазное устройство;
• заземляемые устройства – имеют специальные типы обмотки;
• пик-трансформаторы – применяются с целью для разделения постоянного и переменного токов;
• домашние бытовые агрегаты – передают электричество от источника тока к прибору потребителю, предотвращают помехи в работе приборов.

Трансформаторы, преобразующие напряжение из 220В в 380В, широко используются в трёхфазных сетях производственных зон. С их помощью легко решаются проблемы создания дополнительных линий электрического питания. Кроме того, данные агрегаты помогают симметрично распределять нагрузки по фазам сети в местах, где отсутствует сеть 380В.

Преобразователь напряжения повышающий без трансформатора

Устройство, которое вы сейчас видите на сайте 2 Схемы, является простым повышающим преобразователем, построенным на м/с NE555, которая выполняет здесь функцию генератора импульсов. Выходное напряжение может варьироваться в пределах 110-220В (регулируется потенциометром).

Область применения

Преобразователь идеально подходит для питания ламп часов Nixie или маломощных ламповых схем или усилителей к наушникам, заменив собой классический источник питания высокого напряжения на трансформаторах. Целью создания этого устройства был проект часов на вакуумных индикаторах в котором схема работает как источник питания высокого напряжения. Преобразователь при питании 9 В и потребляет ток порядка 120 мА (при 10 мА нагрузке).

Принцип работы схемы

Как видите, это стандартный преобразователь напряжения повышающего типа. Частота на выходе микросхемы U1 (NE555) определяется номиналами элементов R1 (56k), R3 (10k), С2 (2,2 nF), и составляет около 45 кГц. Выход с генератора непосредственно управляет mosfet транзистором Т1, который переключает ток, протекающий через катушку L1. Во время нормальной работы катушка L1 периодически накапливает и отдает энергию, увеличивая выходное напряжение.

Схема инвертора на 555

Когда транзистор T1 (IRF740) открывается и подаёт на катушку L1 (100 мкГн) питание (ток течет от источника питания к массе — это первый этап. На втором этапе, когда транзистор будет отключен — ток через катушку в соответствии с законом коммутации вызывает увеличение напряжения на аноде диода D1 (BA159) до тех пор, пока он не будет поляризован в направлении проводимости. Происходит разряд катушки в конденсатор C4 (2,2 мкф). Таким образом, напряжение на C4 растет до тех пор, пока напряжение на выходе делителя R5 (220k), P1 (1к) и R6 470R не вырастет до значения около 0,7 В. Это приведет к включению транзистора T2 (BC547) и отключению генератора 555. Когда напряжение на выходе упадет — транзистор Т2 будет закрыт и генератор снова включается. Так выходное напряжение преобразователя регулируется по величине.

Готовая плата для пайки

Конденсатор C1 (470uF) фильтрует напряжение питания схемы. Регулировка выходного напряжения выполняется с помощью потенциометра P1.

Сборка бестрансформаторного преобразователя

Собранный преобразователь 9-150 вольт
Преобразователь можно спаять на печатной плате. Рисунок PDF платы, в том числе в зеркальном отображении и расположение деталей — доступен здесь. Монтаж прост и пайка элементов произвольная. Под микросхему U1 имеет смысл использовать панельку. Устройство следует питать напряжением 9В.

Понижающие трансформаторы. Виды и работа. Особенности

Большинство электрических бытовых устройств работает от сети питания 220 В. Иногда необходимо понизить это напряжение до определенного значения, чтобы подключить низковольтные потребители нагрузки. Такими потребителями могут быть галогенные светильники, низковольтные нагреватели, светодиодные ленты и множество других.

Такое снижение напряжение могут выполнить понижающие трансформаторы, которые приобретают в магазине, или изготавливают самостоятельно. Такие трансформаторы популярны в электротехнике и радиоэлектронике, а также в бытовых условиях.

Особенности конструкции

Основной частью трансформатора выступает ферромагнитный сердечник, на котором расположены две обмотки, намотанные медным проводником. Эти обмотки разделяют на первичную и вторичную, в зависимости от принципа действия. На первичную обмотку подается сетевое напряжение, а с вторичной – снимается пониженное напряжение для потребителей нагрузки.

Обмотки связаны между собой переменным магнитным потоком, который наводится в ферромагнитном сердечнике. Между обмотками нет электрического контакта. Первичная обмотка имеет большее количество витков, чем вторичная. Поэтому напряжение на выходе понижено.

Обычно понижающие трансформаторы со всеми элементами находятся в корпусе. Однако не все модели его имеют. Это зависит от фирмы изготовителя, а также назначения понижающего трансформатора.

Обозначение на схеме

Принцип действия

Работу понижающего трансформатора можно описать следующим образом. Действие трансформатора основывается на принципе электромагнитной индукции. Напряжение, подключенное на первичную обмотку, образует в ней магнитное поле, которое пересекает витки вторичной обмотки. В ней образуется электродвижущая сила, под действием которой возникает напряжение, отличное от входного напряжения.

Разница в количестве витков первичной и вторичной обмоток определяет разницу между входным и выходным напряжением понижающего трансформатора. В процессе функционирования трансформатора возникают некоторые потери электроэнергии, которые неизбежны, и составляют около 3% мощности.

Чтобы вычислить точные величины параметров трансформатора, нужно сделать определенные расчеты его конструкции. Электродвижущая сила может возникать при подключении трансформатора только к переменному току. Поэтому большинство бытовых электрических устройств работает от сети переменного тока.

Понижающие трансформаторы входят в состав многих блоков питания, стабилизаторов и других подобных устройств. Некоторые модели трансформаторов могут содержать несколько выводов на вторичной обмотке для разных групп соединений. Такие виды приборов стали популярными, так как являются универсальными, и обладают многофункциональностью.

Разновидности

Модификации моделей трансформаторов имеют различные исполнения, в зависимости от конструкции и принципа действия.

• Тороидальные. Такой вариант модели трансформатора (рисунок «а») также применяется для незначительных мощностей, имеет сердечник формы в виде тора. Он отличается от других моделей малым весом и габаритами. Применяется в радиоэлектронных устройствах. Его конструкция позволяет достичь более высокой плотности тока, так как обмотка хорошо охлаждается на всем сердечнике, показатели тока намагничивания самые низкие.

• Стержневые. На рисунке «б» изображен стержневой вид трансформатора, в конструкции которого обмотки охватывают сердечники магнитопровода. Такие модели чаще всего выполняют для средней и большой мощности приборов. Их устройство довольно простое и дает возможность легче изолировать и ремонтировать обмотки. Их преимуществом является хорошее охлаждение, вследствие чего требуется меньше проводников для обмоток.

• Броневые. В этом виде трансформатора (рисунок «в») магнитопровод охватывает обмотки в виде брони. Остальные параметры идентичны стержневому виду, за исключением того, что броневые трансформаторы в основном выполняют маломощными, так как они имеют меньший вес и цену в сравнении с предыдущим вариантом, из-за простой сборки и меньшего количества катушек.

• Многообмоточные. Наиболее популярными являются двухобмоточные 1-фазные понижающие трансформаторы.

Для получения нескольких различных величин напряжений от одного трансформатора применяют несколько вторичных обмоток на сердечнике. Эти обмотки разные по числу витков и выдаваемому напряжению.

• Трехфазные. Такая модель применяется для понижения напряжения трехфазной сети. Такие понижающие трансформаторы применяются не только в промышленности, но и для бытовых нужд.

Они могут быть изготовлены из 3-х однофазных трансформаторов на общем сердечнике. Магнитные потоки всех фаз в сумме равны нулю. Промышленные образцы проходят испытания по определенным параметрам. Результаты испытаний сравнивают с документацией. Если нет соответствия, то трансформатор подлежит выбраковке. 3-фазный трансформатор имеет соединение обмоток по схеме треугольника или звезды. Схема звезды характерна общим узлом выводов всех фаз. Соединение треугольником выполняется последовательной схемой фаз в кольцо.

• Однофазные. Такие трансформаторы имеют подключение питания от однофазной сети, фаза и ноль поступают на одну первичную обмотку. Принцип их работы аналогичен всем остальным видам трансформаторов. Это наиболее популярный вид устройств.

Основные свойства

Маркировка трансформаторов зависит от его свойств. Основными свойствами понижающих трансформаторов являются:

• Мощность.
• Напряжение выхода.
• Частота.
• Габаритные размеры.
• Масса.

Частота тока для разных моделей трансформаторов будет одинаковой, в отличие от других перечисленных характеристик. Габаритные размеры и масса будут больше при повышении мощности модели. Максимальная величина мощности у промышленных образцов понижающих трансформаторов, так же как габаритные размеры и масса.

Напряжение на выходе вторичных обмоток может быть различным, и зависит от назначения прибора. Модели трансформаторов для бытовых нужд имеют малые габариты и вес. Их легко устанавливать и перевозить.

Обмотки трансформатора

Обмотки находятся на магнитопроводе прибора. Ближе к сердечнику располагают низковольтную обмотку, так как ее легче изолировать. Между обмотками укладывают изоляционные прокладки и другие диэлектрики, например электротехнический картон.

Первичная обмотка соединяется с сетью питания переменного напряжения. Вторичная обмотка выдает низкое напряжение и подключается к потребителям электроэнергии. К одному трансформатору можно подключать сразу несколько бытовых устройств.

Для намотки катушек применяют изолированные провода, с изоляцией каждого слоя кабельной бумагой. Проводники бывают различных форм сечения:

• Круглая.
• Прямоугольная (шина).

По способу намотки обмотки делят:

• Концентрические, на стержне.
• Дисковые, намотанные чередованием.

Достоинства и недостатки

Достоинства

• Применение понижающих трансформаторов, как в промышленности, так и в домашних условиях можно объяснить необходимостью уменьшения рабочего напряжения до 12 вольт для создания безопасности человека.
• Другой причиной применения низкого напряжения является нетребовательность трансформаторов к значению входного напряжения, так как они могут функционировать, например, при 110 В, при этом обеспечивая стабильное напряжение на выходе.
• Компактные размеры.
• Малая масса.
• Удобство транспортировки и монтажа.
• Отсутствие помех.
• Плавная регулировка напряжения.
• Незначительный нагрев.

Недостатки

• Недолгий срок службы.
• Незначительная мощность.
• Высокая цена.

Как выбрать понижающие трансформаторы

Торговая сеть электротехнических изделий предлагает модели бытовых понижающих трансформаторов на все случаи жизни. При выборе конкретного устройства, рекомендуется воспользоваться следующими критериями выбора:

• Величина напряжения на входе. На корпусе устройства обычно есть маркировка входного напряжения 220, либо 380 вольт. Для бытовой сети подходит модель на 220 В.• Величина напряжения выхода. Зависит от назначения и применения устройства. Обычно это 12 или 36 вольт, о чем также должна быть маркировка.• Мощность устройства. Чтобы правильно подобрать стабилизатор по мощности, нужно сложить мощности всех планируемых к подключению потребителей, и добавить резервное значение 20%.

Трансформаторы напряжения назначение и принцип действия

Трансформаторы напряжения предназначены для преобразования энергии источника напряжения в напряжение с нужным нам значением (амплитудой). Нужно заметить, что такие трансформаторы работают только с переменным напряжением и его частота остается неизменной.

Для чего нужен трансформатор напряжения?

Трансформаторы напряжения, в силу своей универсальности, необходимы в блоках питания, устройствах обработки сигналов, передающих устройствах, аппаратах передачи электроэнергии и во многом другом оборудовании.

По коэффициенту трансформации эти устройства могут делиться на 3 типа:

1. трансформатор напряжения понижающий
   – на выходе устройства напряжение ниже входного (n>1), например, применяется в блоках питания;
2. повышающий трансформатор
   – на выходе устройства напряжение выше, чем напряжение на входе (n
3. согласующий – трансформатор
   параметры напряжения не изменяет, происходит только гальваническая развязка цепей (n

В основе работы трансформатора лежит принцип электромагнитной индукции и для наиболее полной передачи энергии, для уменьшения потерь при трансформации, устройство обычно выполняется на магнитопроводе.

Как правило, первичная катушка одна, а вот вторичных может быть несколько, все зависит от назначения трансформатора.

После того, как в первичной обмотке появится переменное напряжение U1, в магнитопроводе возникает переменный магнитный поток Ф, который возбуждает напряжение во вторичной обмотке U2. Это наиболее простое и краткое описание принципа работы трансформатора напряжения.

Самым главным параметром трансформаторов является «коэффициент трансформации» и обозначается латинской «n». Он вычисляется делением напряжение в первичной обмотке на напряжение во вторичной обмотке или количества витков в первой катушки на количество витков во второй катушке.

Этот коэффициент позволяет рассчитать необходимые параметры вашего трансформатора для выбранного устройства. Например, если первичная обмотка имеет 2000 витков, а вторичная -100 витков, то n=20. При напряжении сети 240 вольт, на выходе устройства должно быть 12 вольт. Так же, можно определить количество витков при заданных, входном и выходном, напряжениях.

Трансформатор. Какой лучше выбрать в свой дом? на сайте Недвио

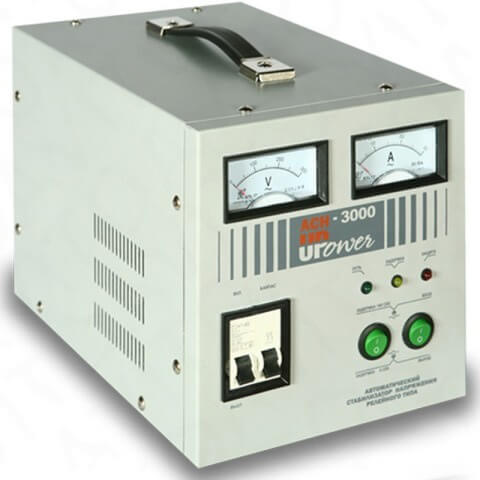

Что выбрать другу — стабилизатор или трансформатор?

Хотелось бы услышать мнение мэтров электрики))). Ситуация такова — в квартире друга отказывается работать новокупленная стиральная машинка-автомат мощностью 2,2квт. Выбивает ошибку — причина низкое напряжение. А оно здесь и впрямь прыгает, в большинстве случаев вообще держится на отметке 170–200 вольт. Вопрос — что лучше приобрести в таком случае, стабилизатор или трансформатор?
стабилизатор, конечно. А ещё лучше — ИБП (он-лайн)

На этот счёт не знаю, думаю, Алексей Касьянов правильно ответил. Надеюсь на это.

Однозначно стабилизатор. Трансформатор ни в коем случае. Если, вдруг, «придет» нормальные 220В — поджаришь машинку.

101% стабилизатор я те точняк говорю

да, транформатор для этого не слишком подходит.

Конечно стабилизатор и брать нужно с небольшим запасом по мощности. И ещё. Не умеем мы требовать того что нам положено. Правильно бы было надавить на электроснабжающую организацию обеспечить качество электроэнергии, нормативы и законы для этого существуют.

Берите стабилизатор и не меннее 3.5- 5 кВт. Где живёт ваш друг в многоэтажке или частном секторе? Может оборван ноль ? Надо проверить , могут быть скачки напряжения и стабилизатором можно спалить машину. Время реакции некоторых стабилизаторов довольно большое. Надо брать электронный быстродействующий.

Хрущёвка, трёхэтажка. Всё там весьма доисторическое.

замерьте какое напряжение между фазой и батареей, если близко к норме то нулевой провод отгорел . Надо устранять причину , стабилизатор не поможет. Могут быть скачки и выбросы.

Купите для стиральной машины розеточный регулятор напряжения который стабилизирует нижний уровень и отключается при высоком уровне. он самый дешовый и надежный.

Конечно стабилизатор, я себе поставил сразу на всю квартиру на10 киловатт и теперь все в норме. Советую ставить механический у него маленькая погрешность, и желательно Российско производства.

Обзор лучших готовых решений

Лучшие варианты моделей, благодаря которым можно запитать разную зарубежную аппаратуру для нормальной работы в 100 Вольт:

1. Штиль – компактный, доступный по цене трансформатор. Оснащен самовосстанавливающимся предохранителем, широким диапазоном нагрузок (0,1-2,5 кВА).
2. TC-100 понижает и повышает нагрузку одновременно. Максимальная мощность на выходе – 100 Вт. Частота переменного тока – 60Гц.
3. Precision 5 V 700mA 3,5 W. Прибор защищен от перенапряжения, высоких колебаний температур, короткого замыкания. Перезапускается для восстановления.
4. Newstar NF-100 – универсальный трансформатор с работой от электросети 110 Вольт. Защищен автоматическим предохранителем. Отключается от питающей сети при перегреве. Вновь включается самостоятельно при остывании. Может использоваться для электропитания разной техники производства Японии, США.
5. iPower JBK3-250 VA, необходимый для снижения высокого опасного напряжения в 220 вольт.
6. iPower JBK3-400 VA с расчетом на напряжение 110 Вт, если в сети – 220 Вт. Имеет максимальную выходную мощность 70 вольт, температурный предохранитель, выходной ток (0,6 ампер).
7. Диодный трансформатор. Отличается большой выходной мощностью, низким уровнем шума, малыми искажениями.

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.

Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Что такое однофазный трансформатор?

Однофазные трансформаторы — это устройства, предназначенные для понижения входного напряжения. Их используют, в основном, из соображений безопасности, а иногда и для конкретных технических требований (к примеру для светодиодного освещения). В быту они тоже используются довольно часто — гораздо чаще, чем вы можете себе представить, хотя, конечно, они могут выглядеть совершенно по-другому нежели традиционные трансформаторы.

Однофазный трансформатор представляет собой простую конструкцию, которая состоит из сердечника и двух обмоток. Во время прохождения электрического тока через первичную обмотку во вторичной обмотке индуцируется поток тока.

Один из наиболее часто используемых вариантов домашних трансформаторов, это так называемый колокольный трансформатор. Он имеет вторичную обмотку, выбранную таким образом, чтобы из основного напряжения сети ее можно было снизить до 3, 8, 12, а иногда и до 24 В. Это, безусловно, далеко не все параметры, поскольку в зависимости от потребностей вы можете использовать различные типы трансформаторов, которые позволяют получать самые разные напряжения.

Следует добавить, что компоненты трансформатора также включают в себя элементы безопасности: тепловые и с задержкой, соответствующие напряжению питания. Хотя их наличие не требуется для самого изменения напряжения, они очень полезны по функциональным причинам.

Состояние работы трансформатора

Чтобы полностью понять работу трансформатора, недостаточно знать его структуру. Для полной безопасности и эффективной работы этих устройств также необходимо различать несколько различных рабочих состояний трансформатора.

• Состояние холостого хода — в этом состоянии в первичной обмотке течет ток очень низкой интенсивности. Сам трансформатор подключен к сети и потребляет электроэнергию в количестве, равном потерям энергии на сердечнике;
• Состояние нагрузки (работа однофазного трансформатора) — ток протекает при номинальном токе через первичную обмотку, в то время как из-за замыкания цепи, подключенной к вторичной обмотке, также протекает ток на этом участке, значение которого зависит того какая мощность есть на приемнике;
• Состояние короткого замыкания — в этом состоянии короткое замыкание во вторичной обмотке приводит к очень высокому току в обеих обмотках, что обычно быстро приводит к повреждению изоляции и защите от короткого замыкания. Такое состояние не является нормальным рабочим состоянием — оно возникает в результате скрытых дефектов или потребления приемника или самого трансформатора.

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения. На рисунке это значение — 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Понижающие трансформаторы

Для отдельных приборов, используемых в быту, напряжение в 220В является излишним – для их подключения рекомендуется использовать понижающие трансформаторы (220 на 15 вольт или 220 на 10 вольт).

К преимуществам использования данных мини-трансформаторов для дома можно отнести:

• защита от поражения электрическим током и возникновения возгорания (особенно актуально в банях, ванных комнатах и прочих помещения, обладающих повышенной влажностью);
• экономия потребления электроэнергии (низковольтные осветительные приборы потребляют в разы меньше энергии, чем обычные);
• продление срока службы приборов.

Зарядные устройства для телефонов, ноутбуков и прочих гаджетов уже имеют встроенные трансформаторы, а вот при монтаже низковольтного освещения с использованием светодиодных и галогенных ламп, требуется самостоятельная установка устройств для понижения напряжения.

Итак, купить трансформатор для частного дома или дачи не составит трудностей, если внимательно изучить виды и предназначение различных типов устройств. Правильный выбор поможет обеспечить наличие требуемых для работы приборов мощностей без риска выхода техники из строя.

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод — это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

плавная регулировка по принципу реостата

за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание — чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как «белка в колесе». Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

Повышающий трансформатор напряжения для дома — больше минусов, чем плюсов.

Первая мысль, которая приходит на ум, когда напряжение в сети всё чаще и чаще становится низким, поставить повышающий трансформатор. На первый взгляд кажется, что это — простое и отличное решение, и теперь, наконец-то, будет нормальное напряжение, яркое освещение и стабильно работающие электроприборы.

Но не всё так просто в сказочном королевстве, и прежде чем купить повышающий трансформатор напряжения, цена на который уж очень привлекательна, задумайтесь об одной особенности его работы: он имеет постоянный коэффициент

повышения напряжения (коэффициент трансформации). Рассмотрим это на примере.

Предположим, что у вас сетевое напряжение порядка 170 вольт. Чтобы повысить его до 220, нужен трансформатор с коэффициентом трансформации 1.29 (220/170). Вроде бы всё хорошо и логично получается, за исключением одного: если напряжение в сети станет нормальным 220 вольт, то на выходе трансформатора будет уже очень высокое напряжение 285 вольт (220*1.29)! Не все электрические приборы способны выдержать такое перенапряжение в течение даже небольшого времени. Так и до пожара недалеко!

Повышающий трансформатор
ЛАТР
Как вариант, можно приобрести регулируемый автотрансформатор, т.н. ЛАТР, в котором предусмотрен ручной регулятор выходного напряжения. Но и он не будет являться надёжным решением, т.к. придётся постоянно контролировать значение выходного напряжения по индикатору и корректировать его вручную, особенно во время максимальной нагрузки электросети со стороны соседей. Если вовремя этого не делать, то при первом же скачке в электросети напряжение на выходе ЛАТРа тоже резко повысится, и подключенные электроприборы вполне могут перегореть.

Поэтому повышающие трансформаторы напряжения применимы лишь тогда, когда в сети ВСЕГДА существенно меньше 220 вольт, а такого практически никогда и не бывает

Проблемы в электрических сетях

Электричество поставляется в домах через линии электропередач и повышающие трансформаторы поставщика, преодолевая несколько сотен километров. Нагрузки будут разделяться между подключенными домами после установки понижающего агрегата. Установка индивидуального трансформатора гораздо выгоднее, но при этом дороже — внутренняя электрическая сеть будет получать ток, пониженный до 220 В.

Проблему регулярной просадки напряжения в электрической сети, при которой приборы не могут нормально функционировать, можно решить посредством установки повышающего трансформатора.

Трансформаторы напряжения

Трансформатором напряжения называется статический (неподвижный) электромагнитный прибор, меняющий значения переменного напряжения. По назначению такие устройства разделяют на несколько видов:

Что такое трансформатор: устройство, принцип работы, схема и назначение

Может быть, кто-то думает, что трансформатор – это что-то среднее между трансформером и терминатором. Данная статья призвана разрушить подобные представления.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Трансформатор – статическое электромагнитное устройство, предназначенное для преобразования переменного электрического тока одного напряжения и определенной частоты в электрический ток другого напряжения и той же частоты.

Работа любого трансформатора основана на явлении электромагнитной индукции, открытой Фарадеем.

Назначение трансформаторов

Разные виды трансформаторов используются практически во всех схемах питания электрических приборов и при передаче электроэнергии на большие расстояния.

Электростанции вырабатывают ток относительно небольшого напряжения – 220, 380, 660В. Трансформаторы, повышая напряжение до значений порядка тысяч киловольт, позволяют существенно снизить потери при передаче электроэнергии на большие расстояния, а заодно и уменьшить площадь сечения проводов ЛЭП.

Непосредственно перед тем как попасть к потребителю (например, в обычную домашнюю розетку), ток проходит через понижающий трансформатор. Именно так мы получаем привычные нам 220 Вольт.

Самый распространенный вид трансформаторов – силовые трансформаторы. Они предназначены для преобразования напряжения в электрических цепях. Помимо силовых трансформаторов в различных электронных приборах применяются:

• импульсные трансформаторы;
• силовые трансформаторы;
• трансформаторы тока.

Принцип работы трансформатора

Трансформаторы бывают однофазные и многофазные, с одной, двумя или большим количеством обмоток. Рассмотрим схему и принцип работы трансформатора на примере простейшего однофазного трансформатора.

Кстати, в других статьях можно почитать, что такое фаза и ноль в электричестве.

Из чего состоит трансформатор? Во простейшем случае из одного металлического сердечника и двух обмоток. Обмотки электрически не связаны одна с другой и представляют собой изолированные провода.

Одна обмотка (ее называют первичной) подключается к источнику переменного тока. Вторая обмотка, называемая вторичной, подключается к конечному потребителю тока.

Когда трансформатор подключен к источнику переменного тока, в витках его первичной обмотки течет переменный ток величиной I1. При этом образуется магнитный поток Ф, который пронизывает обе обмотки и индуцирует в них ЭДС.

Бывает, что вторичная обмотка не находится под нагрузкой. Такой режимы работы трансформатора называется режимом холостого хода. Соответственно, если вторичная обмотка подключена к какому-либо потребителю, по ней течет ток I2, возникающий под действием ЭДС.

Величина ЭДС, возникающей в обмотках, напрямую зависит от числа витков каждой обмотки. Отношение ЭДС, индуцированных в первичной и вторичной обмотках, называется коэффициентом трансформации и равно отношению количества витков соответствующих обмоток.

Путем подбора числа витков на обмотках можно увеличивать или уменьшать напряжение на потребителе тока с вторичной обмотки.

Идеальный трансформатор

Идеальный трансформатор – трансформатор, в котором отсутствуют потери энергии. В таком трансформаторе энергия тока в первичной обмотке полностью преобразуется сначала в энергию магнитного поля, а далее – в энергию вторичной обмотки.

Конечно, такого трансформатора не существует в природе. Тем не менее, в случае, когда теплопотерями можно пренебречь, в расчетах удобно пользоваться формулой для идеального трансформатора, согласно которой мощности тока в первичной и вторичной обмотках равны.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.

Конечно, трансформаторы не так просты, как может показаться на первый взгляд — ведь мы рассмотрели принцип действия трансформатора кратко. Контрольная по электротехнике с задачами на расчет трансформатора внезапно может стать настоящей проблемой. Специальный студенческий сервис всегда готов оказать помощь в решении любых проблем с учебой! Обращайтесь в Zaochnik и учитесь легко!
